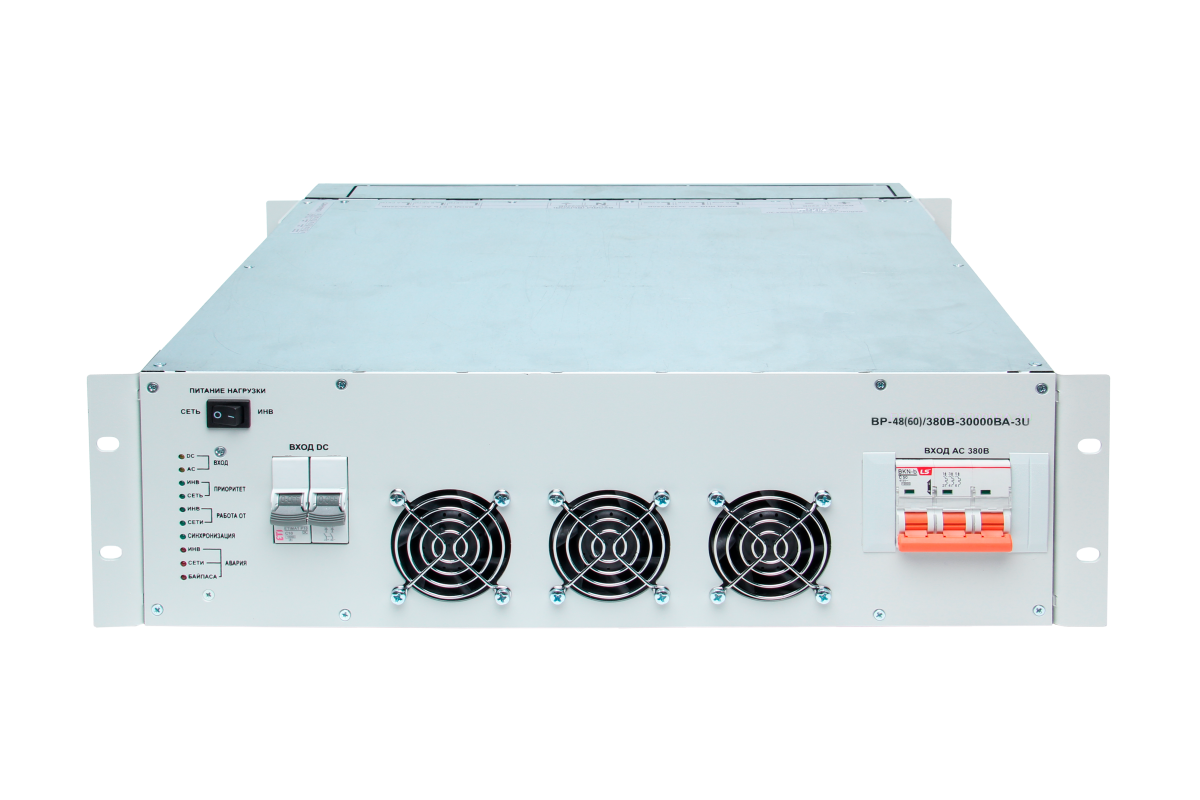

Тиристорный быстродействующий байпас BP-48(60)/380B-30000BA-3U разработан для параллельного включения до 12 инверторов 2500ВА с входным напряжением 48(60)В, которые выполняют важную роль в обеспечении стабильного электропитания для электронных устройств и телекоммуникационных систем. Также осуществляют непрерывную подачу электроэнергии трехфазным переменным напряжением 380В. Полная мощность составляет 30 кВА и активная мощность составляет 30 кВт.
Схема управления байпасом синхронизируется с инвертором, поддерживая частоту в допустимых пределах 50Гц ± 10%.
По каждому из вводов байпас контролирует величины фазных напряжений и частоты на соответствие рабочему диапазону (повышенное, пониженное напряжение и частота, а также пропадание напряжения). Если хотя бы один из контролируемых параметров не соответствует допустимому уровню (диапазону), то байпас автоматически фиксирует неисправность (аварию) по соответствующему вводу и производит коммутацию в соответствии с программно реализованным алгоритмом работы
ВР имеет два ввода питания:
- Первый ввод от общей сети трехфазного переменного тока АС 3х380/220В, 50 Гц с нейтралью.
- Второй ввод подключен к инверторной системе, которая также функционирует в трехфазной конфигурации на выходе АС 3х380/220В с нейтралью.
Для каждого из вводов байпас постоянно контролирует величины фазных напряжений и частоты для поддержания соответствия рабочему диапазону. Контроль за показателями включает в себя идентификацию повышенного или пониженного напряжения, а также отклонения частоты и полное отсутствие напряжения.
Мониторинг байпаса осуществляется с помощью устройства контроля и управления (УКУ), которое заказывается отдельной позицией. УКУ позволяет отслеживать работу по RS485 (ModBus RTU) или по Ethernet (SNMP).
Байпас BP-48(60)/380B-30000BA-3U от фирмы ФОРПОСТ предоставляет стабильное электропитание, удобные возможности установки и управления, а также отвечает актуальным стандартам по качеству и надежности.
Приобретайте продукцию ФОРПОСТ непосредственно у производителя через наших представителей. Наши инженеры с более чем 20-летним опытом работы в сфере источников бесперебойного питания готовы дать вам консультации. Мы оказываем услуги в городах по всей России, таких как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и других.
Продукция ФОРПОСТ, доступная через компанию НТЦ СГЭП, является аналогами оборудования брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
Другие трехфазные байпасы:
- BP-110/380B-30000BA-3U
- BP-220/380B-30000BA-3U
- BP-24/380B-30000BA-3U
| Номинальное входное напряжение постоянного тока (питание байпаса), В | 48(60) |
| Номинальное выходное напряжение переменного тока, В | 3х380/220В |
| Максимальный длительный фазный ток, потребляемый от сети переменного тока (при максимальной нагрузке), не более, А | 50 |
| Вид охлаждения | принудительное |
| Диапазон входного напряжения постоянного тока, В | 40…72 |
| Диапазон выходного напряжения переменного тока (при работе от сети), В | 3х380/220В±15% |
| Диапазон выходного напряжения переменного тока (при работе от инверторной системы) | 3х380/220В ± 2% |
| Номинальная выходная мощность, кВА | 30 |
| Коэффициент полезного действия (при Pн ≥ 0.1Pном) , не менее | 0,99 |
| Время переключения питания нагрузки с одного ввода на другой, не более | Настраиваемое (с помощью установки перемычки на плате управления внутри байпаса): 10 или 20 мс (по умолчанию настраивается на 10 мс) |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 20 |
| Исполнение | 19’’ |
| Габаритные размеры (ШхГхВ), мм | 483 х 490 х 133(3U) |
| Масса, не более кг | 20 |
| Номинальное входное напряжение постоянного тока (питание байпаса), В | 48(60) |
| Номинальное выходное напряжение переменного тока, В | 3х380/220В |
| Максимальный длительный фазный ток, потребляемый от сети переменного тока (при максимальной нагрузке), не более, А | 50 |
| Вид охлаждения | принудительное |
| Диапазон входного напряжения постоянного тока, В | 40…72 |
| Диапазон выходного напряжения переменного тока (при работе от сети), В | 3х380/220В±15% |
| Диапазон выходного напряжения переменного тока (при работе от инверторной системы) | 3х380/220В ± 2% |
| Номинальная выходная мощность, кВА | 30 |
| Коэффициент полезного действия (при Pн ≥ 0.1Pном) , не менее | 0,99 |
| Время переключения питания нагрузки с одного ввода на другой, не более | Настраиваемое (с помощью установки перемычки на плате управления внутри байпаса): 10 или 20 мс (по умолчанию настраивается на 10 мс) |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 20 |
| Исполнение | 19’’ |
| Габаритные размеры (ШхГхВ), мм | 483 х 490 х 133(3U) |
| Масса, не более кг | 20 |
Оплата
Оплатить заказ Вы можете безналичным переводом по реквизитам, указанным в выставленном счёте после оформления заказа.
Доставка
«Альянс групп»предоставляет полный комплекс услуг по доставке оборудования в любую точку страны, любым видом транспорта.
Получить приобретённый товар Вы можете удобным для Вас способом:
- Самовывозом с нашего склада, расположенного по адресу- г. Москва, 104 км. МКАД, д. 8А.
- Воспользоваться услугой доставки в пределах Москвы и Московской области. Заказ и согласование даты доставки осуществляется через Вашего менеджера.
Если сумма заказа превышает 50 тыс. рублей, доставка по одному адресу Получателя осуществляется БЕСПЛАТНО.
- Доставка заказа в регионы России осуществляется через транспортные компании. Доставка груза до транспортной компании производится нашим транспортом.
Тарифы доставки по Москве:
При сумме заказа менее 50 тыс. рублей, доставка по Москве осуществляется по тарифам зоны:
- зона 3 — 500 руб.;
- зона 1 — 1000 руб.;
- зона 2, 4 — 1500 руб.;
- зона 5 — 2000 руб
Транспортные компании, с которыми мы сотрудничаем:
- Деловые линии
- Байкал-Сервис
- СДЭК
- Энергия
- Другим удобным для вас способом по согласованию
Вас также может заинтересовать:
Байпас однофазный
BP-220/220B-20000BA-3U
Тиристорный байпас для параллельного включения до 6 инверторов 3000ВА или 8 инверторов 2500ВА. Предусмотрено место под установку УКУ 207.12 LAN-BP
(DC-АС)/AC-(110-220)/220B-27500ВА-12U
Имеет два входа (DC и АС). Предназначена для установки в 19" конструктив. Высота корзины 3U. Возможно расширить мощность до 24000 Вт (30000ВА) в конструктиве 4 корзин.

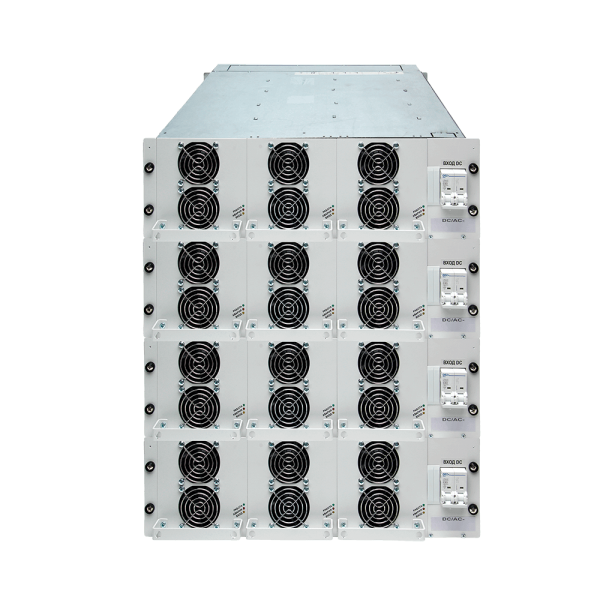

Модульная инверторная система
DC/AC-24/220B-18000BA-12U-23
При наличии однофазной сети АС, с данным инвертором можно использовать однофазные байпасы
- Преобразователь напряжения с входного 10...50 В в стабилизированное выходное напряжение 12 В, 1,5 А. Диапазон регулировки выходного напряжения — 12...15 В.

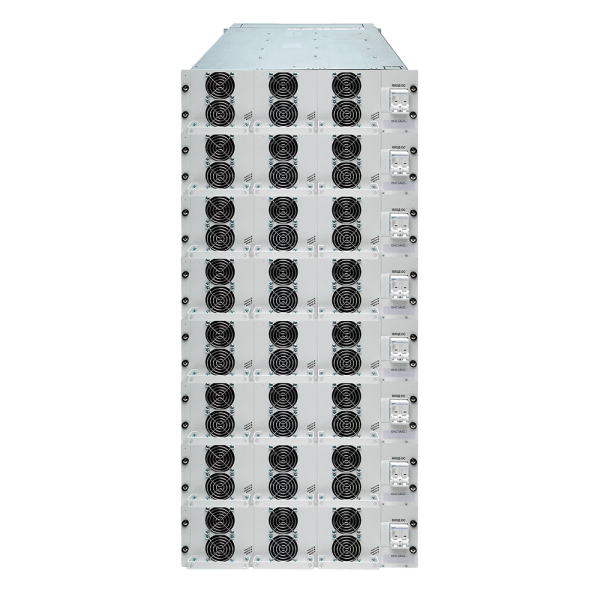

(DC-АС)/AC-(110-380)/380B-60000ВА-24U
