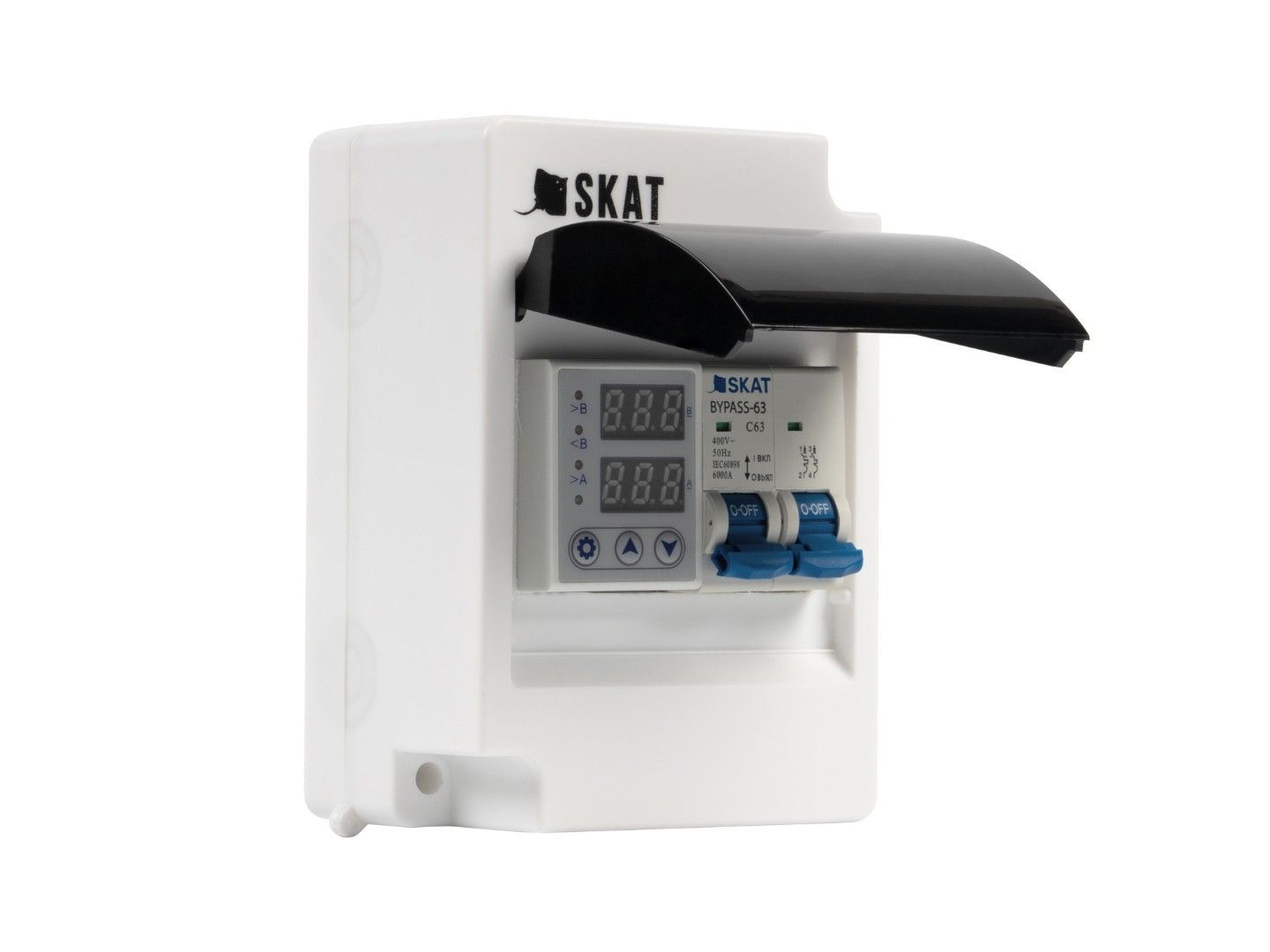

Изделие SKAT ST BYPASS 220/63А RV предназначен для ручного переключения (байпаса) между линией, защищенной стабилизатором, и линией, защищенной реле напряжения от высокого, низкого напряжения и от превышения тока.
Особенности SKAT ST BYPASS 220/63A RV
Многофункциональность
- защита не только по току, но и по напряжению;
- защита нагрузки от скачков и провалов напряжения;
- возможность настройки верхнего и нижнего порогов питающего напряжения и времени задержки повторного включения;
- индикация текущего напряжения и тока;
- регулирование задержки повторного включения.
Простота монтажа и использования
Максимально простое устройство в установке и эксплуатации, подробная инструкция.
1 | Параметры питающей сети, В | Номинальное напряжение, В | 220 | |
Номинальная частота, Гц | 50 / 60 | |||
2 | Время срабатывания, с | 0,02 | ||
3 | Верхний порог напряжения (заводская настройка), В | 230…300 (270) | ||
4 | Нижний порог напряжения (заводская настройка), В | 145…210 (170) | ||
5 | Ограничение по току (заводская настройка), А | 1…63 (40) | ||
6 | Время задержки перед повторным включением (заводская настройка), с | 3…300 (20) | ||
7 | Максимальная мощность, потребляемая от сети переменного тока самим изделием, Вт | 2 | ||
8 | Количество срабатываний реле напряжения, раз, не менее | 100 000 | ||
9 | Сечение подключаемых проводов, мм2 | от 1 до 16 | ||
10 | Электрическая износостойкость байпаса, циклов, не менее | 6000 | ||
11 | Механическая износостойкость байпаса, циклов, не менее | 20000 | ||
12 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 81х60х35 | |
в упаковке | 95х76х43 | |||
13 | Ток срабатывания автоматического выключателя, А | 63 | ||
14 | Масса, НЕТТО (БРУТТО), г, не более | 169 (186) | ||
15 | Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | ||
