Блок бесперебойного питания ББП РАПАН-24/1,5

()

Блок бесперебойного питания ББП РАПАН-24/1,5

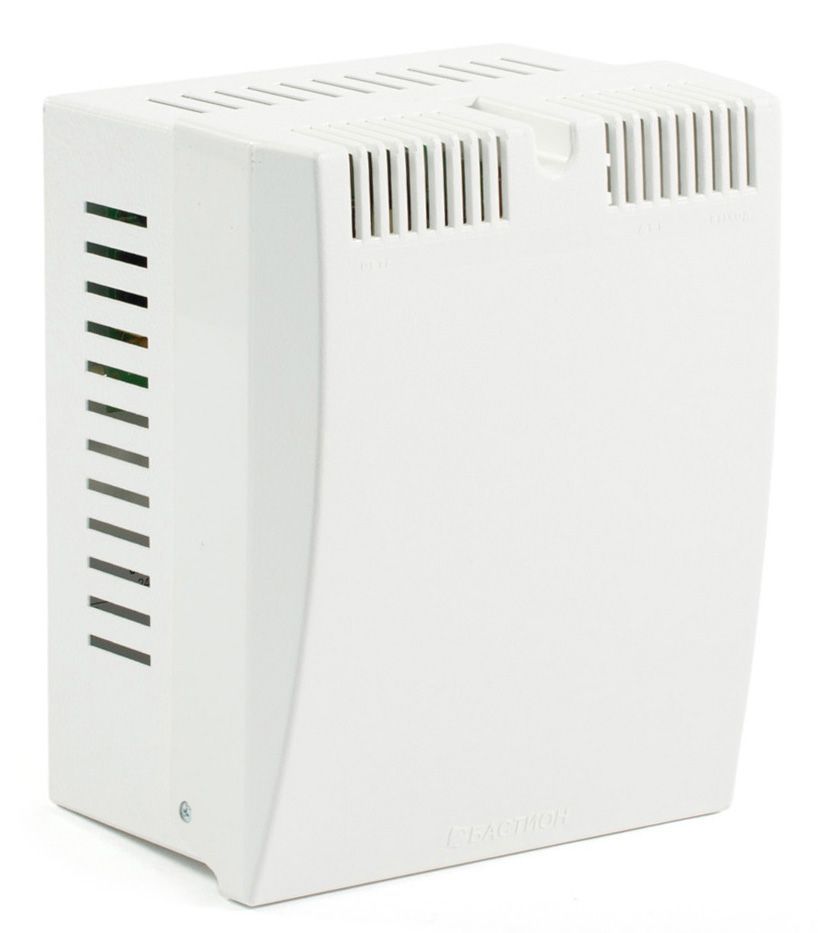

Изображение товара

Источник вторичного электропитания резервированный РАПАН-24/1,5 предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока.

РАПАН-24/1,5 представляет собой стабилизированный источник питания, размещённый в корпусе со съёмной крышкой. При открытой крышке осуществляется доступ к печатной плате. На плате расположены выходная колодка, сетевая колодка, клеммы для подключения АКБ и колодка ПЕРЕХОД НА РЕЗЕРВ. Также на печатной плате расположены индикаторы СЕТЬ и ВЫХОД, свидетельствующие о состоянии работы изделия. В нижней части корпуса изделия размещается АКБ. Нагрузка подключается к клеммам ВЫХОД. Подключение нагрузки следует производить в соответствии с полярностью.

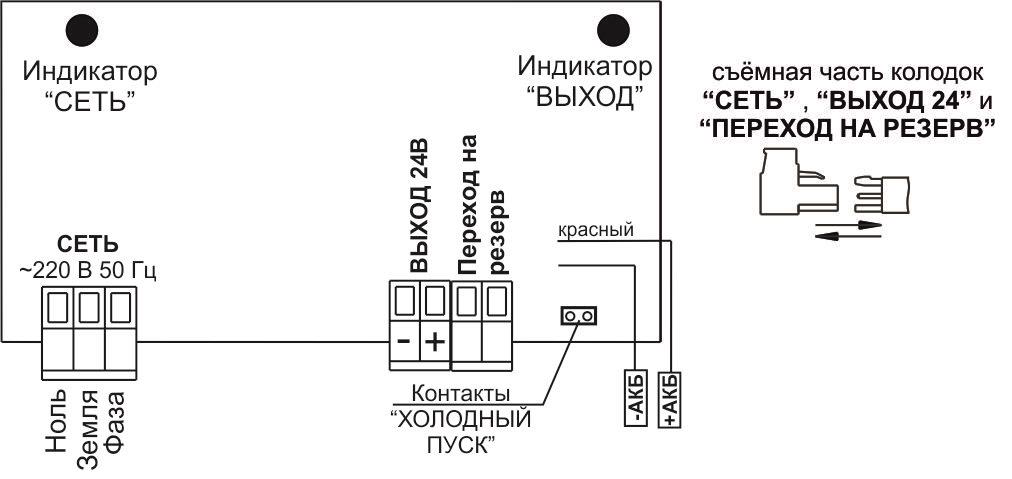

Блок бесперебойного питания ББП РАПАН-24/1,5. Изображение 1

Вид изделия с открытой крышкой (схема подключения)







1Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В175…245
2Выходное напряжение постоянного тока, Впри наличии напряжения сети 220 В, режим «ОСНОВНОЙ»27,0…27,8
при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ»20,0…27,8
3Номинальный ток нагрузки, А1
4Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А1,5
 ВНИМАНИЕ! Длительное потребление тока более 1,5 А недопустимо
5Максимальный ток нагрузки в режиме «РЕЗЕРВ», А1,5
6Ток заряда АКБ, А, не более0,65
7Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В21,0…22,0
 ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда аккумуляторной батареи. Изделие отключит нагрузку автоматически. Работа изделия возобновится только при появлении напряжения питающей сети или при замене разряженной АКБ (функция «холодный пуск»)
8Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более30
9Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более5,0
10Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
11Рекомендуемая ёмкость АКБ, Ач4,5
12Количество АКБ, шт.2
13Характеристики релейного выхода напряжение, В, не более60
ток, мА, не более50
14Сечение провода, зажимаемого в клеммах колодок, мм2, не более1,5
15Габаритные размеры ШхГхВ, не более, ммбез упаковки170х210х136
в упаковке175х215х140
16Масса, НЕТТО (БРУТТО), кг, не более1,1 (1,2)
17Диапазон рабочих температур, °С-10…+40
18Относительная влажность воздуха при 25 °С, %, не более90
 ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
19Степень защиты оболочкой по ГОСТ 14254-96IP20
