Описание
Источник вторичного электропитания резервированный РАПАН-24/5 предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока и токами потребления 4,5 А, а также резервного электропитания устройств с токами потребления до 5 А.
РАПАН-24/5 предназначен для электропитания нагрузки от сети, при её наличии, и от аккумуляторной батареи в отсутствии сети. Источник вторичного электропитания рассчитан на круглосуточный режим работы и предназначен для эксплуатации в закрытых помещениях.

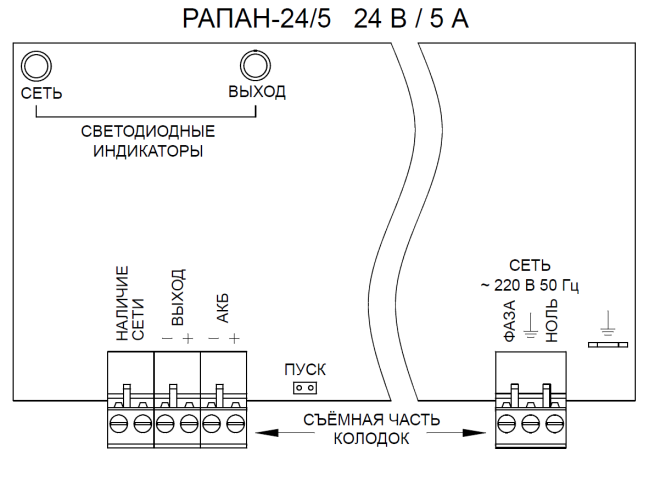

Общий вид платы
| 1 | Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 175…245 | |
| 2 | Выходное напряжение постоянного тока (Как при наличии, так и при отсутствии напряжения сети), В | 20…28 | |
| 3 | Номинальный ток нагрузки, А | 0…4,5 | |
| 4 | Ток заряда АКБ стабилизированный, А | 0,45…0,65 | |
| 5 | Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно (5 сек.), А | 5 | |
| ВНИМАНИЕ! Длительное потребление тока более 4,5 А недопустимо | |||
| 6 | Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 21…22 | |
| 7 | Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более | 40 | |
| 8 | Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 5 | |
| 9 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||
| 10 | Рекомендуемая ёмкость АКБ, Ач | 7-12 | |
| 11 | Количество АКБ, шт. | 2 | |
| 12 | Характеристики релейного выхода | напряжение, В, не более | 60 |
| ток, мА, не более | 50 | ||
| 13 | Сечение провода, зажимаемого в клеммах колодок, мм2, не более | 2,5 | |
| 14 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 333х240х134 |
| в упаковке | 350х247х140 | ||
| 15 | Масса, НЕТТО (БРУТТО), кг, не более | 1,20 (1,45) | |
| 16 | Диапазон рабочих температур, °С | -10…+40 | |
| 17 | Относительная влажность воздуха при 25 °С, %, не более | 80 | |
| ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | |||
| 18 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |
Характеристики
