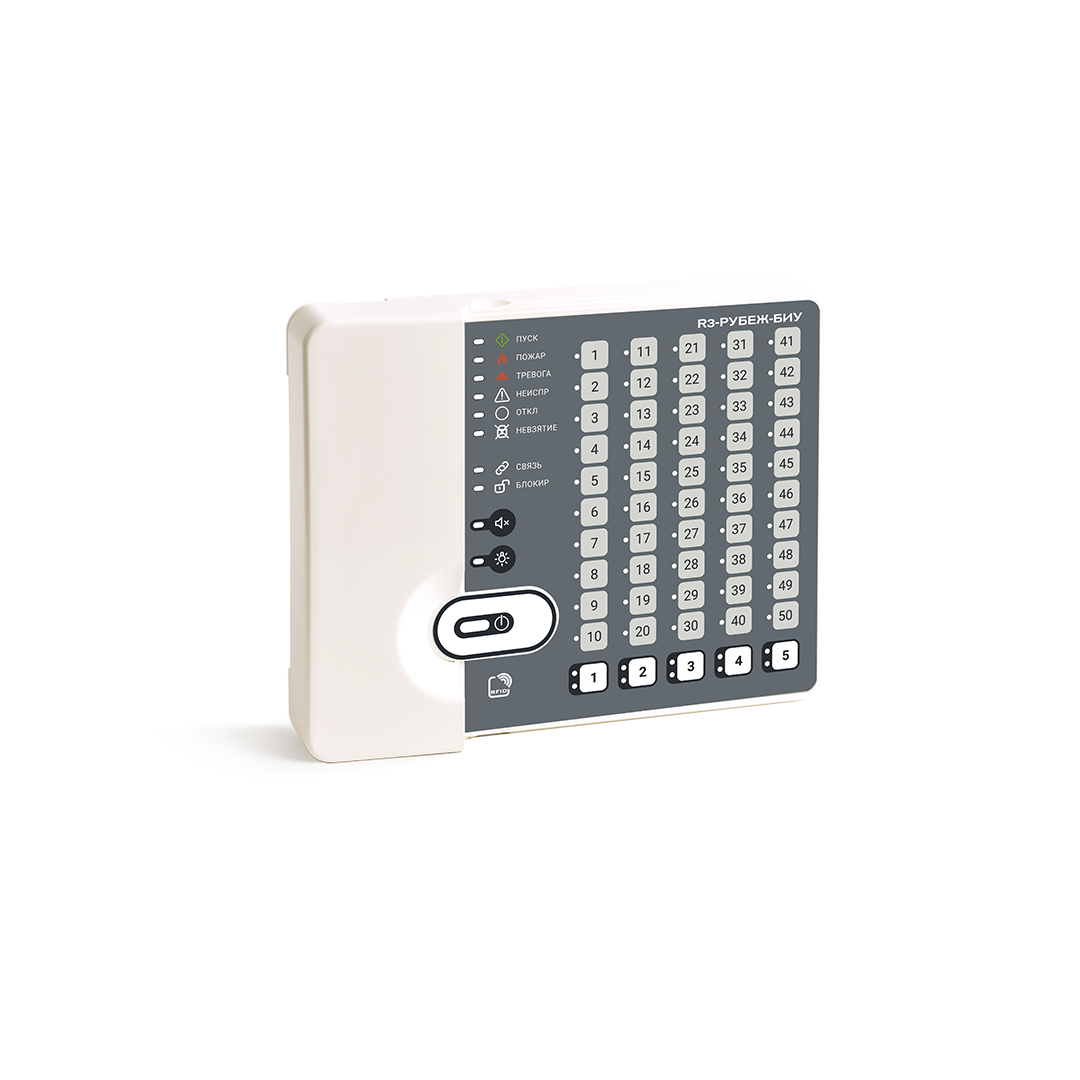

Основные функции блока индикации и управления:
- трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств, находящихся на приемно-контрольных приборах в интерфейсе R-Link;
- светодиодная индикация состояния системы и режимов работы;
- звуковая сигнализация режимов работы;
- управление охранно-пожарными зонами;
- управление исполнительными устройствами.
Блок индикации и управления R3-Рубеж-БИУ обменивается информацией с приемно-контрольными приборами R3-Рубеж-2ОП по интерфейсу R-Link. Наличие обмена блок индикации показывает на индикаторе СВЯЗЬ. При пропадании связи приемно-контрольных приборов с R3-Рубеж-БИУ он переводит светодиодные индикаторы зон в режим кратковременных вспышек зеленым цветом с частотой 0,5 Гц. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.
Для увеличения информативности на блоке индикации и управления реализована возможность выбора страницы индикации. Число страниц - 5. Выбор нужной страницы производится нажатием на соответствующую кнопку с номером страницы. R3-Рубеж-БИУ обеспечивает автоматическое переключение на страницу с новым событием при отсутствии активности.
БИ информирует о поступлении нового события миганием индикацией страницы. R3-Рубеж-БИУ имеет на каждой странице 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон или исполнительному устройству.
Состояние пожарной зоны отображается светодиодным индикатором следующим образом:
- Зона не запрограммирована – не светится;
- Норма – светится зеленым;
- Пожар – светится красным при возникновении в зоне состояния «Пожар»;
- Внимание – мигает красным с частотой 0,5 Гц при возникновении в зоне состояния «Внимание»;
- Неисправность/потеря связи – мигает с частотой 0,5 Гц желтым при обнаружении неисправности или потере связи с устройством в данной зоне;
- Зона обойдена – светится желтым.
Состояние охранной зоны отображается светодиодным индикатором следующим образом:
- Зона не запрограммирована – не светится;
- Норма, снята с охраны – светится желтым, когда зона снята с охраны;
- Норма, поставлена на охрану – светится зеленым, когда зона на охране;
- Нарушение зоны (тревога) – мигает красным с частотой 2 Гц;
- Неисправность/потеря связи/невзятие – мигает с частотой 0,5 Гц желтым при обнаружении неисправности или потере связи с устройствами в зоне, а также при неудачной постановки на охрану.
Индикация состояния исполнительного устройства назначается индивидуально с помощью ПО FireSec. По умолчанию применяется следующая индикация:
- Отключен (дежурный режим) – зеленый;
- Включен (режим тревоги) – красный;
- Неисправность – желтый.
Изменение состояний зон и исполнительных устройств сопровождается звуковыми сигналами. При появлении сигналов «Внимание», «Пожар» или «Тревога» в зонах включается непрерывная звуковая сигнализация меняющейся тональности. При неисправности включается кратковременный единичный звуковой сигнал.
Имеется кнопка сброса звуковой сигнализации на БИУ с оптической индикацией состояния.
Для разграничения доступа к устройству используются бесконтактные карты доступа типа EM-Marine, которые прописываются при создании конфигурации системы в ПО FireSec. Карты используются для блокировки/разблокировки кнопок управления зонами клавиатуры R3-Рубеж-БИУ или для сброса сигналов «Пожар» и «Внимание» с контролируемых приборов.
Конфигурация R3-Рубеж-БИУ выполняется с компьютера с помощью ПО FireSec. При конфигурировании в блок записывается информация о зонах и устройствах объекта или его части, контролируемых блоком индикации и управления R3-Рубеж-БИУ.
| Напряжение питания, В | от 10,2 до 14,4 или от 20,4 до 28,8 |
| Ток потребления при питании 12 В, мА, не более | 350 |
| Ток потребления при питании 24 В, мА, не более | 170 |
| Интерфейсы для обмена информацией | USB; R3-Link |
| Длина интерфейса R3-Link при объединении устройств в сеть, км, не более | 10 |
| Длина линии между соседними устройствами интерфейса R3-Link, км, не более | 1 |
| Количество светодиодных индикаторов контроля зон и устройств на странице | 50 |
| Количество страниц | 5 |
| Степень защиты оболочки | IР20 |
| Масса, кг, не более | 1 |
| Ширина, мм, не более | 200 |
| Высота, мм, не более | 160 |
| Глубина, мм, не более | 50 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +55 |
| Напряжение питания, В | от 10,2 до 14,4 или от 20,4 до 28,8 |
| Ток потребления при питании 12 В, мА, не более | 350 |
| Ток потребления при питании 24 В, мА, не более | 170 |
| Интерфейсы для обмена информацией | USB; R3-Link |
| Длина интерфейса R3-Link при объединении устройств в сеть, км, не более | 10 |
| Длина линии между соседними устройствами интерфейса R3-Link, км, не более | 1 |
| Количество светодиодных индикаторов контроля зон и устройств на странице | 50 |
| Количество страниц | 5 |
| Степень защиты оболочки | IР20 |
| Масса, кг, не более | 1 |
| Ширина, мм, не более | 200 |
| Высота, мм, не более | 160 |
| Глубина, мм, не более | 50 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +55 |
