Внимание! Начато производство УПКОП 135-1-1 с новой версией v6.1 БИВ.

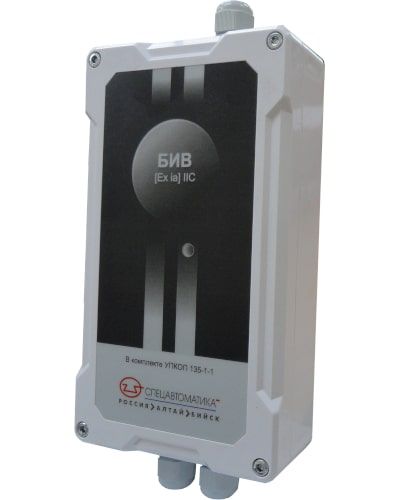

Версия v6.1 является полным аналогом v6, соответствует всем требованиям действующих нормативных документов. БИВ выполнен в новом корпусе из ABS - пластика, степень защиты оболочкой IP65.
Вся необходимая документация на УПКОП с БИВ v6 доступна на сайте в разделе «Техническая поддержка/Архив».
Устройство УПКОП135-1-1 предназначено для подключения к приборам приемно-контрольным охранно-пожарным, обеспечивает:
- контроль и перезапрос состояния одного искробезопасного шлейфа пожарной и (или) охранной сигнализации (ШСia) с контактными и бесконтактными токопотребляющими извещателями;
- выдачу тревожных извещений в шлейф сигнализации ППКОП в случае неисправности, вскрытия корпуса либо срабатывания извещателей в искробезопасной цепи.

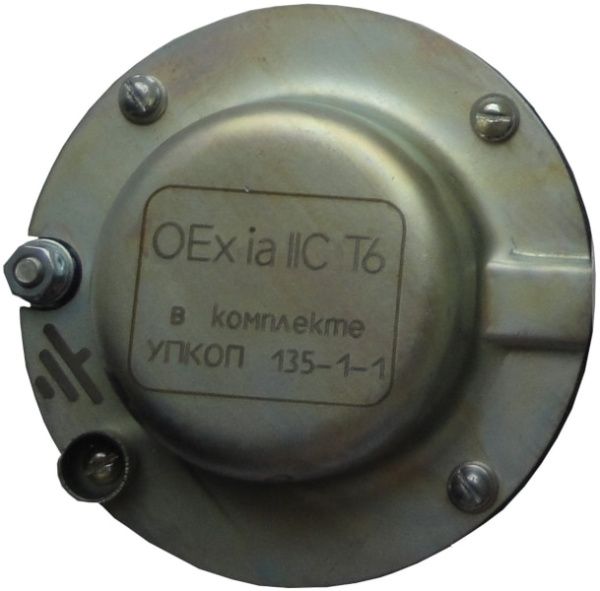

УПКОП 135-1-1 состоит из блока интерфейсного взрывозащищенного (БИВ) и элемента выносного (ЭВ).
БИВ предназначен для установки только вне взрывоопасных зон, выполняет интерфейсную гальваническую развязку искробезопасных цепей от цепей общего исполнения, обеспечивает контроль искробезопасного шлейфа пожарной и (или) охранной сигнализации, с включенными в него пожарными и (или) охранными извещателями и (или) элементом выносным с уровнем взрывозащиты "iа" по ГОСТ22782.5-78, для взрывозащищенного электрооборудования группы II, подгруппы IIС по ГОСТ12.2.020-76, ГОСТ22782.5-78 и имеет маркировку взрывозащиты: БИВ ЕхiаIIС В КОМПЛЕКТЕ УПКОП135-1-1.
Технические характеристики
- Напряжение питания 8-30 В;
- Потребляемая мощность в дежурном режиме и режиме «Тревога» не более 0,5 Вт;
- Потребляемый ток в дежурном режиме и в режиме «Тревога» не более 40 мА. При питании 12 В потребляемый ток не более 30 мА, при питании 24 В - не более 15 мА;
- Напряжение в искробезопасном шлейфе в дежурном режиме 13,7±1 В, ток - 2,44±0,4 мА;
- Значения электрических параметров искробезопасности цепи ШС "ia":
- максимальная мощность (Ро) - не более 0,35 Вт;
- максимальное выходное напряжение (Uо) - не более 18,9 В;
- максимальный выходной ток (Iо) - не более 49 мА.;
- общая суммарная емкость шлейфа (Сшсia) - не более 0,1 мкФ;
- общая суммарная индуктивность шлейфа (Lшсia) - не более 2 мГн.
- Степень защиты оболочкой IP65.
Преимущества
- Трансляция команды сброса шлейфа ППКОП в искробезопасный шлейф;
- Возможность адаптации под тип ППКОП и условия работы:
– выбор типа шлейфа (универсальный, на уменьшение сопротивления, на увеличение сопротивления);
– возможность изменения длительности сброса по шлейфу для токопотребляющих извещателей (для восстановления в исходное состояние и проверки ложных срабатываний);
– возможность выбора времени интегрирования сигнала от извещателей (для повышения помехоустойчивости).
- Совместимость по искробезопасным параметрам с большинством изделий - Uо=18,9 В, Iо=49 мА.
