Описание

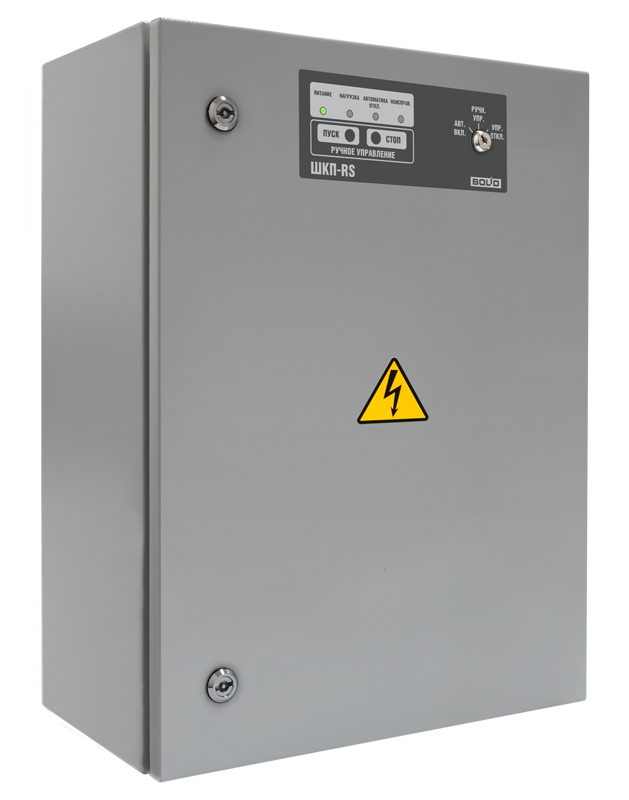

Блок контрольно-пусковой ШКП-RS предназначен для управления исполнительными устройствами в системах АУПТ: управления исполнительными устройствами (световыми и звуковыми пожарными оповещателями и т.д.) и средствами пожарной автоматики в системах оповещения, формирования сигнала управления инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности, контроля 7 входов технологической сигнализации.
| Количество вводов питания | 1 |
| - с контролем (10,2…28,0 В, 1,0 А) | 2 |
| Напряжение питания, B: | |
| - с контролем (380В) | 1 |
| - от сети переменного тока | 380 |
| Внешние интерфейсы для обмена, программирования и управления: | |
| Ток потребления, мА: | |
| - RS-485 | 2 |
| - максимальный | 250 |
| Количество шлейфов сигнализации | 7 |
| Количество управляемых двигателей | 1 |
| Напряжение на разомкнутых контактах подключения шлейфа, В | 26.5…27.5 |
| Мощность управляемого двигателя, кВт | 110…250 |
| Степень защиты | IP54 |
| Номинальный коммутируемый ток, А | 437 |
| Диапазон рабочих температур, °С | -30…+50 |
| Наличие устройства плавного пуска | да |
| Габаритные размеры, мм | 1200х500х350 |
| Тип автоматического выключателя | 3P 500 |
| Масса, не более, кг | 70 |
| Количество контролируемых выходов: | |
| Количество вводов питания | 1 |
| Напряжение питания, B: | |
| - от сети переменного тока | 380 |
| Ток потребления, мА: | |
| - максимальный | 250 |
| Количество управляемых двигателей | 1 |
| Мощность управляемого двигателя, кВт | 110…250 |
| Номинальный коммутируемый ток, А | 437 |
| Наличие устройства плавного пуска | да |
| Тип автоматического выключателя | 3P 500 |
| Количество контролируемых выходов: | |
| - с контролем (10,2…28,0 В, 1,0 А) | 2 |
| - с контролем (380В) | 1 |
| Внешние интерфейсы для обмена, программирования и управления: | |
| - RS-485 | 2 |
| Количество шлейфов сигнализации | 7 |
| Напряжение на разомкнутых контактах подключения шлейфа, В | 26.5…27.5 |
| Степень защиты | IP54 |
| Диапазон рабочих температур, °С | -30…+50 |
| Габаритные размеры, мм | 1200х500х350 |
| Масса, не более, кг | 70 |
Характеристики
| Световая индикация | 4 одноцветных индикатора для отображения состояния ШКП | |||||||||
| Питание прибора | от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц | |||||||||
| Готовность к работе после включения питания | не более 5 с | |||||||||
| Рабочий диапазон температур | от -30 до +50 °C | |||||||||
| Относительная влажность | до 98% при +25 °C | |||||||||
| Средний срок службы | 10 лет | |||||||||
| Тип монтажа | настенный навесной | |||||||||
| ШКП-4RS | ШКП-10RS | ШКП-18RS | ШКП-30RS | ШКП-30RS с УПП | ШКП-45RS | ШКП-75RS | ШКП-110RS | ШКП-110RS с УПП | ШКП-250RS с УПП | |
| Номинальный коммутируемый ток, А | 10 | 25 | 40 | 63 | 63 | 125 | 185 | 225 | 225 | 437 |
| Мощность управляемого двигателя, кВт | 1-4 | 1-10 | 1-18 | 1-30 | 4-30 | 30-45 | 45-75 | 75-110 | 30-110 | 110-250 |
| Степень защиты корпуса | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| Габаритные размеры, мм | 600 x400 x240 | 600 x400 x240 | 600 x400 x240 | 600 x400 x240 | 600 x400 x240 | 650 x500 x240 | 650 x500 x240 | 650 x500 x240 | 1200 x500 x350 | 1200 x500 x350 |
| Масса прибора, кг | 20 | 20 | 20 | 20 | 20 | 40 | 40 | 40 | 70 | 70 |
Вас также может заинтересовать:
Блок контрольно-пусковой; количество управляемых двигателей - 1, U-пит.380 В, I-коммут.63 А, P-двиг.1...30 кВт; тип автоматического выключателя - 3P 80 х-ка D; два выхода с контролем 10.2 … 28.0 В, 1.0 А; один выход с контролем 380 В; два RS-485; 7 ШС, U-шс.26.5...27.5 В; IP54, t-раб.-30...+50°С, 600×400×240 мм, 20 кг
Розничная цена: 35 818 руб.
35 818 руб.

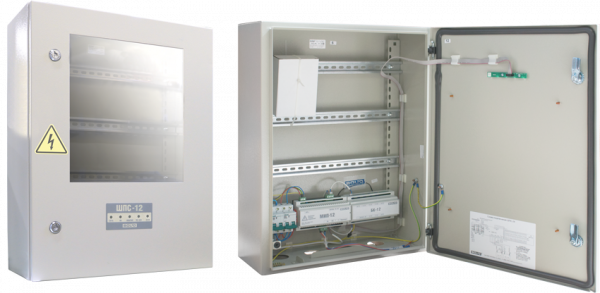

Шкаф для монтажа средств пожарной автоматики с креплением на DIN-рейку; 2 ввода питания; U-вх.150…253 В, U-вых.13.6±6 В, I-ном.3 А, I-макс.3.5 А, под два АКБ 12 В 17 А·ч; встроенный блок коммутации БК-12-RS485 (две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП расположенным за пределами ШПС, одна линия RS-485 для подключения компонентов ППКП внутри ШПС; 7 выходов для подключения к приборам внутреннего интерфейса RS-485; 7 выходных каналов 12 В с индивидуальной защитой); IP41, t-раб.-10…+40°С, 650х500х220 мм. Прозрачное стекло.
Розничная цена: 26 969 руб.
26 969 руб.
Корпус для транспондеров, врезной монтаж, серый.
Розничная цена: Цена по запросу
0 руб.
Шкаф для монтажа средств пожарной автоматики с креплением на DIN-рейку; 2 ввода питания; U-вх.150…253 В, U-вых.13.6±6 В, I-ном.3 А, I-макс.3.5 А, под два АКБ 12 В 17 А·ч; встроенный блок коммутации БК-12-RS485 (две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП расположенным за пределами ШПС, одна линия RS-485 для подключения компонентов ППКП внутри ШПС; 7 выходов для подключения к приборам внутреннего интерфейса RS-485; 7 выходных каналов 12 В с индивидуальной защитой); IP54, t-раб.-10…+40°С, 650х500х220 мм. Возможность установки монтажного комплекта МК-1.
Розничная цена: 28 174 руб.
28 174 руб.
Блок контрольно-пусковой с устройством плавного пуска Sirius 3RW40; количество управляемых двигателей - 1, U-пит.380 В, I-коммут.63 А, P-двиг.4...30 кВт; тип автоматического выключателя - 3P 63 х-ка D без теплозащиты; два выхода с контролем 10.2 … 28.0 В, 1.0 А; один выход с контролем 380 В; два RS-485; 7 ШС, U-шс.26.5...27.5 В; IP54, t-раб.-30...+50°С, 600×400×240 мм, 20 кг
Розничная цена: 143 795 руб.
143 795 руб.
Блок контрольно-пусковой с устройством плавного пуска Sirius 3RW40; количество управляемых двигателей - 1, U-пит.380 В, I-коммут.225 А, P-двиг.30...110 кВт; тип автоматического выключателя - 3P 250; два выхода с контролем 10.2 … 28.0 В, 1.0 А; один выход с контролем 380 В; два RS-485; 7 ШС, U-шс.26.5...27.5 В; IP54, t-раб.-30...+50°С, 1200×500×350 мм, 70 кг
Розничная цена: 291 193 руб.
291 193 руб.

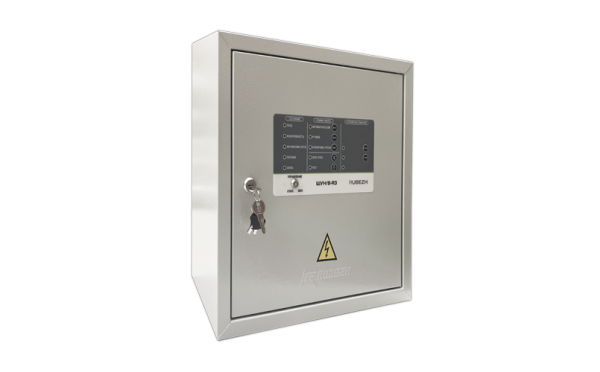

Шкаф управления электроприводной задвижкой ШУЗ-R3 предназначен для управления задвижкой с электроприводом в адресных системах Рубеж. Шкаф управления задвижкой используется совместно с прибором приемно-контрольным «Рубеж-2ОП» прот.R3 или автономно.
