Блок переключения питания с зарядным устройством БПЗУ-12

()

Блок переключения питания с зарядным устройством БПЗУ-12

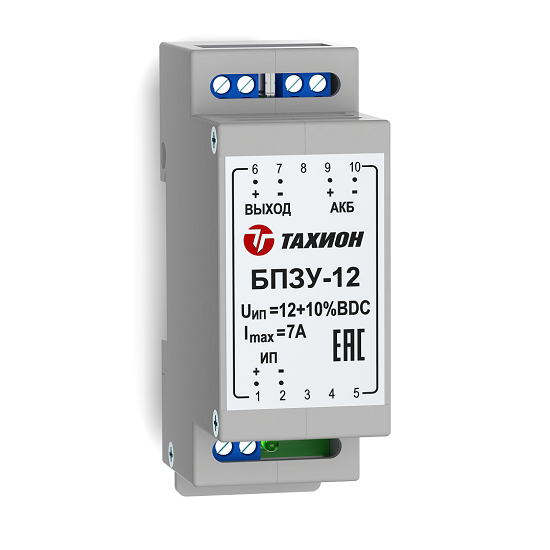

Изображение товара

Блок переключения питания с зарядным устройством БПЗУ-12 предназначен для создания системы бесперебойного питания с использованием одной 12 В аккумуляторной батареи (АКБ), (или двух, подключенных последовательно*), и внешнего источника питания 12 В.

Изделие обеспечивает:

    • питание нагрузки стабилизированным напряжением от источника питания 12 (в состав изделия не входит) при наличии напряжения в электрической сети 220 В AC;
    • автоматический переход на резервное питание от одной (БПЗУ-12) или двух включенных последовательно АКБ (БПЗУ-24) при пропадании электрической сети;
    • оптимальный заряд АКБ при наличии напряжения в электрической сети 220 В AC;
    • защиту АКБ от глубокого разряда;
    • защиту от короткого замыкания клемм АКБ;
    • индикацию наличия входного, выходного напряжений и работы от АКБ.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

По способу защиты человека от поражения электрическим током изделие соответствует классу IIIпо ГОСТ 12.2.007.0-75.

Конструктивно изделие выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.

Степень защиты в соответствии с ГОСТ 14254 IP20.

* Для последовательного соединения необходимо использовать аккумуляторные батареи одинаковой емкости, одной модели и одной даты выпуска.

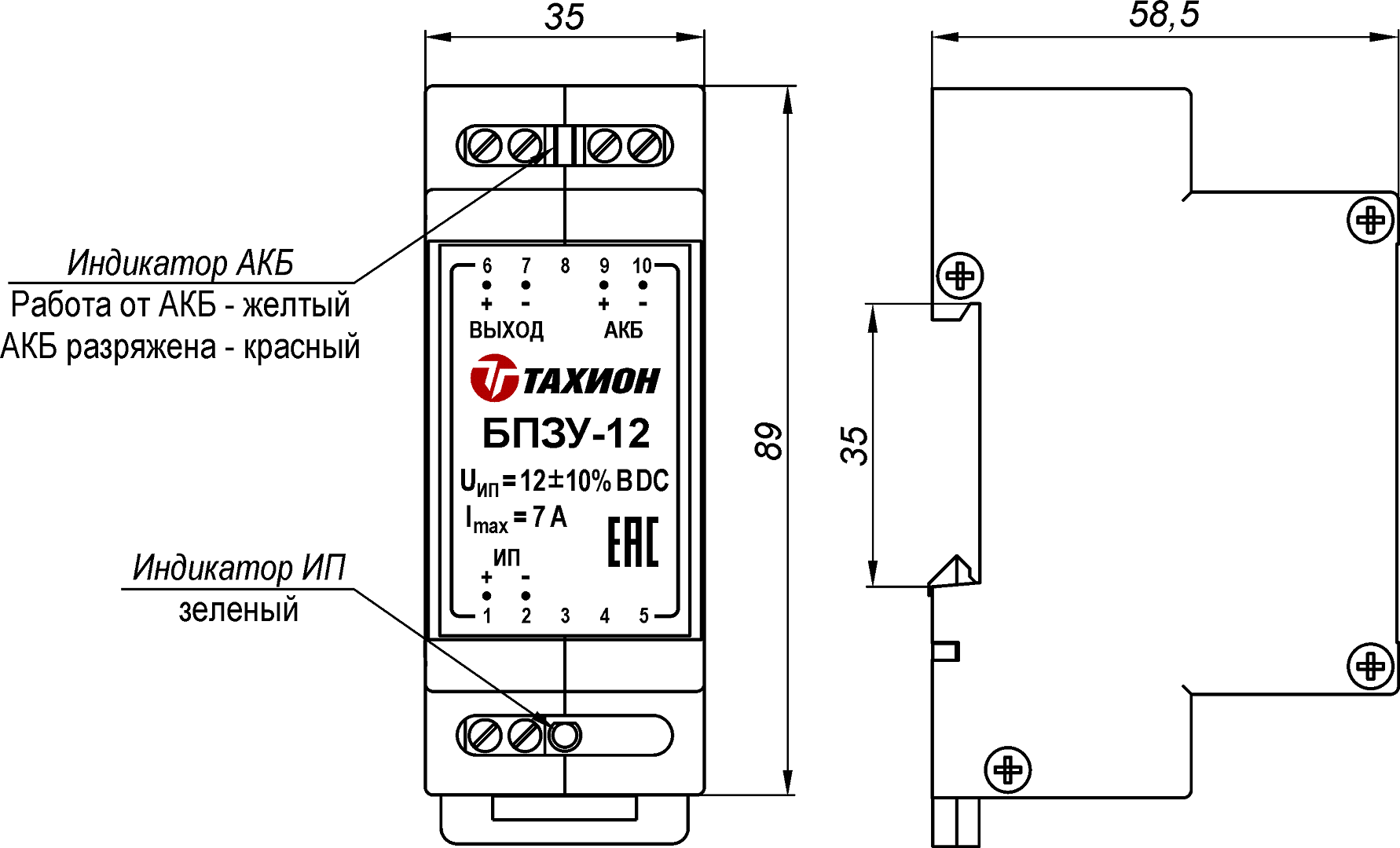

Габаритные размеры

Габаритные размеры БПЗУ-12(24)

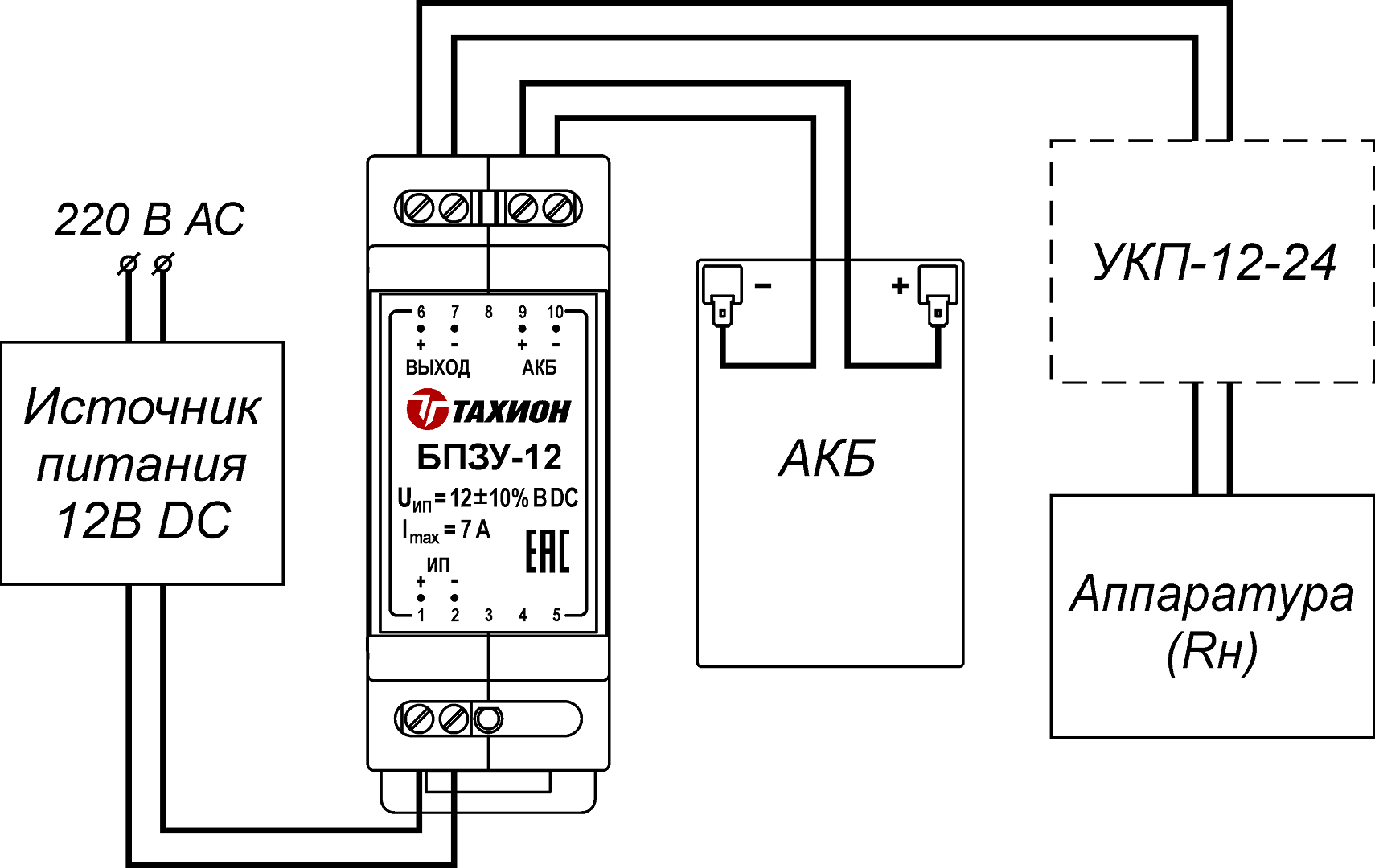

Схема подключения

Схема подключения БПЗУ-12



Источники вторичного питания. Общие сведения


ХарактеристикаЗначение
Входное напряжение12±10% В DC
Выходное напряжение (при работе от сети)12±10% В DC
Выходное напряжение (при работе от АКБ)9,5÷13,5 В DC
Напряжение отсечки АКБ от нагрузки9,5÷10,2В DC
Максимальный выходной ток5 А
Ток заряда батареи1 А
Тип АКБгерметичные свинцово-кислотные необслуживаемые, напряжением 12 В
Ёмкость АКБне более 9 А/ч
Количество АКБ1 шт.
Время прерывания при переключении на резервное питание**5÷15 мс
Диапазон рабочих температур-40°С ÷+60°С
Сечение подключаемых проводовне более 2,5 мм²
Средняя наработка на отказ, не менее10 000 ч
Средний срок службы, не менее8 лет
Габаритные размеры89 х 58 х 35 мм
Вес c упаковкой не более 200 г

Тахион
3700
ОтложитьОтложекно
СравнитьВ сравнении
Артикул: 40061
Производитель: Тахион
Заказать монтаж
3 700 руб. 3 700 руб.0 руб.
шт В корзину В корзине
Быстрый заказ
Быстрый заказ

Не является публичной офертой

Описание

Блок переключения питания с зарядным устройством БПЗУ-12 предназначен для создания системы бесперебойного питания с использованием одной 12 В аккумуляторной батареи (АКБ), (или двух, подключенных последовательно*), и внешнего источника питания 12 В.

Изделие обеспечивает:

    • питание нагрузки стабилизированным напряжением от источника питания 12 (в состав изделия не входит) при наличии напряжения в электрической сети 220 В AC;
    • автоматический переход на резервное питание от одной (БПЗУ-12) или двух включенных последовательно АКБ (БПЗУ-24) при пропадании электрической сети;
    • оптимальный заряд АКБ при наличии напряжения в электрической сети 220 В AC;
    • защиту АКБ от глубокого разряда;
    • защиту от короткого замыкания клемм АКБ;
    • индикацию наличия входного, выходного напряжений и работы от АКБ.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

По способу защиты человека от поражения электрическим током изделие соответствует классу IIIпо ГОСТ 12.2.007.0-75.

Конструктивно изделие выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.

Степень защиты в соответствии с ГОСТ 14254 IP20.

* Для последовательного соединения необходимо использовать аккумуляторные батареи одинаковой емкости, одной модели и одной даты выпуска.



Габаритные размеры

Габаритные размеры БПЗУ-12(24)



Схема подключения

Схема подключения БПЗУ-12



Источники вторичного питания. Общие сведения


ХарактеристикаЗначение
Входное напряжение12±10% В DC
Выходное напряжение (при работе от сети)12±10% В DC
Выходное напряжение (при работе от АКБ)9,5÷13,5 В DC
Напряжение отсечки АКБ от нагрузки9,5÷10,2В DC
Максимальный выходной ток5 А
Ток заряда батареи1 А
Тип АКБгерметичные свинцово-кислотные необслуживаемые, напряжением 12 В
Ёмкость АКБне более 9 А/ч
Количество АКБ1 шт.
Время прерывания при переключении на резервное питание**5÷15 мс
Диапазон рабочих температур-40°С ÷+60°С
Сечение подключаемых проводовне более 2,5 мм²
Средняя наработка на отказ, не менее10 000 ч
Средний срок службы, не менее8 лет
Габаритные размеры89 х 58 х 35 мм
Вес c упаковкой не более 200 г
Характеристики
Артикул производителя:40061Бренд:ТахионСортировка для цены:1000Снято с производства:N
