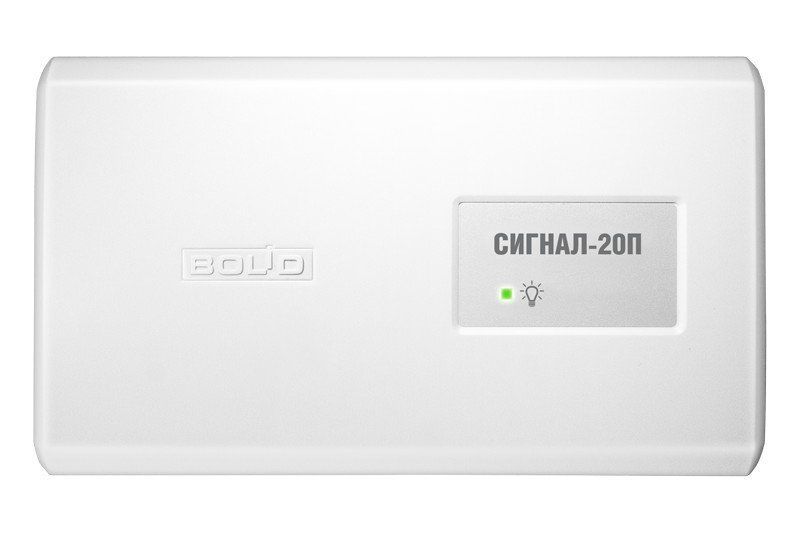

ППКОП «Сигнал-20П SMD» предназначен для контроля 20 шлейфов сигнализации со всеми видами охранных и пожарных извещателей.
Особенности
В пластмассовом корпусе
Дополнительная информация
Область применения прибора: охрана зданий и сооружений (офисов, магазинов, банков, складских помещений, жилых домов, учреждений, предприятий) от несанкционированных проникновений и пожаров.
ППК предназначен для:
• контроля 20-ти зон охранной, пожарной, тревожной или технологической сигнализации;
• приема извещений от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырехпроводных пожарных или охранных извещателей, с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами;
• управления звуковыми и световыми оповещателями (ЗО и СО);
• приема команд и выдачи извещений по интерфейсу RS-485 на сетевой контроллер (пульты контроля и управления «С2000-КС»1), «С2000», «С2000М» либо компьютер с установленным ПО АРМ «Орион»);
• выдачи извещений «Пожар» и «Неисправность» на пульт пожарной части (ПЧ);
• выдачи тревожных извещений на пульт централизованного наблюдения (ПЦН);
• считывания кода ЭИ типа «Dallas Touch Memory» или иных, с выходным интерфейсом 1-Wire.
Прибор обеспечивает:
• взятие под охрану или снятие с охраны отдельных ШС или произвольных групп шлейфов, в зависимости от команд сетевого контроллера;
• дистанционное или локальное управление выходными реле;
• контроль на обрыв и короткое замыкание линий подключения оповещателей по выходам «реле 4» (К4), «реле 5» (К5);
• подключение резервного ввода электропитания к дополнительному входу;
• трансляцию кода ЭИ (кода хозоргана) сетевому контроллеру для централизованного управления разделами;
• отображения состояния раздела на внешнем двухцветном индикаторе.
| Количество шлейфов сигнализации | 20 |
| Потребляемый прибором ток в дежурном режиме, мА: | |
| Ток нагрузки шлейфа, мА | до 3 |
| - при питании 24 В | 200…330 |
| Количество выходов: | |
| - при питании 12 В | 400…650 |
| - типа «сухие контакты» | 3 |
| Диапазон рабочих температур, °С | -30…+50 |
| - типа «открытый коллектор» | 2 |
| Габаритные размеры, мм | 230х135х37 |
| Напряжение питания DC, В | 10.2…28 |
| Количество шлейфов сигнализации | 20 |
| Ток нагрузки шлейфа, мА | до 3 |
| Количество выходов: | |
| - типа «сухие контакты» | 3 |
| - типа «открытый коллектор» | 2 |
| Напряжение питания DC, В | 10.2…28 |
| Потребляемый прибором ток в дежурном режиме, мА: | |
| - при питании 24 В | 200…330 |
| - при питании 12 В | 400…650 |
| Диапазон рабочих температур, °С | -30…+50 |
| Габаритные размеры, мм | 230х135х37 |
