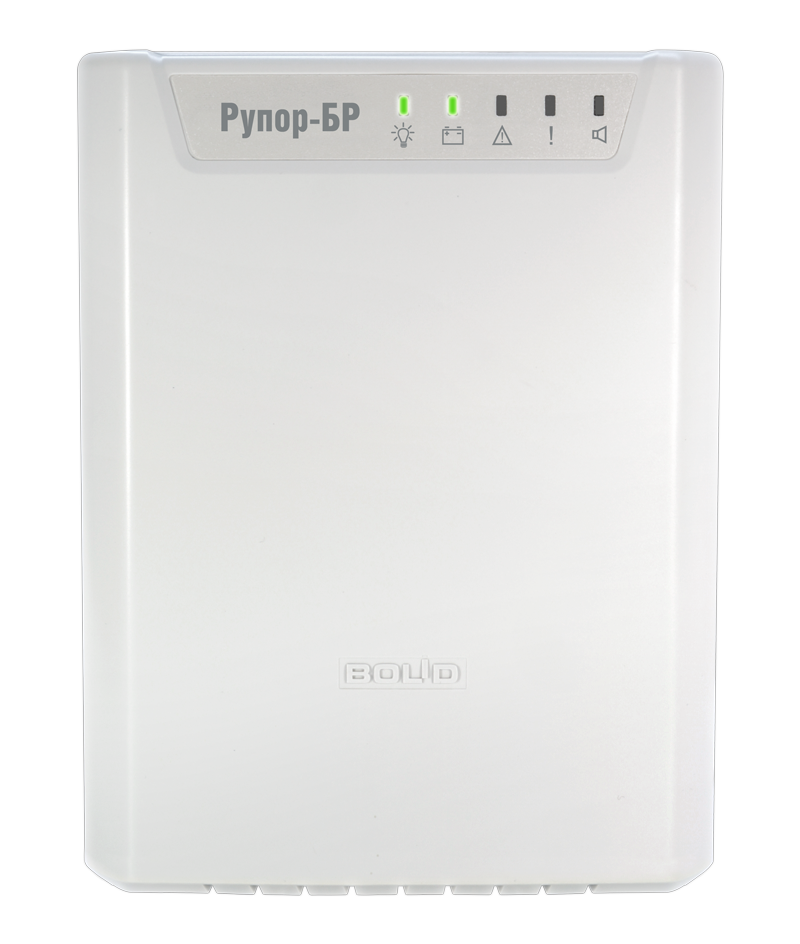

Блок расширения "Рупор-БР" предназначен для трансляции речевой информации о действиях, направленных на обеспечение безопасности при возникновении пожара и других чрезвычайных ситуаций, поступающей от блоков "Рупор исп.02" и "Рупор исп.03".
Особенности
- блок расширения "Рупор-БР" предназначен для построения систем оповещения и управления эвакуацией (СОУЭ)
- блок рассчитан на работу совместно с акустическими системами серии ОПР-П0 и ОПР-С0 или подобными АС сопротивлением 8 или 4 Ом других производителей
- блок поддерживает 5 уровней ограничения выходной мощности
- блок осуществляет контроль вскрытия корпуса прибора, контроль исправности канала оповещения и источника питания
- блок обеспечивает индикацию состояния канала оповещения, состояния питания и др.
Дополнительное оборудование
(283931) - АБ 1207М, Аккумулятор
(283112) - ОПР-П003.1, Громкоговоритель потолочный 3 Вт
(286273) - ОПР-С003.2, Громкоговоритель настенный 3 Вт
(283116) - ОПР-С006.1, Громкоговоритель настенный 6 Вт
| Поддерживаемое оборудование | Рупор исп.02; Рупор исп.03 |
| Ток потребления в дежурном режиме, А | 0.1 |
| Параметры линии оповещения: | |
| Мощность, потребляемая от сети, ВА, не более | 15 |
| - выходная мощность канала, Вт | 40 Вт |
| Степень защиты | IP30 |
| - допустимое сопротивление нагрузки, Ом | 4…22 Ом |
| Диапазон рабочих температур, °С | -10…+55 |
| Напряжение питания, B: | |
| Габаритные размеры, мм | 211х165х89 |
| - от внешнего источника питания | 165…253 |
| Масса без встроенных аккумуляторов, не более, кг | 0.65 |
| - от встроенного источника резервного питания | 12 В 7 Ач |
| Поддерживаемое оборудование | Рупор исп.02; Рупор исп.03 |
| Параметры линии оповещения: | |
| - выходная мощность канала, Вт | 40 Вт |
| - допустимое сопротивление нагрузки, Ом | 4…22 Ом |
| Напряжение питания, B: | |
| - от внешнего источника питания | 165…253 |
| - от встроенного источника резервного питания | 12 В 7 Ач |
| Ток потребления в дежурном режиме, А | 0.1 |
| Мощность, потребляемая от сети, ВА, не более | 15 |
| Степень защиты | IP30 |
| Диапазон рабочих температур, °С | -10…+55 |
| Габаритные размеры, мм | 211х165х89 |
| Масса без встроенных аккумуляторов, не более, кг | 0.65 |
| Питание блока | Основной источник питания | сеть переменного тока 220 В, 50 Гц |
| Резервный источник питания | аккумуляторная батарея 12В, 7Ач (поставляется отдельно) | |
| Мощность, потребляемая от сети переменного тока, ВА | не более 15 | |
| Ток, потребляемый от резервного источника питания | в дежурном режиме, А | не более 0,1 |
| средний ток потребления в режиме оповещения, А | 0,75 | |
| Время технической готовности блока к работе, c | не более 3 | |
| Время работы от полностью заряженной батареи в дежурном режиме, ч | не менее 24 | |
| Время работы от полностью заряженной батареи в режиме оповещения, ч | не менее 2 | |
| Время полного заряда разряженной батареи, ч | не более 60 | |
| Максимальный ток заряда батареи , А | 0,25 | |
| Максимальная выходная мощность, Вт | 40 | |
| Допустимый диапазон сопротивлений цепи подключения РО, Ом | 4…22 | |
| Уровни ограничения выходной мощности | 5 | |
| Датчик вскрытия корпуса | есть | |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | II | |
| Степень защиты оболочки по ГОСТ 14254-96 | IP30 | |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | соответствует категории размещения 03 | |
| Климатическое исполнение по ОСТ 25 83 | О3 | |
| Диапазон рабочих температур, °С | от -10 до +55 °С | |
| Относительная влажность воздуха, % | до 98 % при +25 °С | |
| Масса блока (с аккумуляторной батареей), кг | 2,95 | |
| Габаритные размеры блока, мм | 211х165х89 | |
| Время непрерывной работы блока | круглосуточно | |
| Средняя наработка блока на отказ в дежурном режиме работы, ч | не менее 80000 | |
| Вероятность безотказной работы | 0,98758 | |
| Средний срок службы блока, лет | 10 | |
