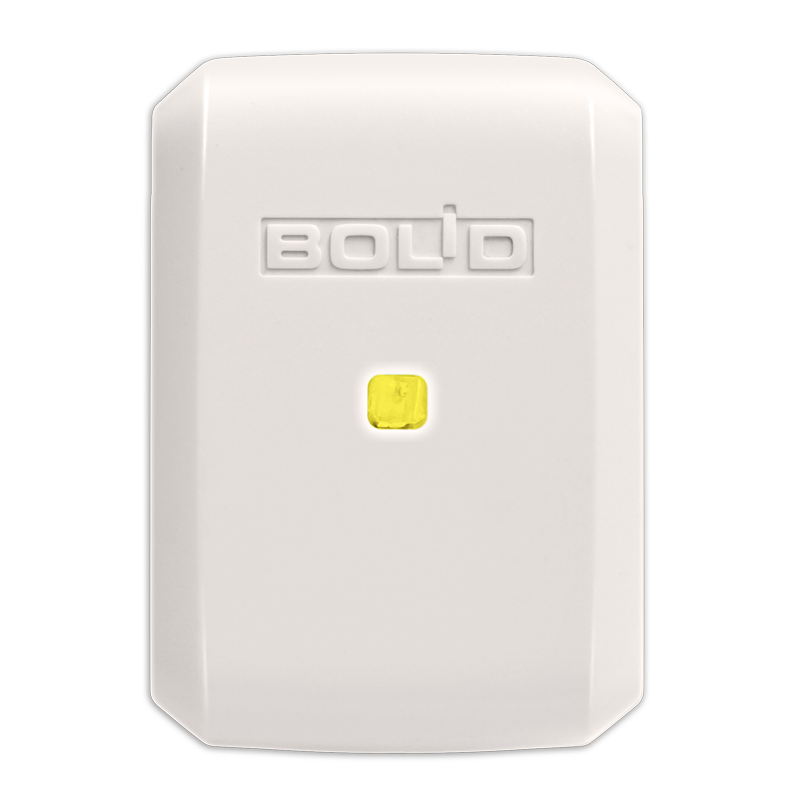

Блок разветвительно-изолирующий предназначен для использования в двухпроводной линии связи контроллеров «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-2С» с целью изолирования короткозамкнутых участков с последующим автоматическим восстановлением после устранения короткого замыкания.
Особенности
- изолирование участка двухпроводной линии связи с коротким замыканием
- использование в топологиях типа «кольцо» для организации ответвлений от кольца без использования дополнительного блока БРИЗ
- возможность включения в существующие системы, построенные на базе «С2000-КДЛ»
- устанавливается в разрыв линии и не занимает адреса
| Напряжение питания, В | 6…12 (по ДПЛС) |
| Степень защиты | IP20 |
| Ток потребления в дежурном режиме | 200 мкА |
| Диапазон рабочих температур, °С | -30…+55 |
| Ток потребления в режиме "КЗ" | 6 мА |
| Габаритные размеры, мм | 56х38х20 |
| Количество устройств в системе | 127 |
| Напряжение питания, В | 6…12 (по ДПЛС) |
| Ток потребления в дежурном режиме | 200 мкА |
| Ток потребления в режиме "КЗ" | 6 мА |
| Количество устройств в системе | 127 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | -30…+55 |
| Габаритные размеры, мм | 56х38х20 |
| Количество включаемых в ДПЛС блоков | до 127 | |
| Потребляемый блоком ток, не более | дежурный режим | 200 мкА |
| режим КЗ | 6 мА | |
| Время срабатывания блока, не более | 200 мс | |
| Рабочий диапазон температур | от минус 30 до +55°C | |
| Относительная влажность | до 93% при +40°C | |
| Степень защиты корпуса | IР20 | |
| Габаритные размеры | 56x32x20 мм | |
| Масса прибора, не более | не более 0,04 кг | |
| Средний срок службы | 10 лет | |
| Программирование прибора | не требуется | |
| Тип монтажа | настенный навесной | |
