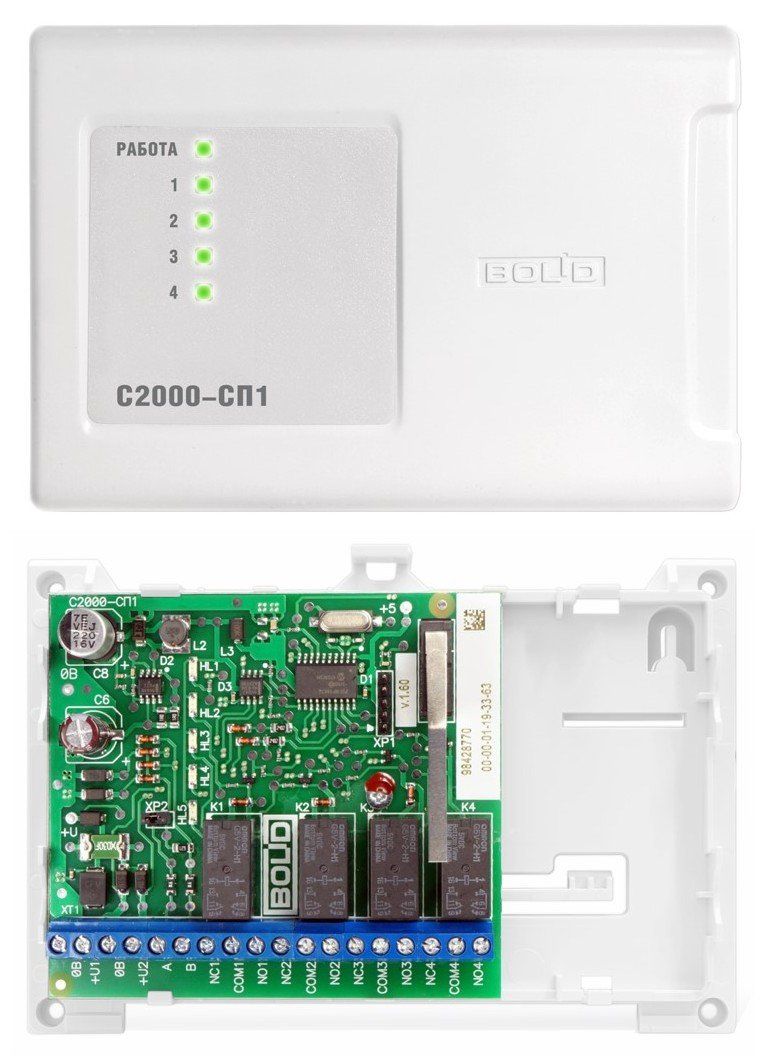

Блок предназначен для управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдачи тревожных извещений на пульт централизованного наблюдения (ПЦН) путем размыкания контактов реле, а также для осуществления взаимодействия с другими приборами и системами на релейном уровне.
| Напряжение питания, B: | |
| Параметры релейных выходов: | |
| - от внешнего источника питания | 10.2…28.4 |
| - кол-во релейных выходов | 4 |
| Потребляемая мощность блока, Вт, не более | 4 |
| - тип релейных выходов | НО/НЗ |
| Ток потребления (без учета исполнительных устройств), мА, не более: | |
| - коммутируемое напряжение, В | 100 |
| - при напряжении питания 12 В (все реле включены), не более | 140 |
| - коммутируемый ток, А | 2 |
| - при напряжении питания 12 В (все реле выключены), не более | 20 |
| - коммутируемая мощность каждого реле, Вт | 30 |
| - при напряжении питания 24 В (все реле включены), не более | 70 |
| Габаритные размеры, мм | 156х107х39 |
| - при напряжении питания 24 В (все реле выключены), не более | 15 |
| Масса блока, кг | 0.3 |
| Напряжение питания, B: | |
| - от внешнего источника питания | 10.2…28.4 |
| Потребляемая мощность блока, Вт, не более | 4 |
| Ток потребления (без учета исполнительных устройств), мА, не более: | |
| - при напряжении питания 12 В (все реле включены), не более | 140 |
| - при напряжении питания 12 В (все реле выключены), не более | 20 |
| - при напряжении питания 24 В (все реле включены), не более | 70 |
| - при напряжении питания 24 В (все реле выключены), не более | 15 |
| Параметры релейных выходов: | |
| - кол-во релейных выходов | 4 |
| - тип релейных выходов | НО/НЗ |
| - коммутируемое напряжение, В | 100 |
| - коммутируемый ток, А | 2 |
| - коммутируемая мощность каждого реле, Вт | 30 |
| Габаритные размеры, мм | 156х107х39 |
| Масса блока, кг | 0.3 |
