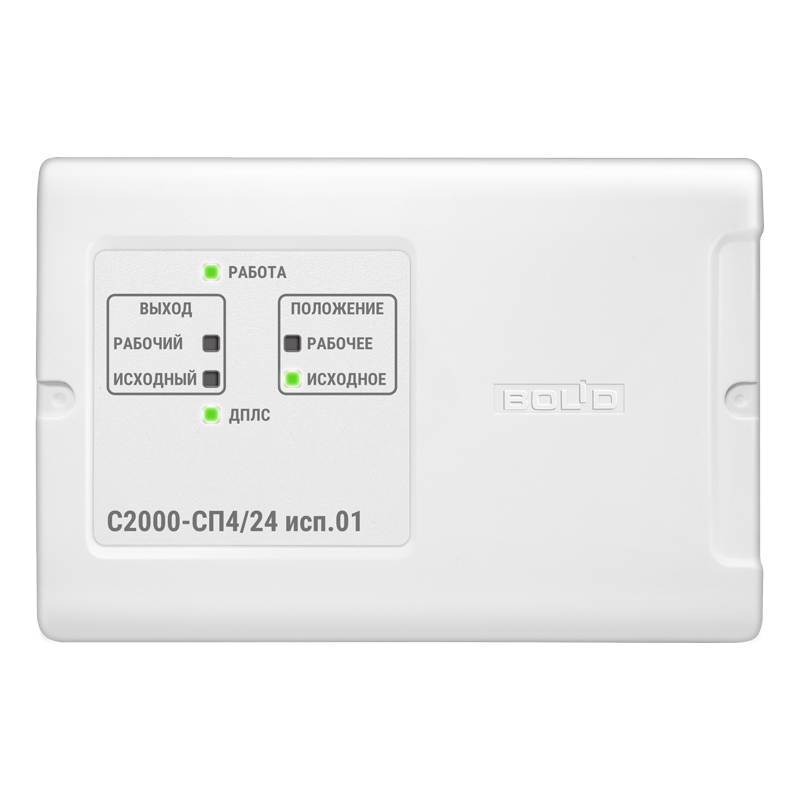

Блок сигнально-пусковой адресный предназначен для работы в составе комплексов технических средств пожарной автоматики, работающих в составе ИСО "Орион". Назначение блока – управление и контроль одного исполнительного устройства: воздушного клапана с электрическим приводом, входящего в состав систем пожаротушения.
Особенности
- с встроенным изолятором короткого замыкания ДПЛС.
| Количество выходов | 2 |
| Контролируемых сигнальных шлейфов | 3 |
| Максимальное коммутируемое напряжение, В | 10.2…28.4 |
| Степень защиты | IP20 |
| Максимальный коммутируемый ток, А | 3 |
| Диапазон рабочих температур, °С | -30…+55 |
| Максимальная коммутируемая мощность, ВА | 72 |
| Габаритные размеры, мм | 156х107х39 |
| Ток потребления, не более, мА | 200 |
| Количество выходов | 2 |
| Максимальное коммутируемое напряжение, В | 10.2…28.4 |
| Максимальный коммутируемый ток, А | 3 |
| Максимальная коммутируемая мощность, ВА | 72 |
| Ток потребления, не более, мА | 200 |
| Контролируемых сигнальных шлейфов | 3 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | -30…+55 |
| Габаритные размеры, мм | 156х107х39 |
| Количество выходов | 2 | |
| Контроль цепей нагрузки | «С2000-СП4/24»«С2000-СП4/24 исп.01»«С2000-СП4/220»«С2000-СП4/220 исп.01» | короткое замыкание, обрыв |
| «С2000-СП4/220 исп.02» | обрыв | |
| Электропитание силовой части блока | «С2000-СП4/24»«С2000-СП4/24 исп.01» | от 10,2 В до 28,4 В |
| «С2000-СП4/220»«С2000-СП4/220 исп.01»«С2000-СП4/220 исп.02» | 230 В ±10% переменного тока | |
| Максимальный коммутируемый ток одного реле | «С2000-СП4/24»«С2000-СП4/24 исп.01» | 3 А |
| «С2000-СП4/220»«С2000-СП4/220 исп.01» | 3 А | |
| «С2000-СП4/220 исп.02» | 0,5 А | |
| Коммутируемое напряжение (от источника питания блока) | «С2000-СП4/24»«С2000-СП4/24 исп.01» | от 10,2 В до 28,4 В |
| «С2000-СП4/220» «С2000-СП4/220 исп.01»«С2000-СП4/220 исп.02» | 230 В ±10% переменного тока | |
| Максимальный ток контроля исправности цепей | 1,5 мА | |
| Количество контролируемых зон | 3 для подключения концевых выключателей состояния привода и кнопки функционального теста | |
| Потребляемый ток от линии ДПЛС | не более 1,5 мА | |
| Потребляемый ток от линии ДПЛС | да | |
| Рабочий диапазон температур | от минус 30 до +55°C | |
| Относительная влажность | до 93% при +40°C | |
| Степень защиты корпуса | IР40 | |
| Габаритные размеры | «С2000-СП4/24»«С2000-СП4/24 исп.01»«С2000-СП4/220»«С2000-СП4/220 исп.01» | 156х107х39 мм |
| «С2000-СП4/220 исп.02» | 102x107x39 мм | |
| Средний срок службы | 10 лет | |
| Программирование | программа UProg.exe | |
| Тип монтажа | настенный навесной или на DIN-рейку | |
