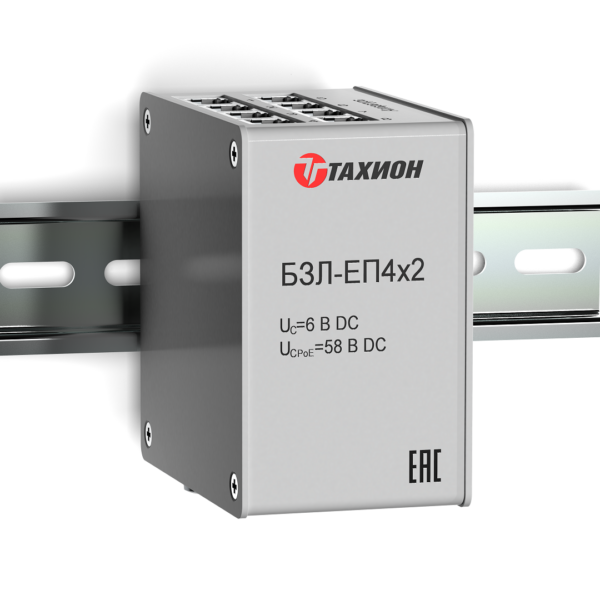

Блок защиты БЗЛ-ЕП4х2 предназначен для защиты от импульсных перенапряжений 8-ми портов локальной сети Ethernet 10 Base-T/100 Base-TX/1000 Base-T, в том числе, использующих технологию PoE стандартов IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1).
Защищаемое оборудование: сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.
Степень защиты IP20 в соответствии с ГОСТ 14254. Конструктивно БЗЛ-ЕП4х2 выполнен в алюминиевом корпусе с креплением на 35мм DIN-рейку. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

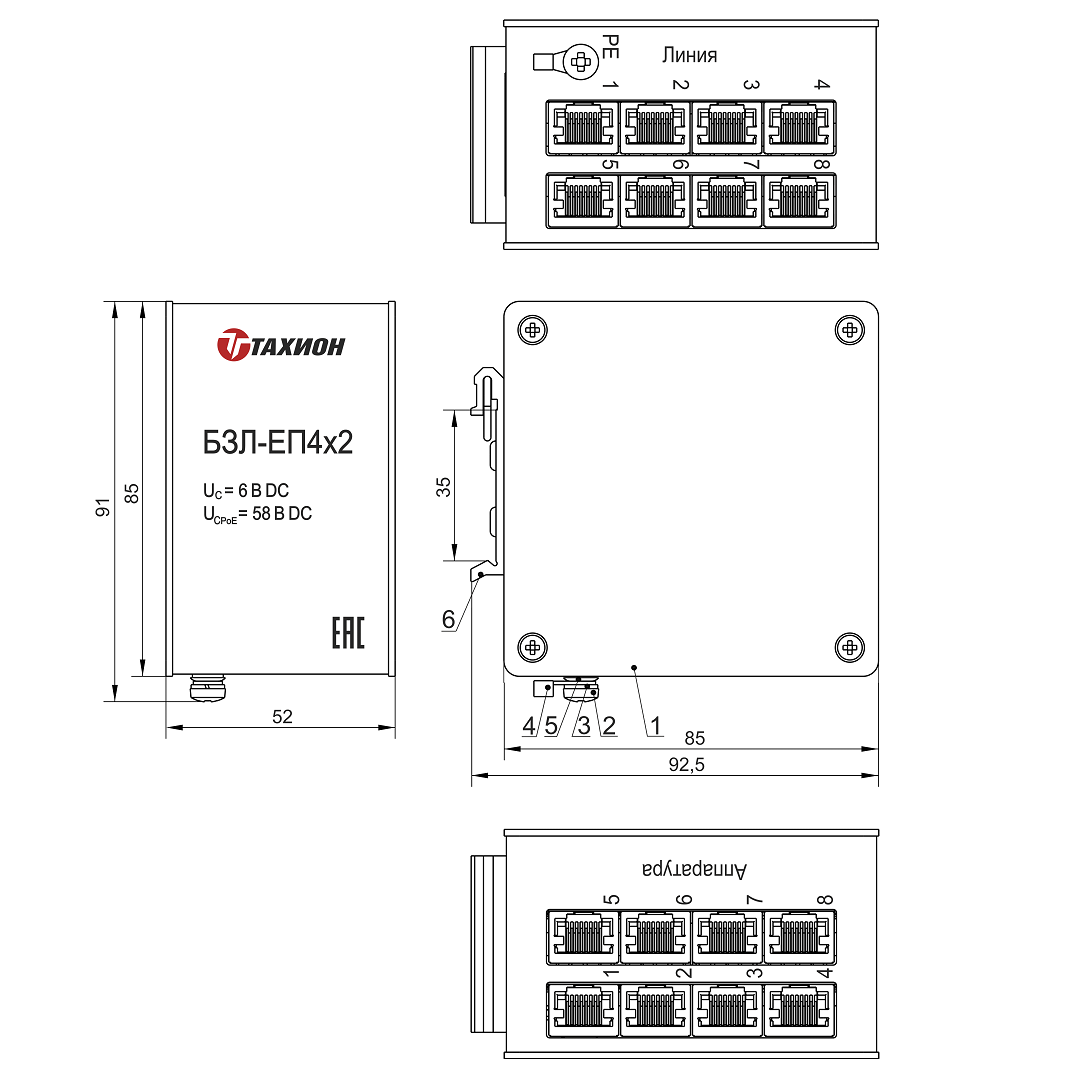

Состав и габаритные размеры
| 1. | Корпус с платой |
| 2. | Винт М4х12 |
| 3. | Гровер 4 |
| 4. | Кольцевой кабельный наконечник |
| 5. | Шайба контактная 4 |
| 6. | Переходник на DIN-рейку |

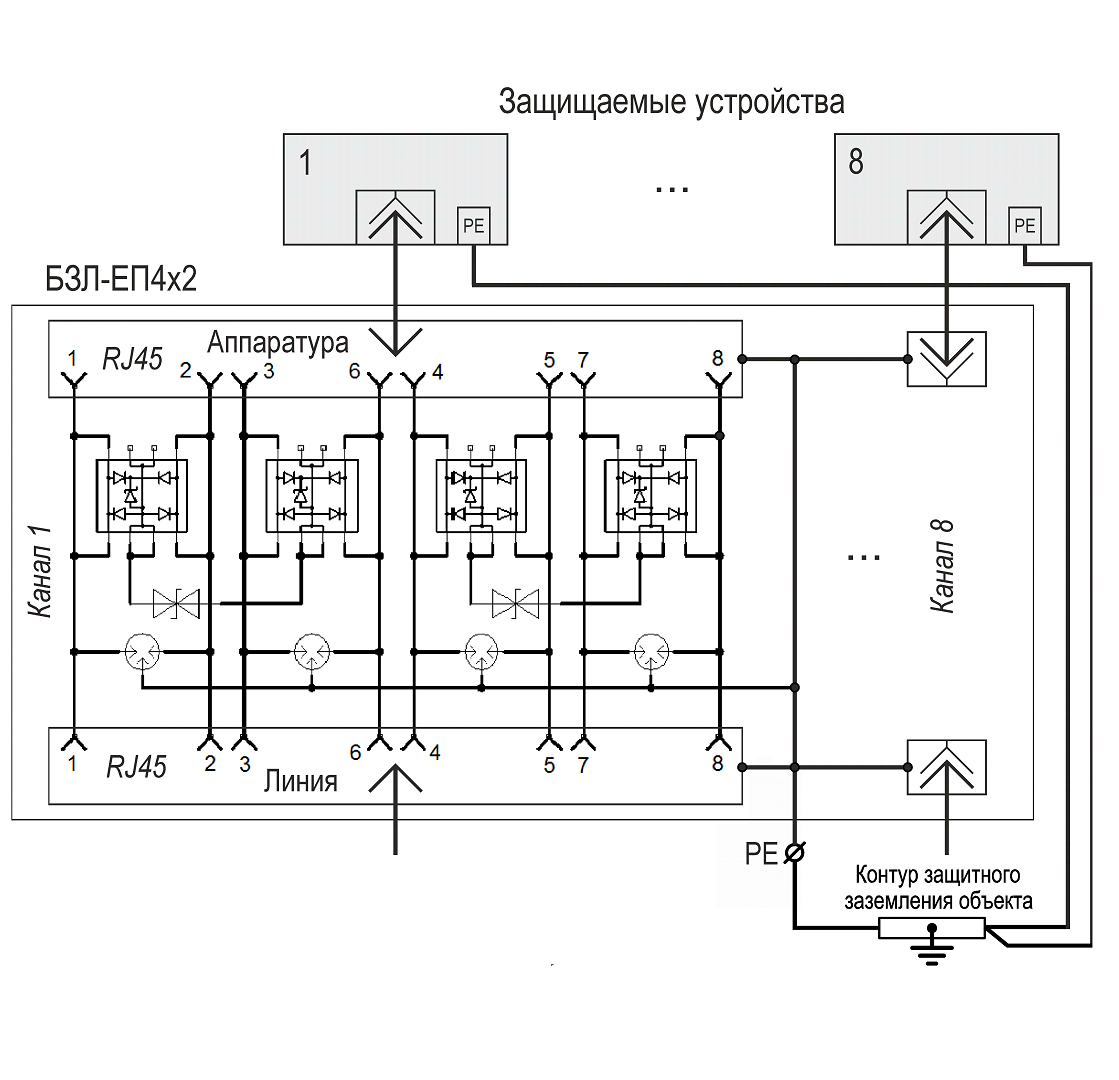

Схема подключения
Пока не грянул гром… [Алгоритм безопасности № 1, 2010]
Безопасность для систем сигнализации или… пока не грянул гром 2
Идем на грозу… Защита сигнальных линий от опасных напряжений. [Алгоритм безопасности №1, 2002]
Не плюй на… землю (неграмотный монтаж – залог отказа). [Алгоритм безопасности – спецвыпуск, 2002]
| Количество защищаемых портов | 8 |
| (1-2),(3-6),(4-5) и (7-8) | (1,2-3,6) и (4,5-7,8) |
| 6 В DC | 58 В DC |
| 600 мА | 1200 мА |
| 100 А / 2 кА | 100 А / 2 кА |
| 20 В/ 550 В | 120 В / 550 В |
| 15 В / 550 В | 90 В / 550 В |
| <10нс /<100 нс | <10нс /<100 нс |
| <2 дБ (<250МГц) | – |
| Диапазон рабочих температур | – 55С – +85С |
| Габаритные размеры | 52х91х92,5 мм |
| Тип подключения (Вход-Выход) | RJ45- RJ45 |
| Вес в упаковке | 0,35 кг |
| Категория испытаний по МЭК 61643-21 | С1, С2 |
