Предназначены для увеличения времени работы источников питания при отсутствии напряжения в сети переменного тока 220 В. Боксы применяются с резервированными источниками питанияРИП-24 исп.15 (РИП-24-3/7М4-Р) для технических средств пожарной автоматики. Боксы проводят периодический контроль наличия, состояния установленных аккумуляторных батарей и передают информацию на РИП по двухпроводному интерфейсу
Особенности
- индивидуальный контроль наличия и состояния аккумуляторных батарей (АБ);
- передача по интерфейсу информации на РИП-24 исп.15 о состоянии АКБ;
- работа с одной или двумя установленными батареями (конфигурация с помощью кнопки на плате РИП);
- работа с источниками питания не имеющие интерфейса. Передача информации о состоянии каждой АБ с помощью раздельных выходов «открытый коллектор»;

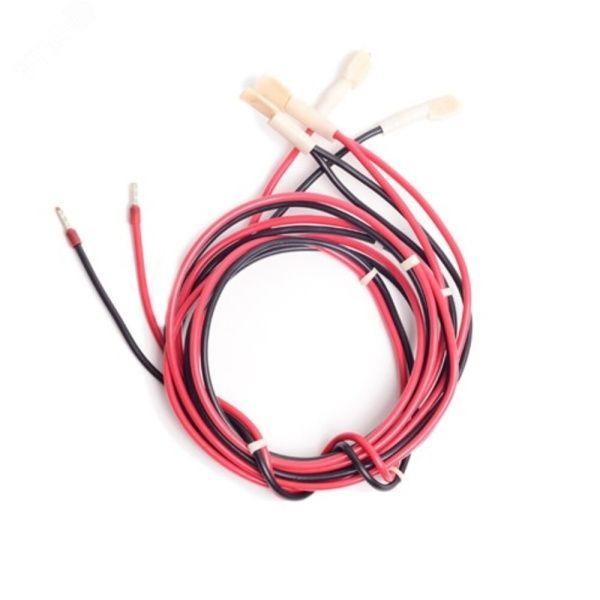

- простое подключение и ввод в эксплуатацию с помощью кабелей входящих в комплект поставки;
- встроенный индикатор на плате для отображения результатов тестирования АБ и наличия связи по интерфейсу.
- защита от коротких замыканий и перегрузок по току с автоматическим восстановлением выходного напряжения
перезаряда, переразряда и неправильного подключения АБ
| Диапазон выходного напряжения, В | 20…28 |
| Максимально допустимые токи и напряжения: | |
| Максимальный ток нагрузки, А | 4 |
| - коммутируемые выходом "ОК" | 30 В; 50 мА |
| Максимально допустимый ток заряда АБ от РИП, А | 3 |
| Габаритные размеры, мм | 222х356х96 |
| Устанавливаемый аккумулятор | 2 шт. 12В/17Ач |
| Масса, не более: | |
| Интерфейс подключения к РИП | Двухпроводный; сеансы передачи информации каждые 10 с |
| - с установленной АКБ | 14 |
| Кол-во выходов "ОК" | 2 |
| Тип клемм | Ножевые контакты серия 250 (6.3 мм) |
| Диапазон выходного напряжения, В | 20…28 |
| Максимальный ток нагрузки, А | 4 |
| Максимально допустимый ток заряда АБ от РИП, А | 3 |
| Устанавливаемый аккумулятор | 2 шт. 12В/17Ач |
| Интерфейс подключения к РИП | Двухпроводный; сеансы передачи информации каждые 10 с |
| Кол-во выходов "ОК" | 2 |
| Максимально допустимые токи и напряжения: | |
| - коммутируемые выходом "ОК" | 30 В; 50 мА |
| Габаритные размеры, мм | 222х356х96 |
| Масса, не более: | |
| - с установленной АКБ | 14 |
| Тип клемм | Ножевые контакты серия 250 (6.3 мм) |
