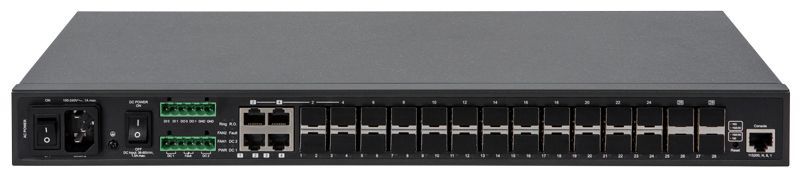

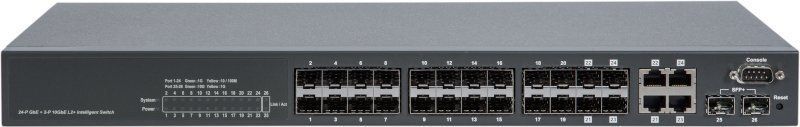

DAS-26G управляемый коммутатор агрегации для различных приложений: FTTH, FTTB, в том числе сети IP-видеонаблюдения. Имеет 20 SFP слотов для подключения устройств по оптическому волокну, 4 комбо-порта TP/SFP и 4 выделенных порта SFP+ для подключения к магистрали. Оптические порты SFP поддерживают скорость передачи 100M и 1Gb. Порты SFP+ поддерживают скорость передачи как 1Gb, так и 10Gb.
Используется коммутационная архитектура Store-and-Forward (буферизованная передача), которая обеспечивает неблокирующую многовходовую коммутацию (switch fabric) и передачу значительных массивов данных практически без задержек с высокой пропускной способностью до 128 Гбит/с. Благодаря широкому функционалу (VLAN, QoS, IGMP, GVRP,STP, RSTP, ERPS), коммутатор позволяет управлять нагрузкой, полностью контролировать трафик, отслеживать состояние портов и цепей питания, восстанавливать функционирование системы при обрывах кабеля или выходе из строя промежуточных узлов.
Наличие OSPFv2 позволяет выстраивать отказоустройчивые топологии между маршрутизаторами.
Коммутатор имеет систему питания с двойным резервированием: AC (100~240VAC) или DC (36~60VDC). Сам коммутатор потребляет до 39 Вт. Коммутатор имеет цифровые входы (Digital Input) и выходы (Digital Output), к которым могут быть подключены датчики и прочее оборудование. Например, на DI - концевой выключатель положения дверцы монтажного шкафа или узла доступа, в котором он установлен. А на DO - светозвуковой оповещатель сигнализации.
При использовании источника питания DC, коммутатор способен работать в жестких температурных условиях (-40°C~+75°C).
Настройка и управление осуществляются через консольный порт, веб-интерфейс, Telnet, SNMP.
Основные технические характеристики:
- 20 x 100/1000M SFP слотов
- 4 x 100/1000M TP/SFP комбо-портов
- 4 x 1G/10G SFP-слота
- 1 х Консольный порт RS232-to-RJ45
- Поддержка IEEE 802.3/802.3u/802.3ab/802.3z
- IEEE 802.3x Flow Control в режиме Full duplex и Back Pressure в режиме Half duplex
- Автоопределение скорости и типа кабеля
- 16K MAC-адресов, буфер пакетов 32Mbit
- Switch Fabric 128Gbps, Jumbo Frame 10Kb
- Производительность до 95.2 Mpps@64Bytes
Поддерживаемые протоколы и функции
- VLAN: 802.1Q, 802.1ad Q-in-Q, 4094 VLAN ID
- QoS: 8 приоритетных очередей на порт, CoS, DSCP, WRR/SPQ Queuing, Storm Protection
- IGMP Snooping v1/v2/v3, IGMP groups 1023 IGMP Querier
- Spanning Tree: IEEE 802.1d STP, 802.1w RSTP;802.1s MSTP
- Топология Ring: G.8032 ERPSv2, время автовосстановления сети 10 ms
- DHCP Server/Client, Relay Option 82
- Динамическая маршрутизация OSPFv2: до 128 маршрутов, до 128 VLANs
- Статическая маршрутизация IPv4/IPv6
- Диагностика: RMON, SNMP Inform/Trap, Syslog, SMTP, Port Mirroring, LLDP
- Управление: Web, Telnet, CLI, SNMP v1/v2c/v3, IPv4, IPv6, uPnP
- Агрегирование каналов: IEEE 802.3ad LACP/static trunk. 14 trunk groups with 16 port per trunk group
Общие характеристики
- Светодиодные индикаторы состояния: PWR, FAN, Fault,LNK/ACT
- Console: 115200, 8, N, 1
- Кнопка Reset
- Питание: 100~240VAC 1A, 50/60Hz 36~60VDC, 1.2A
- Потребляемая мощность: до 39 Вт/133 BTU
- Защита от электростатического разряда: 6KV DC
- Цифровые входы Digital Input (DI0-1): -24~+2.1V для уровня "0", +2.1~24V для "1"
- Цифровые выходы(Digital Output (DO0-1): Открытый коллектор 24VDC|100mA
- Температура рабочая:
-10 - 60°C при эл. птаниии АС
-40 - 75°C при эл. питании DС - Температура хранения:-40 - 80°C
- Размеры, вес: 440 x 44,5x 200 мм, 2935г
- Гарантия: до 5 лет

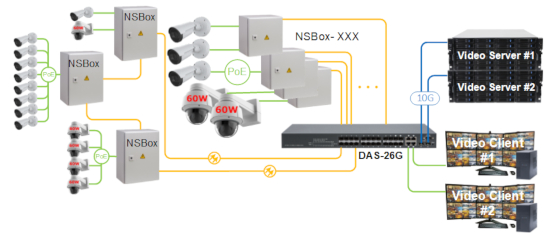

Варианты подключения
![DAS-26G. Изображение 1 DAS-26G. Изображение 1](/upload/other/text_imgs/29013/das26g_ap_558.jpg)
