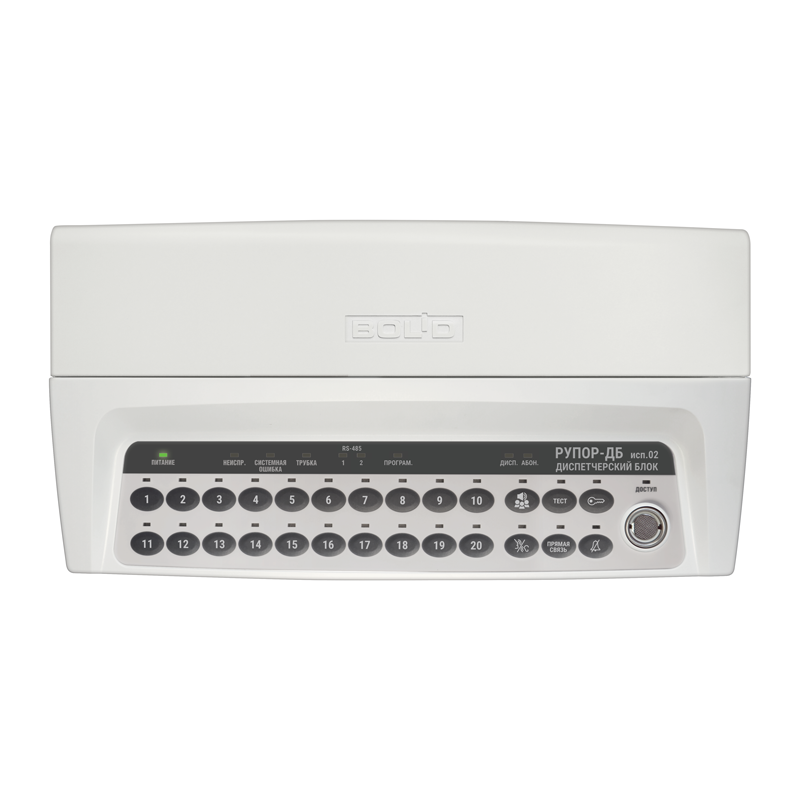

Блок «Рупор-ДБ исп.02» является частью адресного блочно-модульного прибора пожарного управления по ГОСТ 53325-2012 п.7.2.6 и предназначен для обеспечения двунаправленных каналов связи зон пожарного оповещения с помещением пожарного поста.
В состав блочно-модульного ППУ, помимо диспетчерского блока, должен входить прибор приемно-контрольный и управления пожарный «Сириус» или пульт контроля и управления (ПКУ) охранно-пожарный «С2000М», или их исполнения. Связь между блоками проводная. Диспетчерский блок применяется совместно с блоком «Рупор-ДК исп.02» (коммутационный блок).
Диспетчерский блок в комплекте с ПКУ «С2000М» или прибором приёмно-контрольным и управления «Сириус», может быть использован для построения систем оповещения и управления эвакуацией (СОУЭ) четвертого и пятого типов по классификации СП.3.13130.2009.
| Напряжение питания, B: | |
| Максимальная удаленность подключения коммутационных блоков, м | 1000 |
| - от внешнего источника питания | 12…24 |
| Количество подключаемых трубок диспетчера, шт | 2 |
| Ток потребления, мА: | |
| Интерфейс подключаемой трубки диспетчера | двухпроводная линия связи |
| - в дежурном режиме не более | 167 |
| Максимальная удаленность подключения трубки диспетчера от диспетчерского блока, м | 2 |
| Количество входов питания | 2 |
| Количество контролируемых абонентских вызывных панелей, шт | 1…20 |
| Внешние интерфейсы для обмена, программирования и управления: | |
| Количество хранимых в памяти персональных контактных ключей DS1990A, шт | до 15 |
| - интерфейс связи для работы в ИСО «Орион» | 2 х RS-485 (протокол «Орион») |
| Степень защиты | IP20 |
| - интерфейс связи с коммутационными блоками | 2 х RS-485 (не поддерживает протокол «Орион») |
| Диапазон рабочих температур, °С | -30…+40 |
| Количество подключаемых коммутационных блоков по линии RS485-2, шт | 1…5 |
| Габаритные размеры, мм | 332х177х42 |
| Напряжение питания, B: | |
| - от внешнего источника питания | 12…24 |
| Ток потребления, мА: | |
| - в дежурном режиме не более | 167 |
| Количество входов питания | 2 |
| Внешние интерфейсы для обмена, программирования и управления: | |
| - интерфейс связи для работы в ИСО «Орион» | 2 х RS-485 (протокол «Орион») |
| - интерфейс связи с коммутационными блоками | 2 х RS-485 (не поддерживает протокол «Орион») |
| Количество подключаемых коммутационных блоков по линии RS485-2, шт | 1…5 |
| Максимальная удаленность подключения коммутационных блоков, м | 1000 |
| Количество подключаемых трубок диспетчера, шт | 2 |
| Интерфейс подключаемой трубки диспетчера | двухпроводная линия связи |
| Максимальная удаленность подключения трубки диспетчера от диспетчерского блока, м | 2 |
| Количество контролируемых абонентских вызывных панелей, шт | 1…20 |
| Количество хранимых в памяти персональных контактных ключей DS1990A, шт | до 15 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | -30…+40 |
| Габаритные размеры, мм | 332х177х42 |
| Тип и напряжение источника питания, В | Постоянноеот +12 до +24 | ||
| Токи потребления «Рупор-ДБ исп.02», А | |||
| *Дежурный режим | при питании +12В | от 0,112 до 0,167 | |
| при питании +24В | от 0,060 до 0,080 | ||
| **Режим двусторонней связи | при питании +12В | от 0,160 до 0,220 | |
| при питании +24В | от 0,080 до 0,110 | ||
| Токи потребления «Рупор-ДК исп.02», А | |||
| ***Дежурный режим | при питании +12В | от 0,122 до 0,238 | |
| при питании +24В | от 0,064 до 0,118 | ||
| ****Режим двусторонней связи | при питании +12В | от 0,100 до 0,125 | |
| при питании +24В | от 0,051 до 0,065 | ||
| Максимальная удаленность абонентской вызывной панели «Рупор-ДА исп.02» от коммутационного блока «Рупор-ДК исп.02», м | 200 | ||
| Максимальная удаленность коммутационного блока «Рупор-ДК исп.02» от диспетчерского блока «Рупор-ДБ исп.02», м | 1000 | ||
| Количество каналов связи на один диспетчерский блок «Рупор-ДБ исп.02» | до 20 | ||
| Количество подключаемых коммутационных блоков «Рупор-ДК исп.02» к диспетчерскому блоку «Рупор-ДБ исп.02» | до 5 | ||
| Количество подключаемых абонентских вызывных панелей «Рупор-ДА исп.02» к коммутационному блоку «Рупор-ДК исп.02» | до 4 | ||
* Диапазон значений обусловлен количеством подключенных коммутационных блоков и абонентских вызывных панелей: «от» – подключен один коммутационный блок и одна абонентская вызывная панель, «до» – подключено пять коммутационных блоков и двадцать абонентских вызывных панелей.
** Диапазон значений обусловлен работой прибора одновременно в тревожном режиме и групповом оповещении при определенном количестве подключенных коммутационных блоков и абонентских вызывных панелей: «от» – подключен один коммутационный блок и одна абонентская вызывная панель, «до» – подключено пять коммутационных блоков и двадцать абонентских вызывных панелей.
*** Диапазон значений обусловлен работой прибора одновременно в тревожном режиме и при воспроизведении мелодии для абонента при определенном количестве подключенных абонентских вызывных панелей: «от» – одна абонентская вызывная панель, «до» – четыре абонентские вызывные панели.
**** Диапазон значений обусловлен работой прибора одновременно в тревожном режиме и групповом оповещении при определенном количестве подключенных абонентских вызывных панелей: «от» – одна абонентская вызывная панель, «до» – четыре абонентские вызывные панели.
Вас также может заинтересовать:

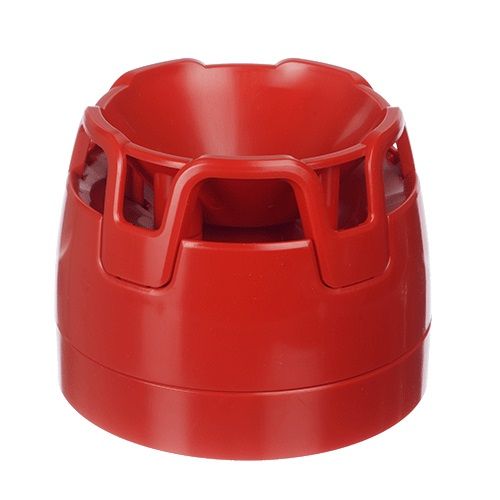

Звуковой оповещатель, пластик. корпус, внутр. исполнение, 9-13.8В, 35мА, 105дБ, 67х67х41мм, 0.07 кг, -30С..+56C, IP 52. Пониженное токопотребление и высокий уровень громкости!
