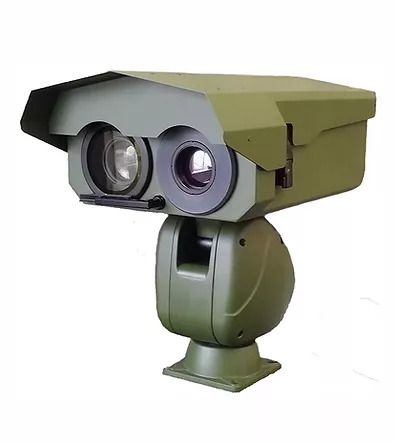

Двухканальная интегрированная система DWTECH DWT-ISG-C2436D-T660D

Двухканальная интегрированная система DWTECH DWT-ISG-C2436D-T660D

Описание изделия

•    Двухканальная интегрированная система наблюдения содержит: o Канал видимого диапазона (телекамера с
оптическим трансфокатором)
•       Канал инфракрасного длинноволнового диапазона (тепловизор с объективом с переменным фокусным расстоянием и автофокусировкой)
•    Сетевое исполнение (соответствие стандарту ONVIF) •    Синхронизированное управление трансфокатором
телекамеры и тепловизора
•    Встроенный преобразователь интерфейса Moxa NPort
•    Встроенный стеклоочиститель
•    Высококачественная трансмиссия на бронзовых червячных редукторах
•    Система возврата в установленную позицию при смещении от внешнего воздействия
•       Класс защиты от внешних воздействий - IP66 •Устойчивость к ветровым нагрузкам до 67 м/c
•    Диапазон рабочих температур - от -40ºС до +60ºС •    Интеграция с радиолокационными системами:
Orwell-R производства ЭЛВИС-НеоТек Нева производства МКиС
MRS производства НПФ «Микран»
•    Интеграция с тепловизионным локатором Филин производства ЭЛВИС-НеоТек
Система обеспечивает
•    Обнаружение человека на расстоянии до 3850м (по критерию Джонсона)*
•    Обнаружение автомобиля на расстоянии до 11800м (по критерию Джонсона)*
•    Cкорость поворота до 100°/с
•    Точность позиционирования до 0,01°

Технические характеристики:

Камера видимого спектра
Чувствительный элемент камеры - матрица    1/1.9" (IMX185) Exmor CMOS с прогрессивной разверткой
Эффективное количество пикселей    2,38 МПикс
Размер изображения    до 1920х1080
Моторизованный объектив - трансфокатор    f=10-400мм (40х) F4.5-6.8
Цифровое увеличение    12х
Угол поля зрения    от 35.5° до 0.9°
Чувствительность
в режиме «день» (цветное изображение)    0,001 лк (F1.5,1/3с,30IRE), 0,01 лк (F1.5,1/30с,30IRE)
в режиме «ночь» (черно-белое изображение)    0,0005 лк (F1.5,1/3с,30IRE), 0,005 лк (F1.5,1/30с,30IRE)

Кодер видеоканала
Стандарты    H.264, M‑JPEG, JPEG
Потоковая передача    3 потока с индивидуально настраиваемой частотой кадров и разрешением
Скорость передачи данных    до 16 Мбит/с
Разрешение (горизонтальное x вертикальное)    до 1920 x 1080
Общая задержка IP-кадров    до 300 мс (макс.)

Тепловизор
Матрица–детектор    неохлаждаемый микроболометр a-Si
Спектральный диапазон    8-14 мкм
Разрешение видеоизображения    640x480
Частота смены кадров    25 Гц
Шаг пикселей    17 мкм
Чувствительность (NETD)    ≤40 мК @ 20°и F/1,0
Цифровое увеличение    8х с шагом 0.01
Оптика    с переменным фокусным расстоянием
Фокусное расстояние    50-150мм (3х) F1.5
Угол поля зрения по горизонтали    от 12.4° до 4.2°

Кодер тепловизионного канала
Стандарты    H.264 MP, H.264 BP+ (ISO/МЭК 14496‑10),M‑JPEG, JPEG
Потоковая передача    4 потока с индивидуально настраиваемой частотой кадров и разрешением
Скорость передачи данных    От 9,6 Кбит/с до 40 Мбит/с
Разрешение (горизонтальное x вертикальное)    4CIF 704 x 576 (до 25 кадров/с), CIF 352 x 288 (до 25 кадров/с)
Общая задержка IP-кадров    до 240 мс (макс.)

Сеть
Ethernet    10/100 Base-T, автоопределение, полу/ полнодуплексный
Протоколы    ONVIF, IPv4/IPv6, UDP, TCP, HTTP, HTTPS, RTP/RTSP, RTCP, IGMP V2/V3, ICMP, ICMPv6, TCP/IP, FTP, Telnet, DHCP, DNS, DNSv6, SNMP, SMTP client(e-mail), NTP
Поворотное устройство
Угол обзора по горизонтали    360° без ограничения
Угол поворота по вертикали    от минус 90° до плюс 40°

Скорость поворота:
по горизонтали    от 0.01 до 100 градусов/сек
по вертикали    от 0.03 до 40 градусов/сек
Точность позиционирования    0,01°
Количество предустановок положений    319

Интерфейсы управления    дополнительно RS-485 через встроенный преобразователь Moxa NPort
Протоколы управления    DWTECH, Pelco-D(DE)/P

Общие характеристики

Режим работы    непрерывный
Материал корпуса    литой алюминий
Диапазон рабочих температур    от минус 40ºС до плюс 60ºС
Температура хранения    от минус 50ºС до плюс 80ºС
Защита от внешних воздействий    IP66
Напряжение питания    36 В постоянного тока
Суммарная потребляемая мощность    не более 190 Вт
Масса, не более    25 кг
