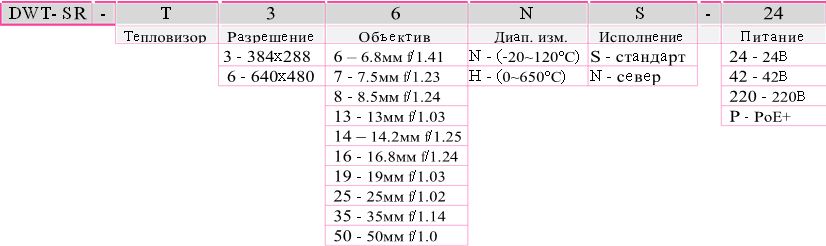

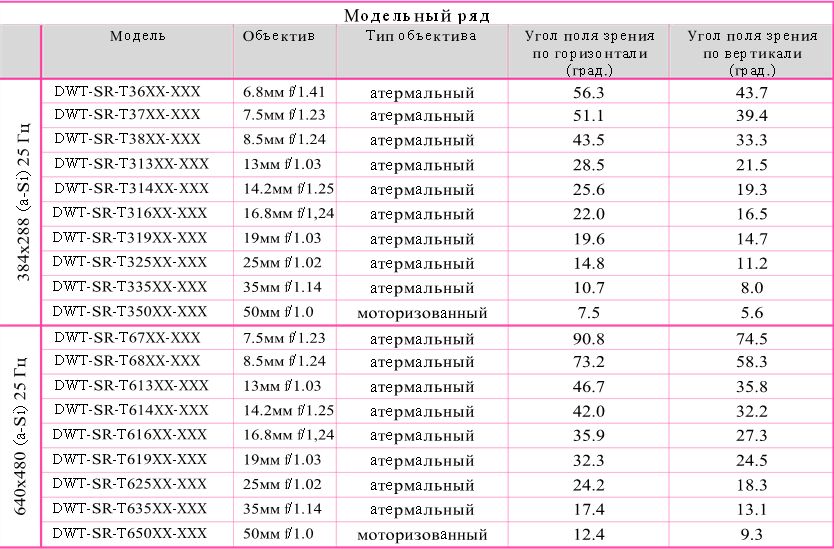

Модельный ряд - DWT-SR
Описание изделия

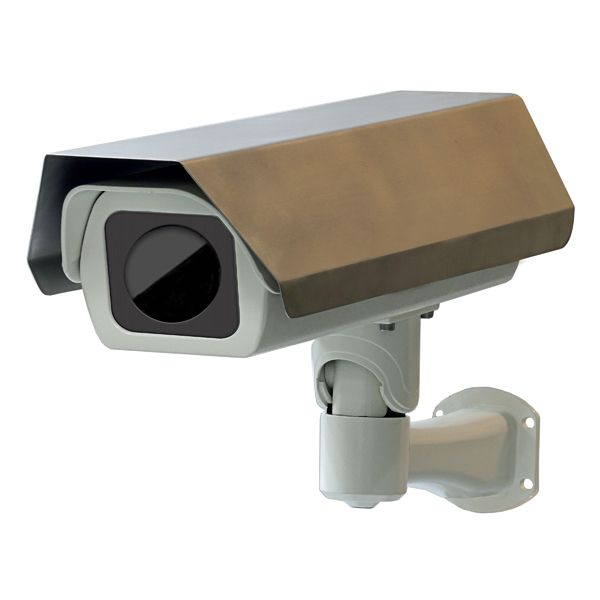

DWT-SR серия стационарных радиометрических сетевых телевизоров с широким набором вариантов исполнения
для решения задач наблюдения в любых, даже самых неблагоприятных условиях. Конструкция изделия
обеспечивает круглосуточное наблюдение в режиме реального времени 24/7 в условиях температуры
окружающей среды от -60°С до +60°С (в исполнении Север).
Применение современных неохлаждаемых микроболометров высокой чувствительности с частотой кадров 25 Гц,
позволяет в полной мере реализовать возможности алгоритмов аналитики для автоматического обнаружения
температурных перепадов. Тепловизионные камеры, используемые в изделии обладают всем необходимым
набором алгоритмов улучшения изображения для обеспечения стабильно качественного изображения в любых
условиях наблюдения. Встроенные алгоритмы автоматического контрастирования позволяют добиться удобного
для восприятия оператором изображения в условиях малоконтрастных сцен и сцен, в которых появляются
высококонтрастные объекты, на фоне которых возможно было бы потерять низко контрастный объект интереса.
Изделия оснащаются атермальными объективами, не требующими подстроки фокуса в процессе работы, а так же
моторизованными объективами с возможностью дистанционной подстройки фокуса из интерфейса камеры.
Высокопроизводительный кодер, установленный в изделии, обеспечивает трансляцию видеоизображения по сети
Ethernet. Встроенные в кодер функции видеоаналитики имеют гибкую настройку областей интереса и различных
алгоритмов срабатывания по температуре. Данные о температуре, передаются в потоке метаданных вместе с
видеоизображением в стандарте ONVIF. Функции аналитики камеры позволяют настраивать до 10 областей
интереса на сцене и вести наблюдение за температурой в каждой сцене отдельно, по измеренным данным
возможно выстраивание алгоритмов подачи тревоги по различным условиям - изменение температуры в одной
области интереса, сравнение температуры в различных областях интереса и т.д. Стандартный диапазон
измерения температур -20~120°C, расширенный диапазон измерения температур 0~650°C.
Применения кодеров со сжатием позволяет строить на базе телевизоров DWT-SR системы технологического
наблюдения не требующие высокопроизводительных каналов связи в отличии от обычных измерительных
тепловизоров. А так же совмещать потоки от радиометрических телевизоров с потоками от обычных видео камер
в едином программном комплексе. Применение стандарта ONVIF позволяет интегрировать телевизоров DWT-SR
в существующие системы технологического наблюдения без замены управляющего программного обеспечения.
Козырёк из нержавеющей стали выполняет функцию защиты камер от воздействия прямых солнечных лучей и
осадков. Функция интеллектуального холодного старта обеспечивает безопасный запуск камеры при температуре
ниже -20°С до предельной минимальной температуры эксплуатации. При этом осуществляется прогрев всех
элементов камеры со сверхнизких температур до рабочих перед подачей питающего напряжения. Что продлевает
срок службы элементов тепловизора и обеспечивает их функционирование в рамках рабочих температур.
|
Общие технические характеристики серии |
|
|
Тепловизор |
|
|
Матрица–детектор |
неохлаждаемый микроболометр a-Si |
|
Спектральный диапазон |
8-14 мкм |
|
Разрешение видеоизображения (a-Si) |
384х288 или 640x480 в зависимости от исполнения |
|
Частота смены кадров |
25 Гц |
|
Шаг пикселей |
17 мкм |
|
Чувствительность 640x480 (NETD) |
≤50 мК @ 300К и F/1,0 |
|
Чувствительность 384х288 (NETD) |
≤40 мК @ 300К и F/1,0 |
|
Погрешность измерения температуры |
±2°C или ±2% |
|
Диапазон измерения температур |
-20~120 °C |
|
Расширенный диапазон измерения температур (опционально) |
0~650 °C |
|
Кодер |
|
|
Стандарты |
H.264 MP, H.264 BP+ (ISO/МЭК 14496‑10),M‑JPEG, JPEG |
|
Потоковая передача |
2 потока с индивидуально настраиваемой частотой кадров и разрешением |
|
Скорость передачи данных |
От 9,6 Кбит/с до 6 Мбит/с |
|
Разрешение (горизонтальное x вертикальное) |
4CIF 704 x 576 (до 25 кадров/с), CIF 352 x 288 (до 25 кадров/с) |
|
Общая задержка IP-кадров |
до 240 мс (макс.) |
|
Сеть |
|
|
Ethernet |
10/100 Base-T, автоопределение, полу/ полнодуплексный |
|
Протоколы |
ONVIF, IPv4/IPv6, UDP, TCP, HTTP, HTTPS, RTP/RTSP, RTCP, IGMP V2/V3, ICMP, ICMPv6, TCP/IP, FTP, Telnet, DHCP, DNS, DNSv6, SNMP, SMTP client(e-mail), NTP |
|
Общие характеристики |
|
|
Режим работы |
непрерывный |
|
Материал корпуса |
литой алюминий |
|
Материал козырька |
нержавеющая сталь |
|
Диапазон рабочих температур (исп. стандартное) |
от минус 10ºС до плюс 60ºС |
|
Диапазон рабочих температур (исп. Север) |
от минус 60ºС до плюс 60ºС |
|
Температура хранения |
от минус 60ºС до плюс 75ºС |
|
Защита от внешних воздействий |
IP67 |
|
Напряжение питания |
24, 42, 220, PоE+ в зависимости от исполнения |
|
Общая потребляемая мощность |
не более 30 Вт |
|
Масса, не более |
6,5 кг |
