Элемент дистанционного управления ЭДУ-ПТ выдает команды модулю МПТ-1R3, к которому он подключен, по нажатию кнопок на лицевой панели.
Элемент дистанционного управления ЭДУ-ПТ обеспечивает:
- выдачу команды модулю МПТ-1 прот.R3 на запуск пожаротушения по нажатию кнопки «ПУСК»;
- выдачу команды модулю МПТ-1 прот.R3 на отмену запуска пожаротушения (остановку) по нажатию кнопки «СТОП».
- тестирование работоспособности светодиодов и зуммера по нажатию кнопки «ТЕСТ»;
- светодиодную индикацию состояния и режима работы модуля МПТ-1R3, к которому подключен ЭДУ-ПТ;
- звуковую сигнализацию при запуске пожаротушения на МПТ-1R3.
Остановка пожаротушения по нажатию кнопки «СТОП» возможна только в случае, когда МПТ-1R3 находится в режиме запуска тушения.
При запуске МПТ-1R3, когда начинается отсчет задержи на пуск тушения, ЭДУ-ПТ выдает прерывистый звуковой сигнал с частотой 1Гц. Частота повторения сигнала увеличивается по мере завершения отсчета времени задержки. При произошедшем запуске тушения звуковой сигнал становится непрерывным.
К одному модулю МПТ-1R3 в линию ТМ можно подключить до 4-х элементов ЭДУ-ПТ. Каждый ЭДУ-ПТ имеет адрес в линии для отображения на ППКП, с какого конкретно ЭДУ-ПТ производится управление. Адрес ЭДУ-ПТ задается с помощью перемычки, расположенной на плате устройства.

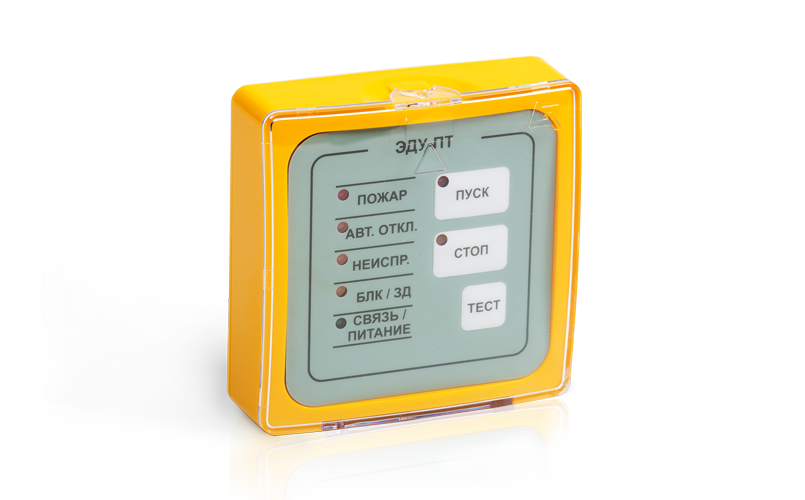

ЭДУ-ПТ имеет на лицевой панели 7 светодиодных индикаторов:
- ПОЖАР - светится при наличии пожара в зоне с МПТ-1R3;
- АВТ.ОТКЛ. - светится, если МПТ-1R3 находится в режиме «Автоматика отключена»;
- НЕИСПР. - светится при наличии неисправности на МПТ-1R3;
- БЛК/ЗД - светится при блокировки пуска на МПТ-1R3 и мигает при отсчете задержки пуска тушения на МПТ-1-R3;
- СВЯЗЬ/ПИТАНИЕ - светится при наличии питания на ЭДУ-ПТ и наличии связи ЭДУ-ПТ с МПТ-1-R3, мигает при отсутствии связи с МПТ-1-R3;
- ПУСК - мигает с постоянно увеличивающейся частотой при пуске МПТ-1-R3, пока идет отсчет времени задержки на пуск тушения, и светится при произошедшем запуске тушения.
- СТОП - постоянно светится при нажатии кнопки СТОП.
| Напряжение питания, В | от 10,2 до 14 или от 20 до 28 |
| Ток потребления в дежурном режиме, мА, не более | 20 |
| Общая длина линии связи для подключения ЭДУ-ПТ к модулю МПТ-1-R3, м, не более | 30 |
| Количество ЭДУ-ПТ, подключаемых к одному МПТ-1-R3 | 4 |
| Степень защиты оболочки | IP41 |
| Масса, г, не более | 100 |
| Ширина, мм, не более | 87 |
| Высота, мм, не более | 90 |
| Глубина, мм, не более | 45 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
| Напряжение питания, В | от 9 до 30 |
| Ток потребления в дежурном режиме, мА, не более | 20 |
| Общая длина линии связи для подключения ЭДУ-ПТ к модулю МПТ-1-R3, не более | 30 |
| Количество ЭДУ-ПТ, подключаемых к одному МПТ-1-R3 | 4 |
| Степень защиты оболочки | IP40 |
| Масса, г, не более | 100 |
| Ширина, мм, не более | 90 |
| Высота, мм, не более | 87 |
| Глубина, мм, не более | 45 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +55 |
