Элемент дистанционного управления ИР 513-10 предназначен для круглосуточной и непрерывной работы с любыми приборами и модулями, контролирующими шлейф сигнализации на замыкание либо размыкание. ИР 513-10 представляет собой устройство, осуществляющее формирование сигнала при нажатии на кнопку путем переключения «сухих контактов» перекидного типа. После нажатия на кнопку ИР остается во включенном состоянии. Снятие сигнала осуществляется возвратом кнопки в исходное положение. Для возврата кнопки в исходное положение необходимо нажать на замок (через отверстие в центре кнопки) ключом, входящим в комплект поставки, либо любым штырем диаметром не более 3 мм.
ИР 513-10 обладает следующими особенностями:
- электрическое питание для ИР не требуется;
- отсутствие светодиодной индикации;
- модифицированный механизм срабатывания;
- информация о нажатии на кнопку выдается с помощью выпадающего цветного флажка (механический индикатор), сигнализирующего о сработавшем состоянии кнопки ИР. При возврате кнопки в исходное положение флажок занимает начальную позицию.
- корпус ИР изготовлен из ударопрочного и износостойкого материала АБС;
- малые габаритные размеры и современный дизайн корпуса.
Элемент дистанционного управления ИР 513-10 выпускается в нескольких вариантах с изменяемыми параметрами:
- тип выхода;
- надпись на лицевой панели;
- цвет корпуса.
Элемент дистанционного управления, в зависимости от исполнения, может иметь следующие обозначения:
1 – Обозначение элемента дистанционного управления: ИР 513-10.
2 – Исполнение: без обозначения – с одной группой переключающихся контактов, исп.1 – с двумя группами переключающихся контактов.
3 – Надпись на лицевой панели*:
- АВАРИЙНЫЙ ВЫХОД
- ВЫЗОВ ПОЛИЦИИ
- ПОЛИЦИЯ
- ВЫЗОВ ПОМОЩИ
- ОХРАНА
- СБРОС ТРЕВОГИ
- ПОЖАРНЫЕ НАСОСЫ
- ПРОТИВОПОЖАРНАЯ ШТОРА
4 – Цвет корпуса*:
- зеленый
- белый
- синий
- желтый
*Приведены стандартные надписи и цвета корпуса. Под заказ надпись и цвет могут быть любыми.

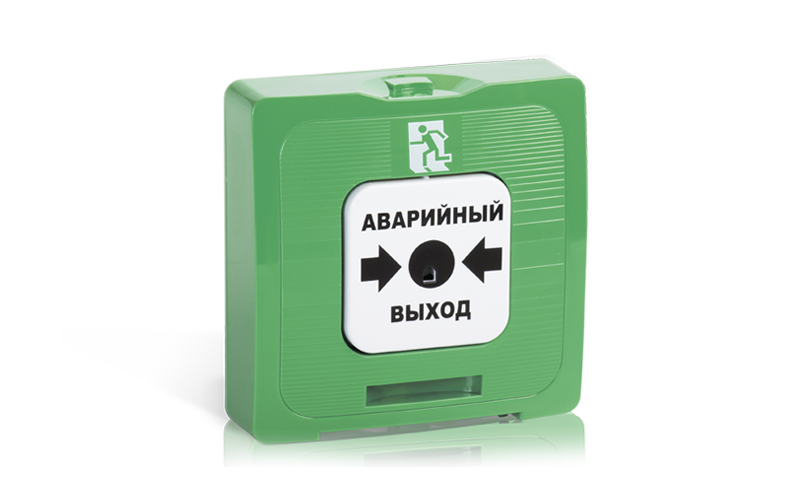

Например, элемент дистанционного управления со стандартным выходом в двухпроводный ШС с надписью Аварийный выход и корпусом зеленого цвета будет иметь следующее обозначение: ИР 513-10 «АВАРИЙНЫЙ ВЫХОД», цвет зеленый.
| Питание | Не требуется |
| Коммутация напряжения переменного тока, В, не более | 125 |
| Коммутация напряжения постоянного тока, В, не более | 30 |
| Коммутируемый ток, А, не более | 1 |
| Сработка при усилии нажатия на кнопку, Н, не менее | 25 |
| Наличие выхода реле "сухой контакт" | 1 или 2 перекидных реле |
| Степень защиты оболочки | IP31 |
| Масса, г, не более | 150 |
| Ширина, мм, не более | 88 |
| Высота, мм, не более | 85 |
| Глубина, мм, не более | 41 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -40 до +60 |
