Устройство УПКОП 135-1-1 предназначено для подключения к приборам приемно-контрольным охранно-пожарным (далее по тексту - приборы или ППКОП), обеспечивает:
– контроль и перезапрос состояния одного искробезопасного шлейфа пожарной и (или) охранной сигнализации (ШСia) с контактными и бесконтактными токопотребляющими извещателями;
– выдачу тревожных извещений в шлейф сигнализации ППКОП в случае неисправности, вскрытия корпуса либо срабатывания извещателей в искробезопасной цепи.

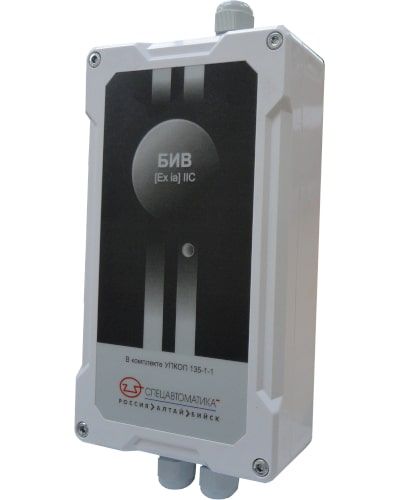

УПКОП 135-1-1 состоит из блока интерфейсного взрывозащищенного (БИВ) и элемента выносного (ЭВ).

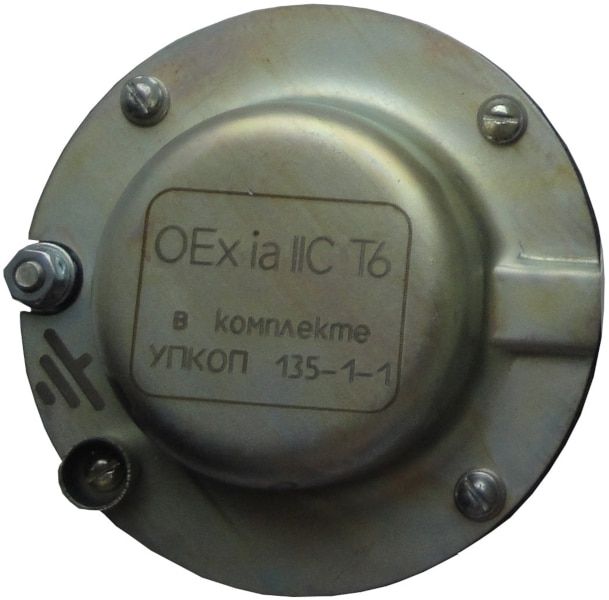

ЭВ (составная часть устройства УПКОП 135-1-1) расчитан для установки во взрывоопасных зонах, обеспечивает искробезопасность электрических цепей с уровнем взрывозащиты "ia", предназначен для подключения в искробезопасный шлейф БИВ, с включенными в него контактными и токопотребляющими пожарными и (или) охранными извещателями, в качестве оконечного элемента обеспечивает защиту оболочкой своих внутренних элементов не ниже IP54 по ГОСТ 14254-96, соответствует ГОСТ 22782.0-81, ГОСТ 22782.5-78 и имеет маркировку взрывозащиты: ЭВ 0Ех iа IIС Т6 В КОМПЛЕКТЕ УПКОП 135-1-1. Допускается применение в качестве ЭВ постоянного резистора, входящего в комплект обязательной поставки, подключаемого в конце искробезопасного шлейфа сигнализации и монтируемого в одном из корпусов извещателей.
