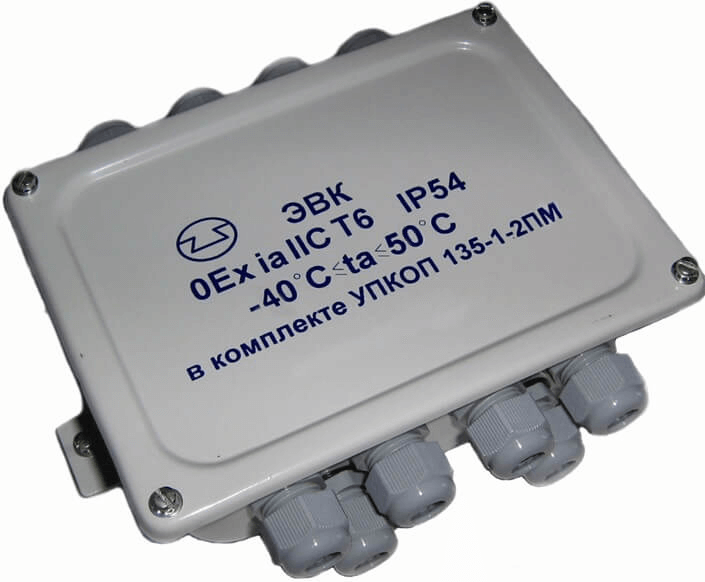

ЭВК с маркировкой взрывозащиты 0Ех iа IIС T6 в комплекте УПКОП 135-1-2ПМ может устанавливаться во взрывоопасных зонах любого класса, совместно с контактными датчиками, в качестве оконечного элемента и позволяет дополнительно обеспечить раздельный контроль и управление потребителями импульсной энергии (электровоспламенителями, пиропатронами и им подобными изделиями) без дополнительных источников питания. Схема подключения группы электровоспламенителей (до десяти импульсных потребителей к устройству приведена в Руководстве по эксплуатации.
ЭВК обеспечивает поочередную коммутацию потребителей к БИВ. БИВ задает выходной ток, а ЭВК с помощью ключей выполняет поочередную коммутацию исполнительных нагрузок (или модулей) к БИВ. В режиме «Контроль» коммутация выполняется с интервалом 5 с, в режиме «Пуск»/»Оповещение» (полярность на выходе БИВ меняется на обратную) длительность коммутации выходов около 0,2 с. Если не все выходы ЭВК задействованы, то свободные выходы следует соединить с используемыми, иначе при последовательном контроле всех выходов БИВ выдаст извещение об обрыве.
Искробезопасные параметры:
- Внутренняя (собственная) суммарная эквивалентная емкость Сi не более 20 пФ
- Внутренняя (собственная) суммарная эквивалентная индуктивность Li не более 10 мкГн
Технические характеристики:
- Степень защиты оболочкой IP54
