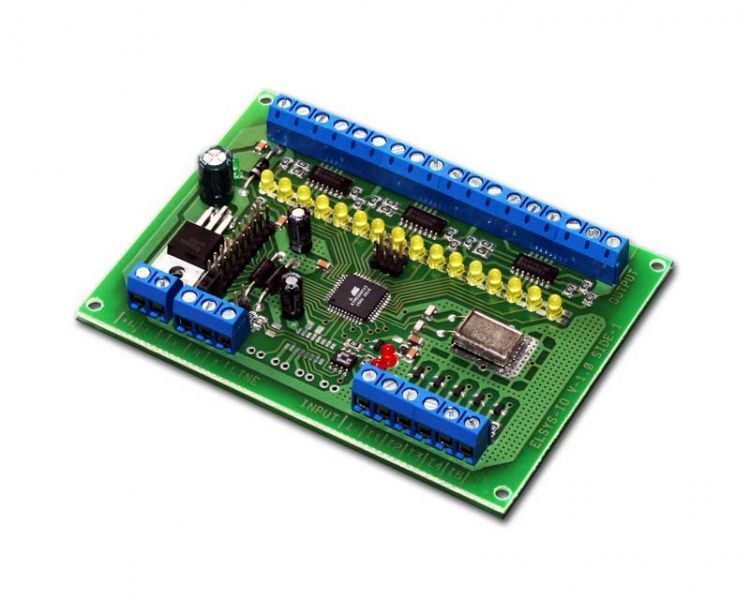

Модуль Elsys-IO/MB входит в состав СКУД Elsys и позволяет организовать 16 дополнительных выходов типа «открытый коллектор» для управления внешним оборудованием точек прохода и другими устройствами, в случае, если штатных выходов контроллеров доступа недостаточно. Модуль подключается к линии RS-485, имеет аппаратную интеграцию с контроллерами Elsys-MB модификаций Light, Standard, Pro, Pro4 и работает по запрограммированной пользователем логике без участия компьютера.
Elsys-IO/MB позволяет управлять тревожными (alarm) входами систем видеоконтроля и регистрации, слаботочными входами исполнительных устройств, светодиодными индикаторами и прочими устройствами, позволяющими изменить свое состояние замыканием одной или нескольких управляющих цепей на общую сигнальную клемму.
Функциональные возможности модуля дополнительных выходов Elsys-IO/MB
- Формирование одновременно до 16 сигналов управления внешними устройствами включением выходов типа «открытый коллектор»;
- Индивидуальное управление каждым из выходов (включение и выключение);
- Прием команд управления по интерфейсу RS-485;
- Установка адреса устройства из диапазона 1 - 63;
- Стандартный ряд скоростей обмена в диапазоне 4800 – 115200 бит/с.
Комплект поставки
- Модуль дополнительных выходов Elsys-IO/MB;
- Паспорт.
| Наименование параметра | Значение |
| Число выходов | 16 |
| Тип выходов | Открытый коллектор |
| Допустимый ток выхода | не более 70 мА |
| Допустимое напряжение на клемме выхода | не более 40 В |
| Питание устройства | 12В от внешнего источника питания |
| Ток потребления | не более 100 мА |
| Время технической готовности после включения питания | не более 1 с |
| Масса | не более 0.3 кг |
| Габаритные размеры | 135×100×40 мм. |
| Условия эксплуатации | от +5 до +40 °С, при относительной влажности воздуха не более 95 %. |
