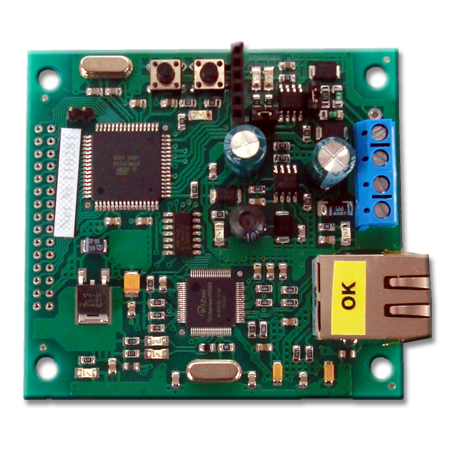

Модуль Ethernet-интерфейса для контроллеров доступа Elsys-MB вариантов исполнения Light, Standard, Pro, Pro4. Предназначен для обеспечения связи контроллеров СКУД Elsys между собой и с сервером СКУД по сети Ethernet.

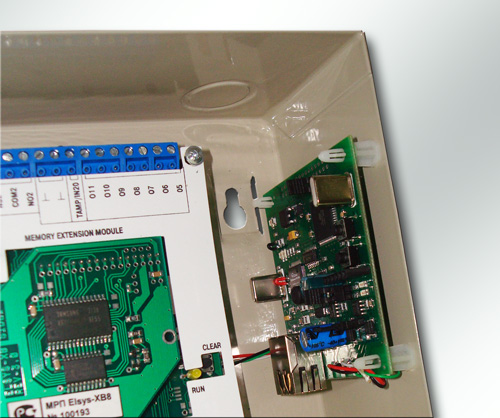

Модуль Elsys-IP устанавливается в корпус контроллера на предусмотренное посадочное место на боковой стенке корпуса:
Функциональные возможности модуля Elsys-IP
- подключение одного контроллера Elsys-MB к локальной сети Ethernet;
- обмен информацией между сервером системы контроля доступа и контроллером Elsys-MB для мониторинга событий и управления системой;
- информационное взаимодействие с другими модулями Elsys-IP, входящими в одну сетевую группу, для аппаратной реализации межконтроллерных взаимодействий и функции «глобальный антипассбэк».
Применение модуля Elsys-IP
Модуль Elsys-IP оснащён интерфейсами RS-485 и Ethernet 10/100 MBit. По двухпроводному интерфейсу RS-485 модуль подключается к контроллеру доступа, а по интерфейсу Ethernet включается в локальную вычислительную сеть. Для обмена данными с ПК и другими устройствами используется протокол UDP/IP.
Контроллеры доступа, оснащенные модулями Elsys-IP, объединяются в сетевые группы. Если необходимо обеспечить аппаратный обмен событиями между контроллерами, находящимися в разных сетевых группах, в каждую группу необходимо включить один КСК Elsys-MB-Net. В одну сетевую группу может входить до 63 контроллеров доступа с модулями Elsys-IP. Всего в системе может быть до 240 сетевых групп (до 15120 контроллеров доступа).
При использовании КСК Elsys-MB-Net обмен информацией между модулями Elsys-IP выполняется на двух уровнях. На нижнем уровне модули обмениваются информацией друг с другом, а также с КСК Elsys-MB-Net, в пределах сетевой группы. На верхнем уровне КСК Elsys-MB-Net обмениваются информацией между собой.
Каждый модуль Elsys-IP имеет уникальный аппаратный MAC-адрес, являющийся его идентификатором в сети Ethernet. MAC-адрес задаётся при изготовлении изделия и не изменяется в процессе эксплуатации.
При настройке модуля задаются IP-адрес, маска подсети и адрес шлюза и присваивается номер сетевой группы.
Комплект поставки
- Модуль Elsys-IP;
- Паспорт.
| Наименование параметра | Значение |
| Максимальное количество контроллеров Elsys-MB с модулями Elsys-IP в системе | 15120 |
| Максимальное количество контроллеров в сетевой группе | 63 |
| Максимальное количество сетевых групп в системе | 240 |
| Физический уровень интерфейса локальной вычислительной сети | Ethernet 10BaseT/100BaseTX |
| Используемые протоколы обмена в сети Ethernet | UDP/IP |
| Интерфейс обмена с базовым модулем контроллера | RS-485 |
| Напряжение питания | 10 – 24 В постоянного тока |
| Ток потребления, мА, не более | 250 |
| Время технической готовности модуля к работе после включения питания, с, не более | 5 |
| Масса модуля, не более, г | 60 |
| Габаритные размеры модуля, не более, мм | 75×70×20 |
| Условия эксплуатации | от +5 до +40 °С, при относительной влажности воздуха не более 95 %. |
