Elsys-LP - Устройство защиты линии передачи видеосигнала от грозовых разрядов ES-0104

()

Elsys-LP

Изображение товара

Elsys-LP - устройство защиты симметричной линии связи от импульсных помех высокой энергии, предназначенное для предотвращения выхода из строя систем передачи видеосигнала по протяженным симметричным линиям связи Elsys-TTV-01 и Elsys-RTV-01 при возникновении в линии связи высоковольтных помех большой энергии во время грозовых разрядов в атмосфере.

Elsys-LP включается в разрыв симметричной линии на выходе передатчика и на входе приемника видеосигнала.

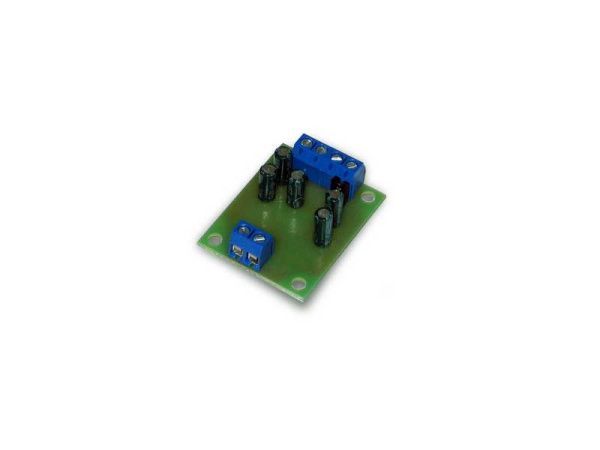

Устройство защиты выполнено в виде печатной платы с клеммными соединителями и устанавливается в погодозащитные кожухи телекамер, герметичные обогреваемые боксы, распределительные блоки на пунктах сбора видеоинформации и т. п. Elsys-LP не требует электропитания.

Для эффективной защиты системы передачи видеосигнала соответствующий контакт Elsys-LP должен быть соединен с шиной заземления как на приемной, так и на передающей стороне линии связи.

Комплект поставки

Комплект поставки включает одно устройство грозозащиты Elsys-LP.

При заказе нескольких устройств в один адрес производится упаковка комплектов в групповую тару. Паспорт и техническое описание поставляется из расчета 1 экземпляр паспорта на 10 устройств, но не менее 1 экземпляра на групповую упаковку.



Наименование параметраЗначение
Напряжение ограничения
1-й уровень, В350
2-й уровень, В6,8
Полоса пропускания по уровню -3 Дб, МГц не менее6,5
Максимальный размах входного сигнала, В6
Сопротивление потерь, не более Ом40
Потери при сопротивлении нагрузки 100…150 Ом на частоте сигнала 10Мгц, не более, Дб1
Импульсный ток разряда при tфронта = 8мкс и tспада = 20мкс, А10 000
Рабочий диапазон температур, °С+5…+45
Максимальная относительная влажность при температуре 25 °С, %85
Габаритные размеры не более, мм33×31×15
Масса не более, кг0,02

ТвинПро
0
Цена
Розничная цена: Цена по запросу 0 руб.экономия0 руб.
Производитель: ТвинПро
Артикул: ES-0104
Способы оплаты
  • Безналичный расчет
Описание

Elsys-LP - устройство защиты симметричной линии связи от импульсных помех высокой энергии, предназначенное для предотвращения выхода из строя систем передачи видеосигнала по протяженным симметричным линиям связи Elsys-TTV-01 и Elsys-RTV-01 при возникновении в линии связи высоковольтных помех большой энергии во время грозовых разрядов в атмосфере.

Elsys-LP включается в разрыв симметричной линии на выходе передатчика и на входе приемника видеосигнала.

Устройство защиты выполнено в виде печатной платы с клеммными соединителями и устанавливается в погодозащитные кожухи телекамер, герметичные обогреваемые боксы, распределительные блоки на пунктах сбора видеоинформации и т. п. Elsys-LP не требует электропитания.

Для эффективной защиты системы передачи видеосигнала соответствующий контакт Elsys-LP должен быть соединен с шиной заземления как на приемной, так и на передающей стороне линии связи.

Комплект поставки

Комплект поставки включает одно устройство грозозащиты Elsys-LP.

При заказе нескольких устройств в один адрес производится упаковка комплектов в групповую тару. Паспорт и техническое описание поставляется из расчета 1 экземпляр паспорта на 10 устройств, но не менее 1 экземпляра на групповую упаковку.



Наименование параметраЗначение
Напряжение ограничения
1-й уровень, В350
2-й уровень, В6,8
Полоса пропускания по уровню -3 Дб, МГц не менее6,5
Максимальный размах входного сигнала, В6
Сопротивление потерь, не более Ом40
Потери при сопротивлении нагрузки 100…150 Ом на частоте сигнала 10Мгц, не более, Дб1
Импульсный ток разряда при tфронта = 8мкс и tспада = 20мкс, А10 000
Рабочий диапазон температур, °С+5…+45
Максимальная относительная влажность при температуре 25 °С, %85
Габаритные размеры не более, мм33×31×15
Масса не более, кг0,02
Характеристики
Артикул производителя:ES-0104Бренд:ТвинПроСнято с производства:N
