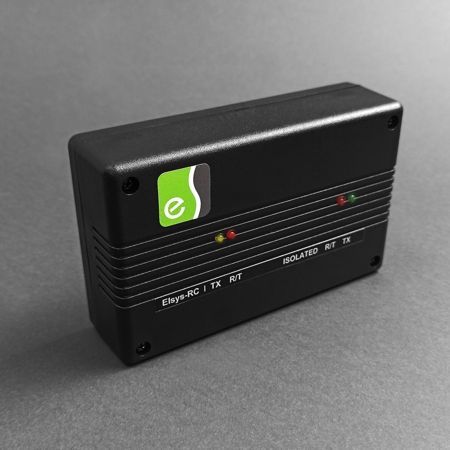

Преобразователь интерфейсов Elsys-RC-232/485 предназначен для сопряжения полудуплексной сети RS-485 СКУД Elsys с COM-портом персонального компьютера (режим преобразователя), либо для работы в режиме повторителя интерфейса RS-485. Режим работы и тип входного интерфейса выбирается при подключении преобразователя. Обеспечивается гальваническая развязка входа и выхода.
Функциональные возможности Elsys-RC-232/485
Вне зависимости от выбранного режима работы, Elsys-RC-232/485 обеспечивает:
- индикацию направления передачи и наличия данных, передаваемых в обоих направлениях;
- выбор одной из 8 фиксированных скоростей обмена: 1200 бод, 2400 бод, 4800 бод, 9600 бод, 19200 бод, 38400 бод, 57600 бод или 115200 бод для работы в режиме автоматического управления передачей;
- выбор одной из 4-х фиксированных длин кадра данных 9 бит, 10 бит, 11 бит, 12 бит для работы в режиме автоматического управления передачей;
- возможность питания либо от внешнего стабилизированного источника постоянного тока, либо от шины USB персонального компьютера.
В режиме преобразователя интерфейсов
- Преобразование сигналов интерфейса RS-232, принимаемых по линии RXD (прием данных), в сигналы двухпроводного дифференциального интерфейса RS-485 (линии A и B);
- преобразование сигналов двухпроводного дифференциального интерфейса RS-485, принимаемых по линиям A и B, в сигналы интерфейса RS-232, передаваемые по линии TXD (передача данных);
- автоматическое переключение в режим передачи информации по интерфейсу RS-485 при наличии данных на линии RXD интерфейса RS-232 и автоматическое возвращение в режим приема по окончании передачи каждого кадра данных;
- программное управление направлением передачи с компьютера сигналом DTR интерфейса RS 232;
- Гальваническая развязка цепей RS-232 и RS-485.
В режиме повторителя
- Автоматическое переключение в режим передачи в соответствующем направлении при наличии данных на входной или выходной линии RS 485 и автоматическое возвращение в режим приёма по окончании передачи каждого кадра данных;
- гальваническая развязка входной и выходной цепей RS-485.
Комплект поставки
- Преобразователь интерфейсов Elsys-RC-232/485;
- Паспорт.
| Наименование параметра | Значение |
| Напряжение питания | от 10 до 30В постоянного тока от внешнего источника питания (возможно питание от шины USB компьютера) |
| Ток потребления от шины USB | не более 220 мА |
| Ток потребления по цепи питания 12В | не более 120 мА |
| Время технической готовности после включения питания | не более 1 с |
| Масса | не более 0.2 кг |
| Габаритные размеры | 133×99×30 мм. |
| Условия эксплуатации | от +5 до +40 °С, при относительной влажности воздуха не более 95 %. |
