Elsys-RC-232/485 - Преобразователь/повторитель интерфейса, в комплекте с кабелями ES-0037

()

Elsys-RC-232/485-PC

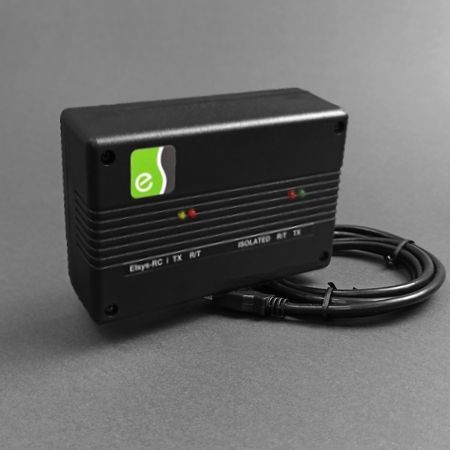

Изображение товара

Преобразователь интерфейсов Elsys-RC-232/485-PC предназначен для сопряжения полудуплексной сети RS-485 СКУД Elsys с COM-портом персонального компьютера (режим преобразователя), либо для работы в режиме повторителя интерфейса RS-485. Режим работы и тип входного интерфейса выбирается при подключении преобразователя. Обеспечивается гальваническая развязка входа и выхода.

Функциональные возможности Elsys-RC-232/485-PC

Вне зависимости от выбранного режима работы, Elsys-RC-232/485 обеспечивает:

  • индикацию направления передачи и наличия данных, передаваемых в обоих направлениях;
  • выбор одной из 8 фиксированных скоростей обмена: 1200 бод, 2400 бод, 4800 бод, 9600 бод, 19200 бод, 38400 бод, 57600 бод или 115200 бод для работы в режиме автоматического управления передачей;
  • выбор одной из 4-х фиксированных длин кадра данных 9 бит, 10 бит, 11 бит, 12 бит для работы в режиме автоматического управления передачей;
  • возможность питания либо от внешнего стабилизированного источника постоянного тока, либо от шины USB персонального компьютера.

В режиме преобразователя интерфейсов

  • Преобразование сигналов интерфейса RS-232, принимаемых по линии RXD (прием данных), в сигналы двухпроводного дифференциального интерфейса RS-485 (линии A и B);
  • преобразование сигналов двухпроводного дифференциального интерфейса RS-485, принимаемых по линиям A и B, в сигналы интерфейса RS-232, передаваемые по линии TXD (передача данных);
  • автоматическое переключение в режим передачи информации по интерфейсу RS-485 при наличии данных на линии RXD интерфейса RS-232 и автоматическое возвращение в режим приема по окончании передачи каждого кадра данных;
  • программное управление направлением передачи с компьютера сигналом DTR интерфейса RS 232;
  • Гальваническая развязка цепей RS-232 и RS-485.

В режиме повторителя

  • Автоматическое переключение в режим передачи в соответствующем направлении при наличии данных на входной или выходной линии RS 485 и автоматическое возвращение в режим приёма по окончании передачи каждого кадра данных;
  • гальваническая развязка входной и выходной цепей RS-485.

Комплект поставки

    • Преобразователь интерфейсов Elsys-RC-232/485;

комплект кабелей для подключения к COM-порту и питания от порта USB компьютера для использовании устройства в режиме преобразователя интерфейсов. Длина кабелей - 1.5 м.

  • Паспорт.



Наименование параметраЗначение
Напряжение питанияот 10 до 30В постоянного тока от внешнего источника питания (возможно питание от шины USB компьютера)
Ток потребления от шины USBне более 220 мА
Ток потребления по цепи питания 12Вне более 120 мА
Время технической готовности после включения питанияне более 1 с
Массане более 0.2 кг
Габаритные размеры133×99×30 мм.
Условия эксплуатацииот +5 до +40 °С, при относительной влажности воздуха не более 95 %.

ТвинПро
0
Цена
Розничная цена: Цена по запросу 0 руб.экономия0 руб.
Производитель: ТвинПро
Артикул: ES-0037
Быстрый заказ
Запрос на опт
СравнитьВ сравнении В закладкиВ закладках
Заказать монтаж
Способы оплаты
  • Безналичный расчет
Доставка
Описание

Преобразователь интерфейсов Elsys-RC-232/485-PC предназначен для сопряжения полудуплексной сети RS-485 СКУД Elsys с COM-портом персонального компьютера (режим преобразователя), либо для работы в режиме повторителя интерфейса RS-485. Режим работы и тип входного интерфейса выбирается при подключении преобразователя. Обеспечивается гальваническая развязка входа и выхода.

Функциональные возможности Elsys-RC-232/485-PC

Вне зависимости от выбранного режима работы, Elsys-RC-232/485 обеспечивает:

  • индикацию направления передачи и наличия данных, передаваемых в обоих направлениях;
  • выбор одной из 8 фиксированных скоростей обмена: 1200 бод, 2400 бод, 4800 бод, 9600 бод, 19200 бод, 38400 бод, 57600 бод или 115200 бод для работы в режиме автоматического управления передачей;
  • выбор одной из 4-х фиксированных длин кадра данных 9 бит, 10 бит, 11 бит, 12 бит для работы в режиме автоматического управления передачей;
  • возможность питания либо от внешнего стабилизированного источника постоянного тока, либо от шины USB персонального компьютера.

В режиме преобразователя интерфейсов

  • Преобразование сигналов интерфейса RS-232, принимаемых по линии RXD (прием данных), в сигналы двухпроводного дифференциального интерфейса RS-485 (линии A и B);
  • преобразование сигналов двухпроводного дифференциального интерфейса RS-485, принимаемых по линиям A и B, в сигналы интерфейса RS-232, передаваемые по линии TXD (передача данных);
  • автоматическое переключение в режим передачи информации по интерфейсу RS-485 при наличии данных на линии RXD интерфейса RS-232 и автоматическое возвращение в режим приема по окончании передачи каждого кадра данных;
  • программное управление направлением передачи с компьютера сигналом DTR интерфейса RS 232;
  • Гальваническая развязка цепей RS-232 и RS-485.

В режиме повторителя

  • Автоматическое переключение в режим передачи в соответствующем направлении при наличии данных на входной или выходной линии RS 485 и автоматическое возвращение в режим приёма по окончании передачи каждого кадра данных;
  • гальваническая развязка входной и выходной цепей RS-485.

Комплект поставки

    • Преобразователь интерфейсов Elsys-RC-232/485;

комплект кабелей для подключения к COM-порту и питания от порта USB компьютера для использовании устройства в режиме преобразователя интерфейсов. Длина кабелей - 1.5 м.

  • Паспорт.



Наименование параметраЗначение
Напряжение питанияот 10 до 30В постоянного тока от внешнего источника питания (возможно питание от шины USB компьютера)
Ток потребления от шины USBне более 220 мА
Ток потребления по цепи питания 12Вне более 120 мА
Время технической готовности после включения питанияне более 1 с
Массане более 0.2 кг
Габаритные размеры133×99×30 мм.
Условия эксплуатацииот +5 до +40 °С, при относительной влажности воздуха не более 95 %.
Характеристики
Артикул производителя:ES-0037Бренд:ТвинПроСнято с производства:N
