Elsys-RTV-01 - Плата приемника видеосигнала по витой паре, линия до 1500 м ES-0103

()

Elsys-RTV-01

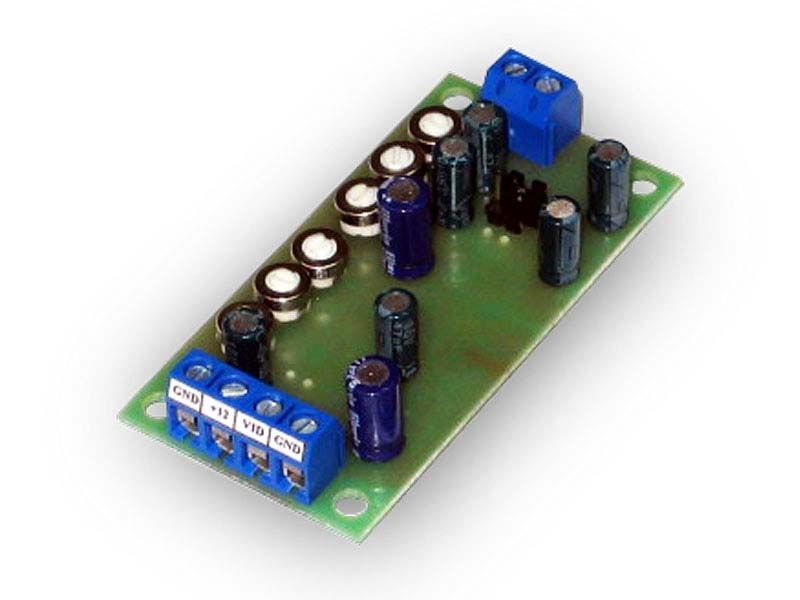

Изображение товара

Приемник Elsys-RTV-01 предназначен для приема полного телевизионного сигнала по симметричным линиям связи с волновым сопротивлением 100…140 Ом максимальной протяженностью до 1500м.

Elsys-RTV-01 обеспечивает согласование сопротивления и балансировку симметричной линии, усиление сигнала, частотную коррекцию сигнала по высоким (ВЧ), средним (СЧ) и низким частотам (НЧ) и согласование с несимметричным выходом.

Приемник Elsys-RTV-01 выпускается в виде печатной платы с клеммными соединителями и предполагает размещение устройства в герметичных обогреваемых боксах, распределительных узлах на пунктах сбора видеоинформации.

Комплект, включающий в себя приемник Elsys-RTV-01 и передатчик Elsys-TTV-01, рассчитан на использование совместно с витыми парами кабелей UTP и FTP третьей – пятой категории, ТПП, проводом П-274 и и другими линиями с нормированным волновым сопротивлением. При снижении требований к дальности передачи сигнала и / или качеству формируемого изображения, допускается применение симметричных линий других типов (ТРП, ТРВ, ШВВП и т.п.).

Комплектность поставки

Комплект поставки может включать передатчик или приемник и передатчик (комплект), в зависимости от варианта заказа.

При заказе более 5 комплектов в один адрес допускается упаковка комплектов в групповую тару. Паспорт и техническое описание в этом случае поставляется из расчета 1 экземпляр паспорта на 10 комплектов, но не менее 1 экземпляра на групповую упаковку.



Наименование параметраЗначение
Напряжение питания, В12±15%
Ток потребления не более, мА25
Полоса пропускания, МГц6,5
Максимальная длина симметричной линии связи, м1500
Рабочий диапазон температур, °С+5…+45
Максимальная относительная влажность при температуре 25 °С, %85
Габаритные размеры не более, мм86×36×15
Масса не более, кг0,07

ТвинПро
0
Цена
Розничная цена: Цена по запросу 0 руб.экономия0 руб.
Производитель: ТвинПро
Артикул: ES-0103
Способы оплаты
  • Безналичный расчет
Описание

Приемник Elsys-RTV-01 предназначен для приема полного телевизионного сигнала по симметричным линиям связи с волновым сопротивлением 100…140 Ом максимальной протяженностью до 1500м.

Elsys-RTV-01 обеспечивает согласование сопротивления и балансировку симметричной линии, усиление сигнала, частотную коррекцию сигнала по высоким (ВЧ), средним (СЧ) и низким частотам (НЧ) и согласование с несимметричным выходом.

Приемник Elsys-RTV-01 выпускается в виде печатной платы с клеммными соединителями и предполагает размещение устройства в герметичных обогреваемых боксах, распределительных узлах на пунктах сбора видеоинформации.

Комплект, включающий в себя приемник Elsys-RTV-01 и передатчик Elsys-TTV-01, рассчитан на использование совместно с витыми парами кабелей UTP и FTP третьей – пятой категории, ТПП, проводом П-274 и и другими линиями с нормированным волновым сопротивлением. При снижении требований к дальности передачи сигнала и / или качеству формируемого изображения, допускается применение симметричных линий других типов (ТРП, ТРВ, ШВВП и т.п.).

Комплектность поставки

Комплект поставки может включать передатчик или приемник и передатчик (комплект), в зависимости от варианта заказа.

При заказе более 5 комплектов в один адрес допускается упаковка комплектов в групповую тару. Паспорт и техническое описание в этом случае поставляется из расчета 1 экземпляр паспорта на 10 комплектов, но не менее 1 экземпляра на групповую упаковку.



Наименование параметраЗначение
Напряжение питания, В12±15%
Ток потребления не более, мА25
Полоса пропускания, МГц6,5
Максимальная длина симметричной линии связи, м1500
Рабочий диапазон температур, °С+5…+45
Максимальная относительная влажность при температуре 25 °С, %85
Габаритные размеры не более, мм86×36×15
Масса не более, кг0,07
Характеристики
Артикул производителя:ES-0103Бренд:ТвинПроСнято с производства:N
