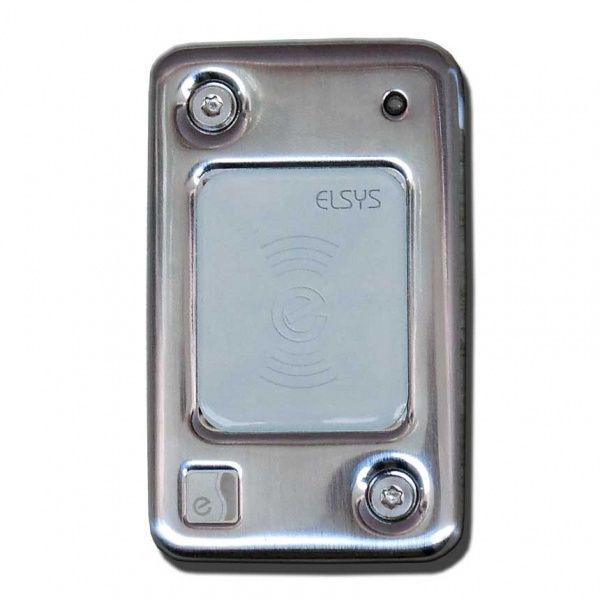

Считыватель Elsys-SW30-EH предназначен для использования в составе систем контроля и управления доступом (СКУД). Считыватель обеспечивает считывание кода с идентификаторов Proximity (бесконтактных карт и брелоков) и передачу кода в контроллеры доступа по интерфейсу Wiegand или Touch Memory.
Считыватель может использоваться в любых других системах, где необходима идентификация пользователя (охранные системы, системы платных услуг, системы защиты информации и т.п.).
Выбор режима работы считывателя Elsys-SW30-EH
Считыватель Elsys-SW30-EH обладает рядом программируемых настроек, позволяющих активировать режим защиты от дубликатов (клонов) карт и задать размерность передаваемого в контроллер доступа номера карты.
- Установка типа формата Wiegand
Для считывателя может быть выбрана разновидность формата Wiegand – Wiegand 26 (по умолчанию) или Wiegand 42.
- Передача номера карты в режиме Touch Memory
По умолчанию номер карты, передаваемый в контроллер, имеет максимальную размерность (6 байт). Если установлен режим передачи кода в диапазоне выбранного формата Wiegand, в контроллер будут передаваться младшие байты номера карты, в соответствии с установленным значением настройки «Формат Wiegand» (для Wiegand 26 – 3 байта, для Wiegand 42 – 5 байт), а старшая часть кодовой посылки Touch Memory будет дополнена нулями.
- Защита от дубликатов карт
Если включен режим защиты от дубликатов, считыватель будет игнорировать копии (клоны) карт HID и EM-Marin, изготовленные наиболее распространённым способом.
Важно! Обращаем ваше внимание на то, что такие факторы, как: размещение считывателя на металлическом основании, расположение двух или более считывателей в непосредственной близости друг от друга, оказывают негативное влияние на работу считывателя в режиме «Защита от дубликатов карт», снижая вероятность обнаружения дубликатов карт доступа.
Для выбора требуемого режима необходимо до подачи питания соединить провода в соответствии с документацией на считыватель и подать питание. Завершение активации выбранного режима сопровождается длинным звуковым сигналом и кратковременным включением световой индикации зеленого цвета. После активации режима работы необходимо отключить питание, разъединить провода и подключить считыватель к контроллеру штатным образом.
Считыватель рассчитан на непрерывную круглосуточную работу при температуре окружающего воздуха от -30 до +40 градусов Цельсия.
| Поддерживаемые типы идентификаторов | HID ProxCard II, EM-Marin |
| Расстояние считывания, см | 2-5 см |
| Выходной интерфейс | Wiegand-26, Wiegand-42, Touch Memory |
| Максимальное расстояние от считывателя до контроллера | При использовании интерфейса Touch Memory – 15 м При использовании интерфейса Wiegand – 100 м |
| Напряжение питания, В | 8-18 постоянного тока |
| Ток потребления, мА, не более | 100 |
| Индикация | Двухцветный (красный/зелёный) светодиод, зуммер |
| Средний срок службы | 10 лет |
| Гарантийный срок эксплуатации, мес. | 36 |
| Масса (нетто, брутто), не более, г | 235 / 285 |
| Габаритные размеры, не более, мм | 100×60×19 |
| Материал корпуса | нержавеющая сталь |
