Elsys-TTV-01 - Плата передатчика видеосигнала по витой паре, линия до 1500 м ES-0102

()

Elsys-TTV-01

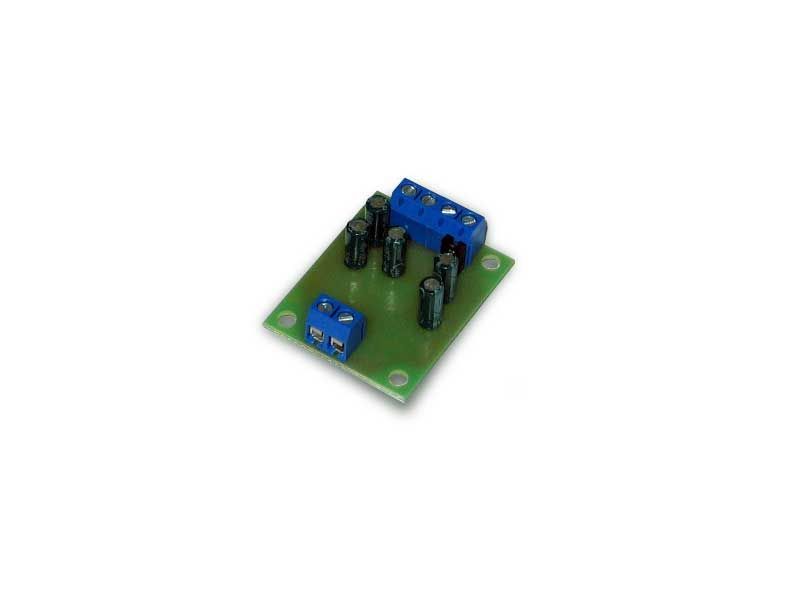

Изображение товара

Передатчик Elsys-TTV-01 предназначен для передачи полного телевизионного сигнала цветного или черно-белого изображения по симметричным линиям связи с волновым сопротивлением 100…140 Ом максимальной протяженностью до 1500м.

Elsys-TTV-01 обеспечивает согласование источника видеосигнала с несимметричным выходом с симметричной линией связи и усиление сигнала.

Передатчик Elsys-TTV-01 выпускается в виде печатной платы с клеммными соединителями и предполагает размещение устройства в погодозащитных кожухах видеокамер, распределительных узлах на пунктах сбора видеоинформации.

Комплект, включающий в себя передатчик Elsys-TTV-01 и приемник Elsys-RTV-01, рассчитан на использование совместно с витыми парами кабелей UTP и FTP третьей – пятой категории, ТПП, проводом П-274 и аналогичными.

Комплектность поставки

Комплект поставки может включать передатчик или приемник и передатчик (комплект), в зависимости от варианта заказа.

При заказе более 5 комплектов в один адрес допускается упаковка комплектов в групповую тару. Паспорт и техническое описание в этом случае поставляется из расчета 1 экземпляр паспорта на 10 комплектов, но не менее 1 экземпляра на групповую упаковку.



Наименование параметраЗначение
Напряжение питания, В12±15%
Ток потребления не более, мА15
Максимальная длина линии связи, м1500
Рабочий диапазон температур, °С+5…+45
Максимальная относительная влажность при температуре 25 °С, %85
Габаритные размеры не более, мм46×36×15
Масса не более, кг0,02

ТвинПро
0
Цена
Розничная цена: Цена по запросу 0 руб.экономия0 руб.
Производитель: ТвинПро
Артикул: ES-0102
Способы оплаты
  • Безналичный расчет
Описание

Передатчик Elsys-TTV-01 предназначен для передачи полного телевизионного сигнала цветного или черно-белого изображения по симметричным линиям связи с волновым сопротивлением 100…140 Ом максимальной протяженностью до 1500м.

Elsys-TTV-01 обеспечивает согласование источника видеосигнала с несимметричным выходом с симметричной линией связи и усиление сигнала.

Передатчик Elsys-TTV-01 выпускается в виде печатной платы с клеммными соединителями и предполагает размещение устройства в погодозащитных кожухах видеокамер, распределительных узлах на пунктах сбора видеоинформации.

Комплект, включающий в себя передатчик Elsys-TTV-01 и приемник Elsys-RTV-01, рассчитан на использование совместно с витыми парами кабелей UTP и FTP третьей – пятой категории, ТПП, проводом П-274 и аналогичными.

Комплектность поставки

Комплект поставки может включать передатчик или приемник и передатчик (комплект), в зависимости от варианта заказа.

При заказе более 5 комплектов в один адрес допускается упаковка комплектов в групповую тару. Паспорт и техническое описание в этом случае поставляется из расчета 1 экземпляр паспорта на 10 комплектов, но не менее 1 экземпляра на групповую упаковку.



Наименование параметраЗначение
Напряжение питания, В12±15%
Ток потребления не более, мА15
Максимальная длина линии связи, м1500
Рабочий диапазон температур, °С+5…+45
Максимальная относительная влажность при температуре 25 °С, %85
Габаритные размеры не более, мм46×36×15
Масса не более, кг0,02
Характеристики
Артикул производителя:ES-0102Бренд:ТвинПроСнято с производства:N
