Пусковое реле Elsys-ZCP обеспечивает ограничение пускового тока групповых цепей питания ёмкостных нагрузок (импульсных блоков питания оборудования, драйверов светодиодных светильников и т.п.), подключаемых к сети переменного тока напряжением 230В и эксплуатируемых в круглосуточном режиме.
Принцип работы пускового реле Elsys-ZCP
Большинство современных импульсных источников вторичного электропитания содержат во входной цепи фильтрующий конденсатор большой емкости. В момент подачи питающего напряжения возникает мощный импульс тока, заряжающего этот конденсатор. При параллельном соединении и одновременном включении нескольких подобных источников пиковая величина тока (пусковой ток) может значительно превышать значения тока установившегося режима.
Энергии этого импульса может оказаться достаточным для срабатывания защиты цепей на входе - предохранителя или автоматического входного выключателя.
Пусковое реле изменяет характер переходного процесса при подаче сетевого напряжения. Применение реле Elsys-ZCP позволяет снизить пусковой ток и обеспечить надежное включение оборудования после отключения питающей сети, а также уменьшить уровень электромагнитных помех при включении электропитания.

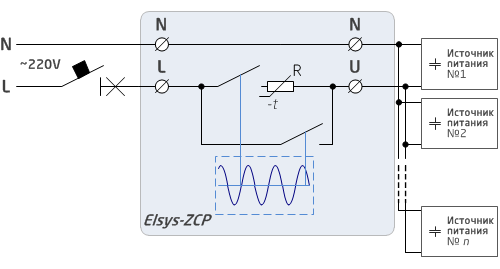

Схема подключения пускового реле Elsys-ZCP
Пусковое реле обеспечивает подключение нагрузки к питающей сети последовательно в два этапа:
Этап 1. После подачи внешнего электропитания на клеммы L и N, реле с задержкой в 3-5 периодов сетевого напряжения (60-100мс) подает питание на нагрузку через схему ограничения тока в момент перехода мгновенного значения сетевого напряжения через ноль. Так предотвращается отключение автоматических выключателей и существенно снижается амплитуда переходных процессов в цепях электропитания.
Этап 2. Реле через 3-5 периодов сетевого напряжения закорачивает схему ограничения выходного тока и подключает нагрузку к питающей сети напрямую. При этом исключается влияние реле на защитные функции автоматического выключателя, минимизируются потери мощности внутри устройства и, следовательно, его перегрев.
Пусковое реле Elsys-ZCP предназначено для установки в электрические распределительные щиты (коммутационные коробки) в разрыв цепи питания между автоматическим выключателем и нагрузкой.
Реле рассчитано на совместную эксплуатацию с автоматическими выключателями группы C и номинальным током 6А – 10А.

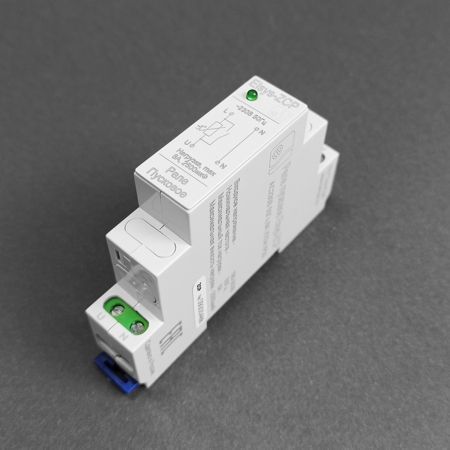

Реле выпускается в пластиковом корпусе, предназначенном для установки на стандартную монтажную DIN-рейку TH35 (ГОСТ Р МЭК 60715-2003).
| Наименование параметра | Значение |
| Напряжение питания сети переменного тока 50 Гц, В | 184 - 253 |
| Максимальный постоянный ток нагрузки, А | 8 |
| Максимальная мощность нагрузки, В*А | 1 800 |
| Максимальная суммарная емкость нагрузки, мкФ | 2500 |
| Мощность, потребляемая реле, не более, Вт | 0,8 |
| Время работы во включенном состоянии | не ограничено |
| Время включения, не более, с | 0,25 |
| Время выключения, не более, с | 0,05 |
| Износостойкость, не менее, циклов | 10 000 |
| Максимальная частота коммутации, не более, цикл./мин | 3 |
| Диапазон рабочих температур, °С | +5…+55 |
| Относительная влажность воздуха, не более, % | 95 |
| Габаритные размеры, мм | 17,6 x 90 x 63 |
| Масса, кг | 0,075 |
