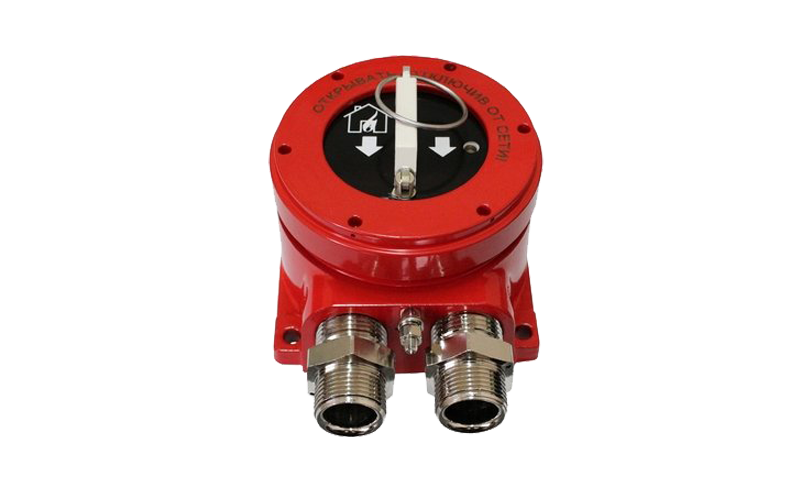

Извещатель выполняет следующие функции:
- передачу сигнала «Пожар» в приемно-контрольный прибор при нажатии кнопки / выдергивании чеки на извещателе;
- индикацию режима работы извещателя;
- тестирование работоспособности с помощью магнита.
Извещатели «ЕхИП535-1В-R3» выпускаются в двух вариантах – класса А и класса В.
Включение извещателей класса А в режим передачи тревожного извещения проводится путем удаления (выдергивания) чеки или вытягивании рычага с усилием не менее 25 Н.
Включение извещателей класса В в режим передачи тревожного извещения проводится двумя действиями – разбитием стекла с энергией более 0,29 Дж и далее нажатием кнопки.
Извещатели могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов. Вид взрывозащиты «взрывонепроницаемая оболочка», маркировка взрывозащиты по ГОСТ 31610.0‑2014 – 1Ех db IIС Т6 Gb.
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.
В системе каждый извещатель занимает один адрес.
Каждый герметизированный взрывонепроницаемый кабельный ввод позволяет ввести в корпус кабель с наружным диаметром от 8 до 12 мм.
Извещатель ЕхИП535-1В, в зависимости от исполнения, может иметь следующие обозначения:
1 – Обозначение типа извещателя: ЕхИП535-1В – извещатель пожарный ручной взрывозащищенный.
2 – Протокол: R3.
3 – Материал корпуса:
- -Н – 12Х18Н10Т;
- -А – алюминиевый сплав.
4 – Тип штуцера кабельного ввода:
- -Т (или Т- G3/4) – для прокладки кабеля в трубе с присоединительной резьбой G3/4-В;
- -Т-G1/2 – для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм;
- -К – для открытой прокладки кабеля;
- -Б – под бронированный кабель;
- -БСЗ – под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм;
- -МG1/2 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15;
- -МG3/4 – под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20);
- -М20 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5;
- -М25 – под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5;
- -З-М20 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5;
- -З-М25 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5;
- -З-М27 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2.
Примечание: при необходимости поставки извещателей с разными кабельными вводами и/или заглушками обозначение писать через плюс, например: К+Б, МG1/2+З-М20 или Т+БСЗ.
5 – Диаметр подключаемых кабелей:
- без обозначения - от 8 до 14 мм;
- 18 – для кабелей диаметром от 14 до 18 мм (со снятой броней, по поясной изоляции).
6 – Количество действий необходимое для активации извещателя: Класс B-.
7 – Гарантийный срок: по умолчанию 3 года, 5 - 5 лет.
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.35 |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb |
| Степень защиты оболочки | IP67 |
| Масса, кг, не более | 3 |
| Ширина, мм, не более | 115 |
| Высота, мм, не более | 160 |
| Глубина, мм, не более | 123 |
| Гарантийный срок эксплуатации, мес, не более | 36 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -60 до +70°С |
