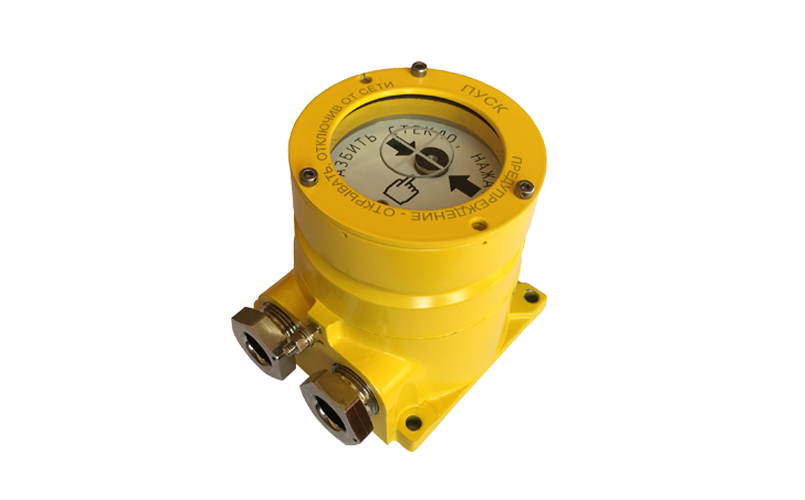

ExУДП-1-R3

ExУДП-1-R3

ЕхУДП-1-R3 выполняет следующие функции:

• передачу сигнала «Сработка УДП» в приемно-контрольный прибор при нажатии кнопки;

• индикацию режима работы УДП;

• тестирование работоспособности с помощью магнита.

Устройство дистанционного пуска ЕхУДП-1-R3 выпускается класса В. Ручное включение ЕхУДП-1-R3 в режим передачи тревожного извещения проводится двумя действиями – разбитием стекла с энергией более 0,29 Дж и далее нажатием кнопки.

По заказу возможна комплектация извещателей солнцезащитным козырьком (Козырек КС 908.3122)

Устройства дистанционного пуска могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов. В системе каждое устройство дистанционного пуска занимает 1 адрес. Вид взрывозащиты «взрывонепроницаемая оболочка d», маркировка взрывозащиты по ГОСТ 31610.0-2014 –　1Ех db IIС Т6 Gb.

Стандартные цвета корпуса УДП – желтый или оранжевый. По заказу цвет может быть изменен - зеленый, синий или чёрный. Цвет светодиода, индицирующего состояние УДП – зелёный. На передней панели располагается надпись «ПУСК» или другая надпись по заявке потребителя.

Питание и информационный обмен УДП осуществляются по двухпроводной АЛС.

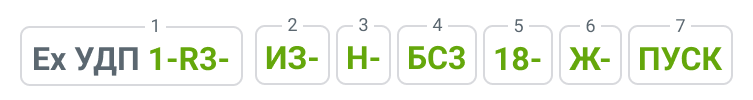

Извещатель ЕхУДП-1-R3, в зависимости от исполнения, может иметь следующие обозначения:

1 – Обозначение типа извещателя: ЕхУДП-1-R3 – извещатель пожарный ручной взрывозащищенный (протокол R3).

2 – индекс ИЗ – для адресных приборов и двумя изоляторами шлейфа.

3 – Материал корпуса:

• -Н – коррозионностойкая сталь 12Х18Н10Т;
• -А – алюминиевый сплав.

4 – Тип штуцера кабельного ввода:

• БСЗ – Под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметр кабеля со снятой броней – от 5,5 до 14 мм, диаметр внешней оболочки кабеля от 10 до 19 мм.  Допускается применение под бронированный кабель без применения заземления, а также для открытой прокладки небронированного кабеля диаметром от 6 до 14 мм;
• МG1/2 – Под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве с внутренним диаметром от 14 до 16 мм, присоединительная муфта не требуется;
• МG3/4 – Под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве с внутренним диаметром от 19 до 22 мм, присоединительная муфта не требуется;
• З-М20 – Съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М20х1,5 мм.
• З-М25 – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М25х1,5 мм.

Примечание: при необходимости поставки с извещателями разных кабельных вводов и/или заглушек обозначение писать через плюс, например: MG3/4+З-М20 или МG1/2+БСЗ.

 5 – Диаметр подключаемых кабелей:

• без обозначения - от 6 до 14 мм;
• 18 – для кабелей диаметром от 14 до 18 мм (для MG1/2 не применяется; для бронированного кабеля - диаметр со снятой броней, по поясной изоляции).

6 – Цвет корпуса по заказу (кроме красного): Ж –жёлтый, О – оранжевый, З – зелёный, С – синий, Ч – чёрный;

7 – Надпись на лицевой панели по заказу (например): ПУСК или ПУСК ПОЖАРОТУШЕНИЯ;

8 - Поставка в комплекте с козырьком КС 908.3122.
