Описание
Назначение

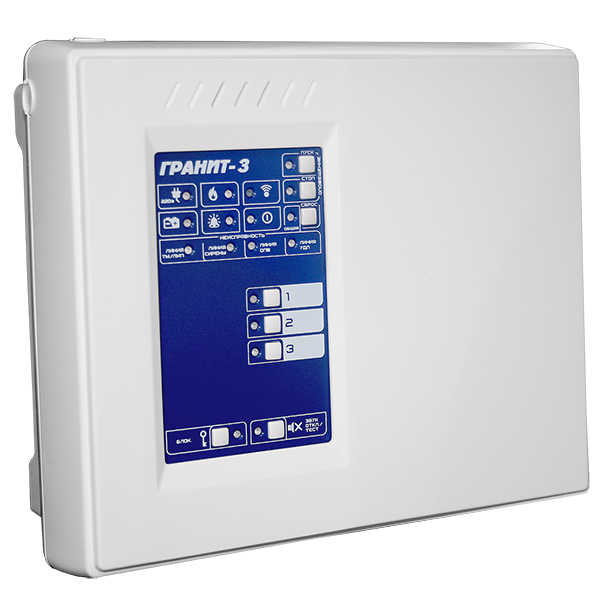

Современные многофункциональные приборы обеспечения безопасности на объекте. Линейка приборов Гранит-3,-5,-8,-12 предоставляет выбор количества зон охраны на объекте от 3–х до 12–ти.
Особенности
- Гибкая настройка прибора с использованием программного обеспечения – конфигуратора ArsProg. Подключение к компьютеру через разъем microUSB.
- Возможность ручной настройки прибора без компьютера с помощью перемычек.
- Способы постановки на охрану и снятия с охраны:
- раздельное управление шлейфами сигнализации кнопками управления, ключами ТМ;
- управление шлейфами сигнализации с помощью универсального считывателя «Портал»: Proximity-картами, набором цифрового кода кнопками, радиоканальными брелоками, ключами ТМ.
- Три выхода управления оповещателями типа «открытый коллектор»: «Лампа», «Сирена» и «Оповещение о пожаре».
- Автоматический контроль линий подключения оповещателей на обрыв или короткое замыкание.
- Выбор тактик работы охранных и пожарных шлейфов сигнализации прибора.
- Для охранных шлейфов предусмотрены тактики ТИХАЯ ТРЕВОГА и АВТОВОЗВРАТ В РЕЖИМ ОХРАНЫ.
- Тактика ТИХАЯ ТРЕВОГА позволяет не привлекать внимание при тревоге: не включается сирена, не мигает лампа. Срабатывание отображается только светодиодным индикатором прибора, выдача сигнала «Тревога» происходит на линию ПЦН1 или ПЦН2 (зависит от настроек).
- Тактика АВТОВОЗВРАТ В РЕЖИМ ОХРАНЫ: если через 3 минуты после нарушения шлейфа признаки проникновения отсутствуют, шлейф возвращается в режим охраны. При повторных нарушениях ШС формируется укороченный (10 с) звуковой сигнал и линия ПЦН размыкается.
- Прибор обеспечивает задержку на включение звукового оповещателя после нарушения охранного ШС на время 15 секунд. По умолчанию задержка установлена для ШС1, в Конфигураторе ArsProg задержку можно установить для всех охранных ШС.
- Парольная защита органов управления прибора от несанкционированного доступа.
- Встроенный источник бесперебойного питания с использованием аккумулятора 12 В, 4,5 Ач или 7 Ач. Возможность подключить внешний резервированный источник питания 12 В.
- Возможность для пользователя обновлять программу работы микроконтроллера прибора.
Поддерживает все алгоритмы работы (А, В и С) согласно свода правил СП 484.1311500.2020 "Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования", действующего с 01.03.2021 г.
| Информационная ёмкость (количество шлейфов сигнализации) | 3 | Информативность (количество основных видов извещений прибора) | 18 | Ёмкость буфера извещений (макс. количество событий в памяти прибора) | 40 | Ёмкость памяти кодов идентификаторов (макс. количество электронных ключей) (ключи ТМ / proximity-карты* / цифровые коды / брелоки) | 64 | Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм ) | 19,5 ± 0,5 В | Суммарная токовая нагрузка в ШС в дежурном режиме, не более | 1,5 мА | Напряжение / ток выходов реле ПЦН1, ПЦН2, ПЦН4, до | 100 В / 100 мА | Напряжение / ток выхода реле ПЦН3, до | ~ 250 В / 3 А | Максимально допустимый общий ток потребления по выходу +12 В | 1,5 А | Ток потребления по выходу «+12В» для питания извещателей, не более | 400 мА | Ток потребления по выходу «ОПВ» (оповещение), не более | 1 А | Ток потребления по выходу «ЛМП» для питания внешнего светового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более | 200 мА | Ток потребления по выходу «СИР» для питания внешнего звукового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более | 300 мА | Регистрируются нарушения ШС длительностью, более | 350 мс | Не регистрируются нарушения ШС длительностью, менее | 200 мс | Напряжение питания от сети (переменный ток 50 Гц) | от 187 до 242 В | Мощность, потребляемая от сети, не более | 15 ВА | Напряжение питания от аккумуляторной батареи | от 11,8 до 14,0 В | Номинальная ёмкость встроенной аккумуляторной батареи | 7 или 4,5 Ач | Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более | 50 мА | Ток потребления от аккумуляторной батареи в режиме «Пуск», «Пожар», «Тревога», не более | 70 мА | Масса прибора без аккумуляторной батареи, не более | 700 г | Габаритные размеры корпуса прибора, не более | 250 х 210 х 80 мм | Степень защиты оболочкой (степень защиты оболочкой при эксплуатации прибора закреплённого на ровной поверхности) | IP20 (IP40) | Средняя наработка на отказ прибора в дежурном режиме или в режиме снят с охраны, не менее | 40 000 часов | Вероятность эффективного срабатывания прибора | 0,97 | Срок службы | 10 лет | Диапазон рабочих температур | от - 30 до + 50 °С | Относительная влажность воздуха при +40 °С, не более | 93 % |
Характеристики
Бренд:Сибирский АрсеналЕмкость АКБ, Ач:4,5-7Материал корпуса:ПластикНапряжение питания, В:Переменное, 220Взрывозащищенное оборудование:НетКласс защиты:IP20Тип монтажа:НастенныйДиапазон рабочих температур, С:-30+50Снято с производства:N
granit_3_5_8_12_re_2022_10_20.pdfГранит -3, -5, -8, -12 (САПО.425519.028РЭ). Руководство по эксплуатации(pdf, 1.3 МБ)granit_3_5_8_12_re_2021_09_30.pdfГранит -3, -5, -8, -12 (САПО.425519.028РЭ). Руководство по эксплуатации (Выпуск до февраля 2022 г.)(pdf, 1.2 МБ)granit_3_5_8_12_re.pdfГранит -3, -5, -8, -12 . Руководство по эксплуатации (Выпуск до сентября 2021 г.)(pdf, 1.3 МБ)granit_kvartz_sert.pdfСертификат соответствия. С-RU.ЧС13.В.00250/21 срок действия до 31.08.2026(pdf, 2.7 МБ)
