TFortis SG-Cam – устройство грозозащиты предназначено для обеспечения защиты видеокамер по порту Ethernet от помех большой энергии, наведенных мощными грозовыми разрядами.
TFortis SG-Cam рекомендуется применять совместно с устройством грозозащиты для коммутаторов TFortis SG-Switch.

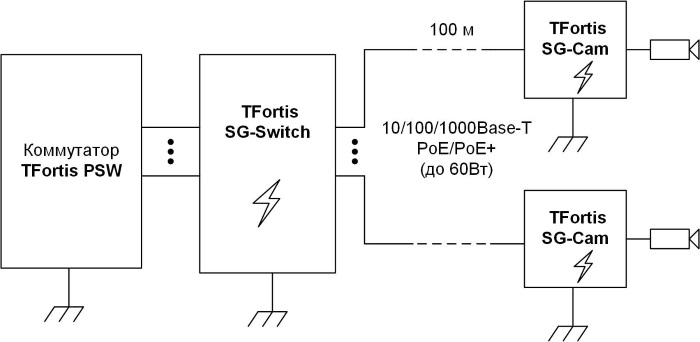

Рисунок 1. Типовая схема применения
Особенности
- Высокий уровень защиты от грозовых помех.
- Всепогодное исполнение (корпус IP67).
- Работа в широком диапазоне температур (от -55°С до +80°С).
- Размещение кабеля от видеокамеры в корпусе грозозащиты.
- Кронштейн для установки на опору или на стену.
- Поддержка Fast/Gigabit Ethernet.
- Поддержка PoE/PoE+ (IEEE802.3af/at), включая PoE 60Вт.
- Удобный визуальный контроль целостности компонентов.

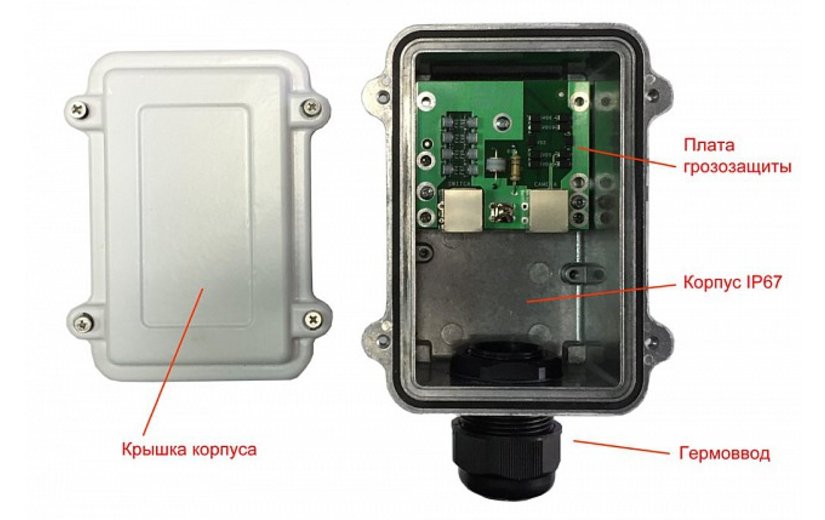

Устройство SG-Cam выполнено в металлическом корпусе с защитой от пыли и влаги IP67. Устройство имеет гермоввод со специальной резиновой втулкой, через которую осуществляется ввод сразу трех кабелей:
- Ethernet кабель от коммутатора,
- Ethernet кабель видеокамеры,
- кабель заземления.
Внутреннее пространство SG-Cam имеет достаточный объем, чтобы уложить в нем избыток кабеля, идущий от видеокамеры.
Применение одного крупного гермоввода со специальной резиновой втулкой позволяет завести RJ45 розетку камеры внутрь устройства грозозащиты, не отрезая розетку камеры (сохранив гарантию производителя видеокамеры).
| Общие характеристики | |||
| Способ передачи питания | IEEE802.3af/at (до 60Вт) | ||
| Способ передачи данных | 10/100/1000Base-T | ||
| Степень защиты от пыли и влаги | IP67 | ||
| Рабочая температура, °C | -55...+80 | ||
| Размеры, мм | 190х120х90 | ||
| Масса, кг | < 2 | ||
| Характеристики по ГОСТ IEC 61643-21 - 2014 | |||
| Защищаемые пары | (1-2), (3-6), (4-5), (7-8) | (1,2-3,6), (4,5-7,8) | |
| Номинальное рабочее напряжение, DC | Uо | 6В | 48В |
| Макс. длительное рабочее напряжение, DC | Uс | 9В | 57В |
| Номинальный ток (постоянный) | IL | 600мА+600мА | |
| линия-земля | |||
| С2 Номинальный разрядный ток (8/20) | In | 1 кА | |
| (С2 - 2 кВ/ 1 кА) Уровень напряжения защиты при In | Up | < 450 В | |
| C3 Уровень напряжения защиты при 1 кВ/мкс | Up | < 600 В | |
| Время срабатывания | tA | < 100 нс | |
| Паразитная емкость | С | < 1 пФ | |
| линия-линия | |||
| Защищаемые пары | (1-2), (3-6), (4-5), (7-8) | (1,2-3,6), (4,5-7,8) | |
| С2 Номинальный разрядный ток (8/20) | In | 200 А | 200 А |
| (В2 - 1 кВ/ 25 А) Уровень напряжения защиты при In | Up | < 15 В | < 75 В |
| С3 Уровень напряжения защиты при 1 кВ/мкс | Up | < 20 В | < 85 В |
| Время срабатывания | tA | <1 нc | <1 нc |
| Паразитная емкость | С | < 25 пФ | < 25 пФ |
| Полоса частот | 250 МГц | ||
| Потери при вводе | < 3 дБ (до 250 МГц) | ||
| Перекрестная наводка на передающем конце | < 35 дБ (до 250 МГц) | ||
Оплата
Оплатить заказ Вы можете безналичным переводом по реквизитам, указанным в выставленном счёте после оформления заказа.
Доставка
«Альянс групп»предоставляет полный комплекс услуг по доставке оборудования в любую точку страны, любым видом транспорта.
Получить приобретённый товар Вы можете удобным для Вас способом:
- Самовывозом с нашего склада, расположенного по адресу- г. Москва, 104 км. МКАД, д. 8А.
- Воспользоваться услугой доставки в пределах Москвы и Московской области. Заказ и согласование даты доставки осуществляется через Вашего менеджера.
Если сумма заказа превышает 50 тыс. рублей, доставка по одному адресу Получателя осуществляется БЕСПЛАТНО.
- Доставка заказа в регионы России осуществляется через транспортные компании. Доставка груза до транспортной компании производится нашим транспортом.
Тарифы доставки по Москве:
При сумме заказа менее 50 тыс. рублей, доставка по Москве осуществляется по тарифам зоны:
- зона 3 — 500 руб.;
- зона 1 — 1000 руб.;
- зона 2, 4 — 1500 руб.;
- зона 5 — 2000 руб
Транспортные компании, с которыми мы сотрудничаем:
- Деловые линии
- Байкал-Сервис
- СДЭК
- Энергия
- Другим удобным для вас способом по согласованию
Вас также может заинтересовать:

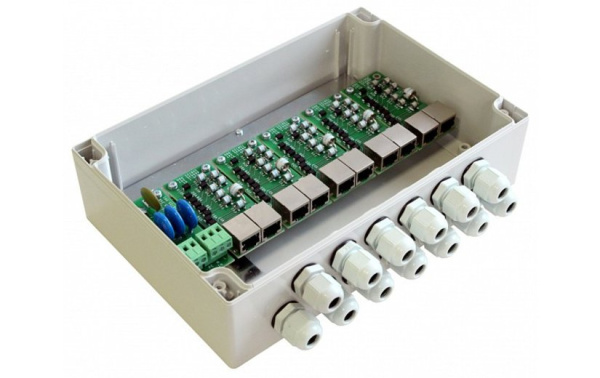

- Защищаемых портов Ethernet- 5
- Поддержка PoE/PoE+ - есть
- Скорость портов - 10/100/1000 Мбит/с
- Защищаемых линий 230В - 1
- Габаритные размеры - 240х160х90 мм
- Степень защиты - IP66
- Температура эксплуатации - от -55°С до +50°С

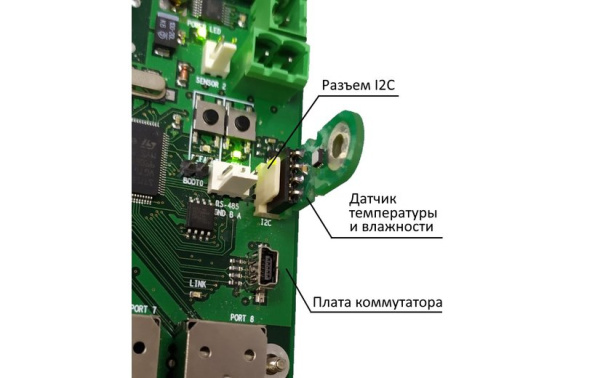

- Интерфейс - I2C
