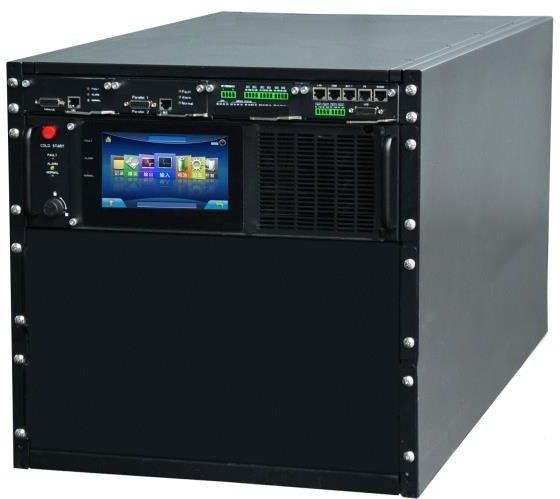

В модели FM33 10-150 кВА используется рамная конструкция, с модулями 10/15/20/25/30кВА, подходящая для стандартного 19-дюймового сетевого шкафа. В ней используется технология двойного преобразования, которая полностью устраняет проблемы сети и обеспечивает клиентам чистое синусоидальное напряжение источника питания.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Стандартный 19-дюймовый сетевой шкаф компьютерного зала, помещение МЦД, интегрированный комплексный шкаф и т.д.
ХАРАКТЕРИСТИКИ:
- Рамная конструкция
- Широкий диапазон входного напряжения
- Двойное преобразование и трехуровневая технология
- Технология цифрового управления DSP
- Выходной коэффициент мощности 0.9
- Резервирование N+X
- Коммуникации: RS485/карта реле/USB/SNMP
- Регулируемое количество аккумуляторных элементов от 30 до 50 шт.
ПРЕИМУЩЕСТВА:
- Широкий диапазон входного напряжения подходит для жестких условий энергосистемы
- DSP технология значительно повышает надежность системы
- 7-дюймовый цветной сенсорный экран, графический дисплей, простые в управлении
- Интеллектуальное управление аккумуляторными батареями продлевает срок службы батарей
Модель | FM33060 | FM33090 | FM33120 | FM33150 | |
Мощность | Шкаф | 10~60 кВА | 15~90 кВА | 20~120 кВА | 25~150 кВА |
Модуль | 10 кВА | 15 кВА | 20 кВА | 25/30 кВА | |
Макс. кол-во модулей | 2/4/6 | ||||
Вход | Фаза | 3 фазы + N + PE | |||
Номинальное напряжение | 380/400/415 В перем.тока | ||||
Диапазон напряжений | 138～485 В перем.тока | ||||
Диапазон частот | 40-70 Гц | ||||
Коэффициент мощности | ≥0.99 | ||||
Коэффициент нелинейных искажений тока | ≤3% (100% линейная нагрузка) | ||||
Диапазон напряжений байпаса | Макс. напряжение: 220В: +25% (опционально +10%, +15%, +20%); 230В: +20% (опционально +10%, +15%); 240В: +15% (опционально +10%)；Мин. напряжение: - 45% (опционально -20%、-30%) | ||||
Диапазон защиты по частоте: ±10% | |||||
Доступ к генератору | Да | ||||
Выход | Фаза | 3 фазы + N + PE | |||
Номинальное напряжение | 380/400/415 В перем.тока | ||||
Коэффициент мощности | 1 | ||||
Регулировка напряжения | ±1% | ||||
Частота | Режим сети | ±1%,±2%,±4%,±5%,±10% от номинальной частоты (опционально) | |||
Режим аккумуля тора | (50/60±0.1%) Гц | ||||
Коэффициент амплитуды | 3:1 | ||||
Коэффициент нелинейных искажений | ≤2% с линейной нагрузкой, ≤5% с нелинейной нагрузкой | ||||
КПД | 95% | ||||
Перегрузка | ≤110%, переход на байпас через 60 мин; ≤125%, переход на байпас через 10 мин; ≤150%，переход до байпаса через 1 мин | ||||
Батарея | Напряжение | ±180В/192В/±204В/±216В/±228В/±240/±252/±264/±276/±288/±300 В пост. тока (30/32/34/36/38/40/42/44/46/48/50 шт. по выбору) | |||
Зарядный ток | Шкаф ИБП | 2-уровневый шкаф: макс. 20 A / 4-уровневый шкаф: макс. 40 A / 6-уровневый шкаф: макс. 60 A | |||
Модуль ИБП | макс. 10 A | ||||
Время передачи | От сети к аккумулятору: 0 мс; от сети к байпасу: 0 мс | ||||
Защита | Аварийный сигнал | перегрузка, нарушение работы электросети, неисправность ИБП, разряд батареи и т.д. | |||
Защита | короткое замыкание, перегрузка, повышенная температура, разряд батареи, сигнал неисправности вентилятора | ||||
Интерфейс связи | RS485, сухой контакт, SNMP | ||||
Внешние условия | Рабочая температура | 0℃～40℃ | |||
Температура хранения | -25℃～55℃ | ||||
Влажность | 0～95% без конденсации | ||||
Высота | < 1500 м | ||||
Другое | Габариты (Г*Ш*В) мм | Шкаф | 2 уровня: 750x485x828 / 4 уровня: 750x485x916 / 6 уровней: 750x485x1005 | ||
Модуль | 620x440x86 мм | ||||
Вес (кг) | Шкаф | 63/75/87 | |||
Модуль | 10/15/20k 20.8 кг, 25/30K 21.6 кг | ||||
Стандарты | EN62040-1, EN62040-2 | ||||
