ИБП переменного тока ШТИЛЬ SR1106L

()

ИБП переменного тока ШТИЛЬ SR1106L

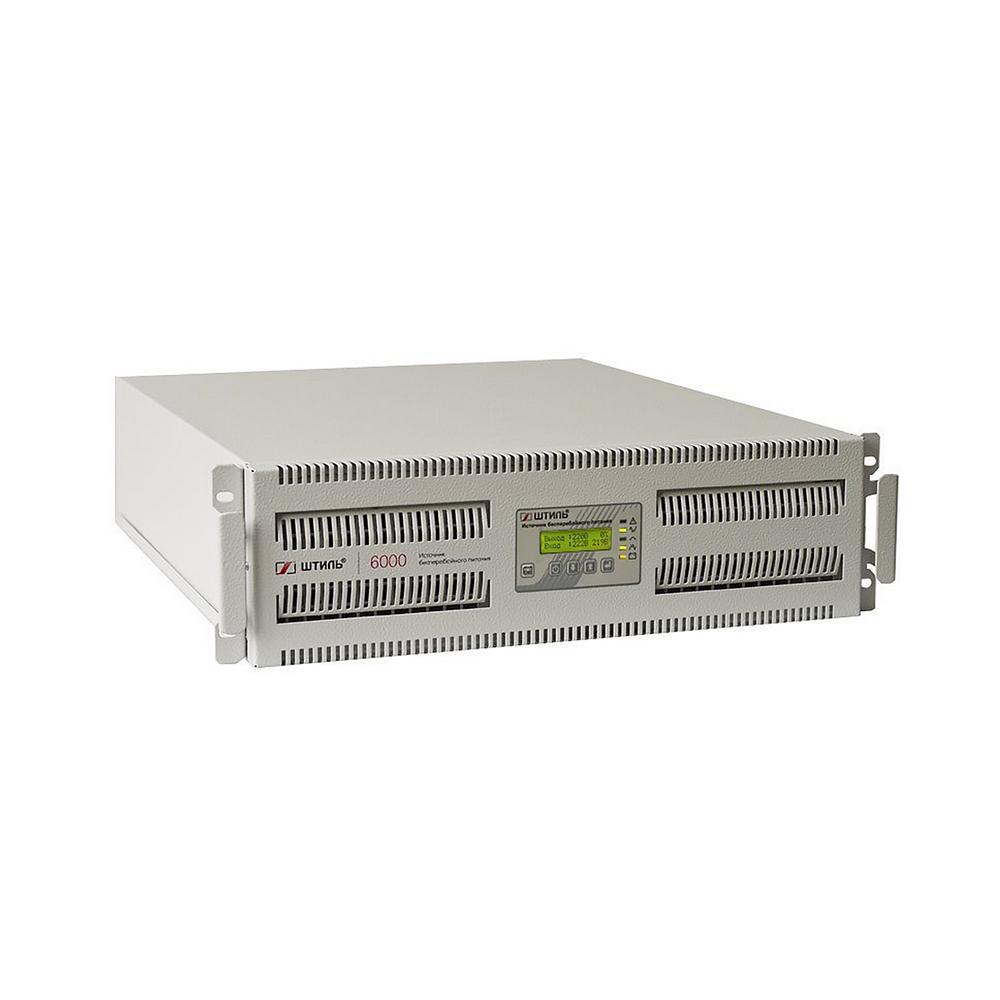

Изображение товара

Онлайн ИБП SR1106L предназначен для обеспечения бесперебойного электропитания в случае пропадания сетевого напряжения однофазной нагрузки суммарной мощностью 6 кВА /5,4 кВт, например:

  • серверов и центров обработки данных;
  • телекоммуникационного оборудования;
  • диагностических медицинских аппаратов;
  • конвейерного и станочного оборудования;
  • систем сигнализации и аварийного освещения.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1106L отлично функционирует в связке с дизельгенераторными установками.

SR1106L – ИБП онлайн топологии с технологией двойного преобразования энергии, благодаря чему устройство позволяет:

  • стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
  • моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
  • питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5% при линейной нагрузке.

Функциональность

  • плавный пуск;
  • резервное питание до 50 мин (за счёт подключения внешних батарейных модулей) или до 9,5 ч (при установке внешнего ЗУ и подключения фронттерминальных батарей) при 100% нагрузке;
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения) ;
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга;
  • большой выбор дополнительных аксессуаров.

Высокая надежность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Установка и подключение

SR1106L имеет стоечное исполнение и предназначен для установки в 19-дюймовые направляющие телекоммуникационных шкафов и стоек.

Для электропитания нагрузки на задней панели устройства имеются три компьютерных розетки С13 и клеммные колодки. Подключение ИБП к сети осуществляется через клеммные колодки.

Автономная работа

SR1106L оснащен встроенным зарядным устройством (ток 4 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 110 мин или 9,5 ч соответственно (при 100% нагрузке).

Установка внешних батарей осуществляется в специальные батарейные модули или телекоммуникационные шкафы.

В SR1106L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

В ИБП SR1106L используется современная многоуровневая система защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • импульсных перенапряжений и сетевых высокочастотных помех;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Встроенный автоматический байпас осуществляет бесперебойное переключение питания нагрузки на сеть в случае выхода ИБП из строя или его перегрузке.

Средства мониторинга

Для модели SR1106L может быть применена опция дистанционного контроля и управления. Для этого потребуется установка плат расширения. В ассортименте представлено четыре модели таких плат со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Мониторинг и управление ИБП после установки платы можно выполнять двумя способами: через веб-браузер или ПО Shtyl Device Manager (SDM). Обращаем внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Комплектация:

  • ИБП переменного тока SR1106L - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Упаковка - 1 шт.

МодельSR1106L
Топологияon-line
Максимальная выходная мощность, кВА/кВт6/5,4
Максимальная выходная мощность, кВА6
Максимальная выходная мощность, кВт5.4
Число фаз1 в 1
Количество фаз, вход1
Количество фаз, выход1
Номинальное входное напряжение, В220
Диапазон входного фазного напряжения, В90-310
Номинальная входная частота, Гц50
Диапазон входной частоты, Гц45-55 (50±10%)
Номинальное выходное напряжение, В220/230/240 (по умолчанию - 220)
Стабилизация выходного напряжения, %±2
Допустимая перегрузка<105% - непрерывная работа, 105-150% - не менее 5 с
Номинальное напряжение АБ, В192
Максимальный зарядный ток, Аот 1 до 4 (шаг настройки – 0,5 А)
Размещение аккумуляторных батарейВнешнее
Наличие батарей в комплектенет
Емкость АБ, А*чвнешние
Время автономной работы для полной нагрузки, минзависит от емкости АБ
Исполнениев стойку 19"
Размер без упаковки (ШхВхГ), мм484x89x549
Размер в упаковке (ШхВхГ), мм560х230х660
Масса, кг19,5
Диапазон температуры окружающей среды, °С+5 ... +40
Диапазон температуры окружающей среды при транспортировке и хранении, °С-40 ... +40
Гарантийный срок, мес24

Штиль
141590
Производитель: Штиль
141 590 руб. 141 590 руб.0 руб.
шт В корзину Подписаться В корзине
Способы оплаты
  • Безналичный расчет
Описание

Онлайн ИБП SR1106L предназначен для обеспечения бесперебойного электропитания в случае пропадания сетевого напряжения однофазной нагрузки суммарной мощностью 6 кВА /5,4 кВт, например:

  • серверов и центров обработки данных;
  • телекоммуникационного оборудования;
  • диагностических медицинских аппаратов;
  • конвейерного и станочного оборудования;
  • систем сигнализации и аварийного освещения.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1106L отлично функционирует в связке с дизельгенераторными установками.

SR1106L – ИБП онлайн топологии с технологией двойного преобразования энергии, благодаря чему устройство позволяет:

  • стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
  • моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
  • питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.

Превосходные технические характеристики

  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • выходной коэффициент мощности – 0,9;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5% при линейной нагрузке.

Функциональность

  • плавный пуск;
  • резервное питание до 50 мин (за счёт подключения внешних батарейных модулей) или до 9,5 ч (при установке внешнего ЗУ и подключения фронттерминальных батарей) при 100% нагрузке;
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения) ;
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга;
  • большой выбор дополнительных аксессуаров.

Высокая надежность

  • многоуровневая электронная система защиты;
  • автоматический перезапуск при восстановлении после аварий;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы не менее 10 лет.

Энергоэффективность

  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Установка и подключение

SR1106L имеет стоечное исполнение и предназначен для установки в 19-дюймовые направляющие телекоммуникационных шкафов и стоек.

Для электропитания нагрузки на задней панели устройства имеются три компьютерных розетки С13 и клеммные колодки. Подключение ИБП к сети осуществляется через клеммные колодки.

Автономная работа

SR1106L оснащен встроенным зарядным устройством (ток 4 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 110 мин или 9,5 ч соответственно (при 100% нагрузке).

Установка внешних батарей осуществляется в специальные батарейные модули или телекоммуникационные шкафы.

В SR1106L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

  • 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
  • на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
  • до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Защита

В ИБП SR1106L используется современная многоуровневая система защиты от:

  • перегрузки и короткого замыкания;
  • внутреннего перегрева;
  • импульсных перенапряжений и сетевых высокочастотных помех;
  • переходных процессов при коммутации и нелинейных искажений;
  • «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Встроенный автоматический байпас осуществляет бесперебойное переключение питания нагрузки на сеть в случае выхода ИБП из строя или его перегрузке.

Средства мониторинга

Для модели SR1106L может быть применена опция дистанционного контроля и управления. Для этого потребуется установка плат расширения. В ассортименте представлено четыре модели таких плат со следующими интерфейсами:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Мониторинг и управление ИБП после установки платы можно выполнять двумя способами: через веб-браузер или ПО Shtyl Device Manager (SDM). Обращаем внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Комплектация:

  • ИБП переменного тока SR1106L - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Упаковка - 1 шт.

МодельSR1106L
Топологияon-line
Максимальная выходная мощность, кВА/кВт6/5,4
Максимальная выходная мощность, кВА6
Максимальная выходная мощность, кВт5.4
Число фаз1 в 1
Количество фаз, вход1
Количество фаз, выход1
Номинальное входное напряжение, В220
Диапазон входного фазного напряжения, В90-310
Номинальная входная частота, Гц50
Диапазон входной частоты, Гц45-55 (50±10%)
Номинальное выходное напряжение, В220/230/240 (по умолчанию - 220)
Стабилизация выходного напряжения, %±2
Допустимая перегрузка<105% - непрерывная работа, 105-150% - не менее 5 с
Номинальное напряжение АБ, В192
Максимальный зарядный ток, Аот 1 до 4 (шаг настройки – 0,5 А)
Размещение аккумуляторных батарейВнешнее
Наличие батарей в комплектенет
Емкость АБ, А*чвнешние
Время автономной работы для полной нагрузки, минзависит от емкости АБ
Исполнениев стойку 19"
Размер без упаковки (ШхВхГ), мм484x89x549
Размер в упаковке (ШхВхГ), мм560х230х660
Масса, кг19,5
Диапазон температуры окружающей среды, °С+5 ... +40
Диапазон температуры окружающей среды при транспортировке и хранении, °С-40 ... +40
Гарантийный срок, мес24
Характеристики
Бренд:ШтильСнято с производства:N

Оплата

Оплатить заказ Вы можете безналичным переводом по реквизитам, указанным в выставленном счёте после оформления заказа.

Доставка

«Альянс групп»предоставляет полный комплекс услуг по доставке оборудования в любую точку страны, любым видом транспорта.

Получить приобретённый товар Вы можете удобным для Вас способом:

  • Самовывозом с нашего склада, расположенного по адресу- г. Москва, 104 км. МКАД, д. 8А.
  • Воспользоваться услугой доставки в пределах Москвы и Московской области. Заказ и согласование даты доставки осуществляется через Вашего менеджера.

Если сумма заказа превышает 50 тыс. рублей, доставка по одному адресу Получателя осуществляется БЕСПЛАТНО.

  • Доставка заказа в регионы России осуществляется через транспортные компании. Доставка груза до транспортной компании производится нашим транспортом.

Тарифы доставки по Москве:


При сумме заказа менее 50 тыс. рублей, доставка по Москве осуществляется по тарифам зоны:

  • зона 3 — 500 руб.;
  • зона 1 — 1000 руб.;
  • зона 2, 4 — 1500 руб.;
  • зона 5 — 2000 руб

Транспортные компании, с которыми мы сотрудничаем:

Вас также может заинтересовать:
