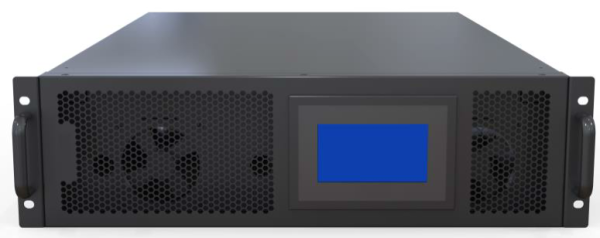

ИБП переменного тока Штиль STR1103SL (АБ 72В)

Онлайн ИБП STR1103SL универсального исполнения предназначен для обеспечения бесперебойного и качественного электропитания техники различных сфер применения суммарной мощностью до 3000 ВА /2700 Вт, например:

• серверных комнат и рабочих станций локальных вычислительных сетей;
• автоматизированных систем управления;
• систем безопасности, сигнализации и видеонаблюдения;
• электрочувствительной бытовой техники.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1103SL отлично функционирует в связке с дизельгенераторными установками.

STR1103SL построен на основе наиболее совершенной технологии организации качественного электропитания (двойного преобразования энергии), благодаря чему устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим;
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением.

Превосходные технические характеристики

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
• выходное напряжение настраивается в диапазоне 220-240 В.

Функциональность

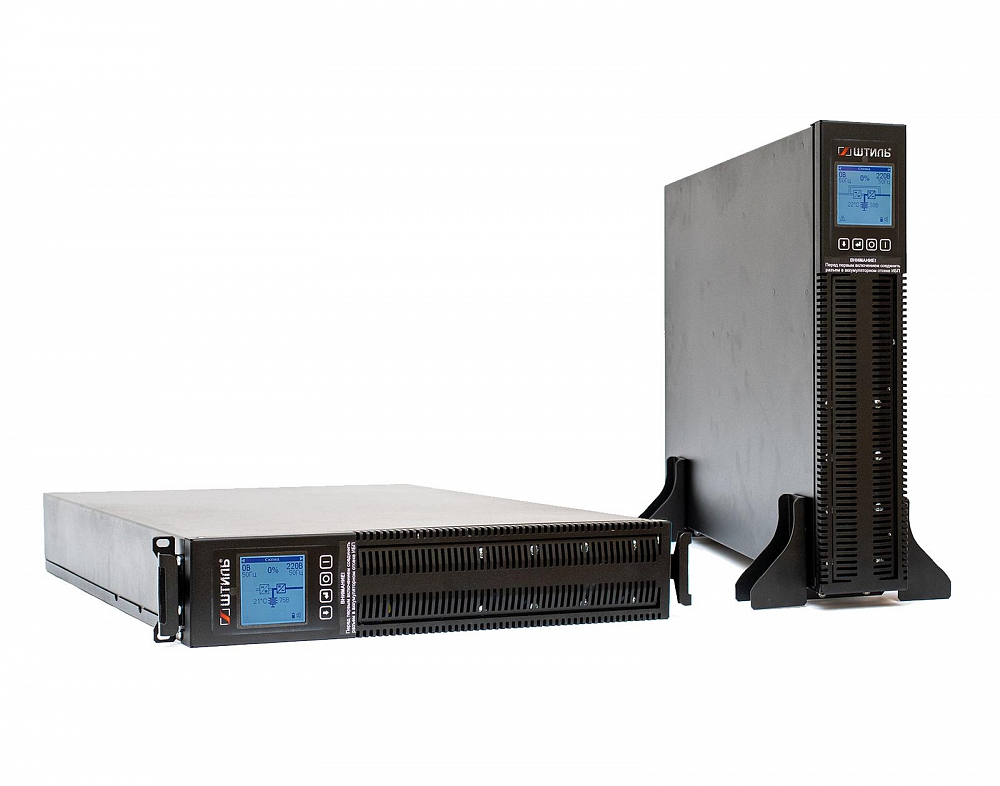

• универсальное исполнение – напольное/стоечное;
• функция «горячей» замены АБ без отключения оборудования;
• ЖК-дисплей со встроенным гироскопом;
• плавный пуск;
• резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
• сегментация нагрузки на основную и неприоритетную;
• совместимость в работе с генераторами;
• функция «холодного» старта;
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга.

Высокая надежность

• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.

Энергоэффективность

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Установка и подключение

Форм-фактор ИБП – универсальный, что позволяет размещать устройство двумя вариантами: вертикально на ровной горизонтальной поверхности (на металлические упоры), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Все крепежные детали включены в комплект поставки устройства.

На задней панели ИБП расположены разъемы для подключения нагрузок: восемь «компьютерных» розеток С13 и одна розетка С19. Входная сеть подключается через розетку С20.

Внимание! Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ.

Автономная работа

Автономная работа нагрузки обеспечивается встроенными АБ (9 Ач) и зарядным устройством (ток 1 А). При 100% нагрузке АБ обеспечат автономное питание нагрузки в течение 5 минут. Для увеличения времени работы от батарей к ИБП можно подключить дополнительные батарейные модули и стеллажи.

В случае выхода из строя встроенных АКБ предусмотрена их «горячая» замена, которая не повлияет на гарантию.

Внимание! Изначально внутренние АБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

В STR1103SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

STR1103SL имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства.

Информация на ЖК-дисплее:

• значение входного напряжения и входной частоты;
• значение выходного напряжения и выходной частоты;
• процент загрузки ИБП относительно номинальной выходной мощности;
• активная и полная мощность;
• мнемосхема, отображающая состояние ИБП;
• температура, напряжение и ток АБ;
• внутренняя температура устройства;
• уровень заряда АБ и прогнозируемое время автономной работы;
• оповещение об авариях с указанием их причины;
• режимы работы: онлайн, байпас или питание от АБ;
• состояние звуковой сигнализации.

Настройка основных параметров работы ИБП:

• режима работы (on-line или ЭКО);
• режима байпаса (авто, включен или выключен);
• способа запуска (авто или по кнопке);
• выходного напряжения (220, 230 или 240 В);
• номинальной выходной частоты (50/60 Гц);
• уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
• уровня «глубокого» разряда батарей.

Запуск трех видов теста аккумуляторных батарей:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».

Система охлаждения

Устройство охлаждается с помощью двух малошумных вентиляторов, скорость вращения которых зависит от уровня нагрузки.

Защита

В ИБП STR1103SL применяется современная многоуровневая система защиты от:

• перегрузки и короткого замыкания;
• внутреннего перегрева;
• высокочастотных сетевых помех и импульсных перенапряжений;
• переходных процессов при коммутации и нелинейных искажений;
• «глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

В случае перегрузки или выхода ИБП из строя электронный байпас автоматически переключит питание нагрузки на входную сеть.

Средства мониторинга

STR1103SL имеет возможность организации локального/удаленного мониторинга и управления. Для этого в устройство устанавливаются специальные карты мониторинга. В ассортименте имеются несколько таких карт со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

ИБП с установленной платой контролируется в веб-браузере или через ПО Shtyl Device Manager (SDM).

Платы не входят в стандартную комплектацию и приобретаются отдельно.

Комплектация:

• ИБП переменного тока STR1103SL - 1 шт.
• Встроенные аккумуляторные батареи (12 В, 9 Ач) - 6 шт.
• Сетевой шнур Schuko-C19-1,8-3х1,5, длина 1,8 м - 1 шт.
• Кабель нагрузки С14-С13-1,5-3x0,75, длина 1,5 м - 1 шт.
• Кронштейн для горизонтального крепления - 2 шт.
• Упор для вертикальной установки - 2 шт.
• Защитная заглушка для разъёма типа TD50A (разъем для подключения внешних АБ) - 1 шт.
• Руководство по эксплуатации - 1 шт.
• Упаковка (картонный короб или ящик деревянный) - 1 шт.
• Гарантийный талон - 1 шт.
