ИБП переменного тока Штиль STR500SL

()

ИБП переменного тока Штиль STR500SL

Изображение товара

STR500SL – это высоконадежный ИБП напольного/стоечного исполнения топологии онлайн. Модель способна обеспечить резервное электроснабжение и защиту от нестабильного напряжения нагрузки суммарной мощностью до 500 ВА /400 Вт, например:

  • серверов и компьютеров;
  • сетевого оборудования;
  • систем безопасности, аварийной сигнализации и видеонаблюдения;
  • музыкального оборудования и аудиовизуальной техники;
  • бытовой техники небольшой мощности.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности ИБП эффективно функционирует в связке с бытовыми генераторами.

За счет того, что в STR500SL применен принцип двойного преобразования энергии, устройство:

  • выполняет непрерывную стабилизацию напряжения в диапазоне 90-295 В с высокой точностью (±2%) без перехода на аккумуляторы;
  • обеспечивает моментальный и безразрывный перевод питания техники в автономный режим при отключении электроэнергии;
  • выполняет электропитание нагрузки напряжением с идеальным синусом в любом режиме работы.
Превосходные технические характеристики
  • безразрывное мгновенное переключение на питание от АБ (онлайн топология);
  • идеальное синусоидальное выходное напряжение;
  • широкий диапазон входного напряжения (90-295 В) без перехода на АБ;
  • высокая точность стабилизации напряжения – ±2%;
  • входной коэффициент мощности – 0,99;
  • малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
  • выходное напряжение настраивается в диапазоне 220-240 В.
Функциональность
  • универсальное исполнение – напольное/стоечное;
  • «горячая» замена батарейного блока (без отключения нагрузки);
  • плавный пуск;
  • резервное питание за счёт встроенных АБ в течение 10 минут (при 100% нагрузке);
  • совместимость в работе с генераторами;
  • функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
  • встроенный автоматический байпас;
  • широкие возможности локального/удаленного мониторинга и управления.
Высокая надежность
  • многоуровневая электронная система защиты;
  • автоматический перезапуск после устранения причины аварии;
  • полный набор функций контроля и управления АБ;
  • самодиагностика при запуске и во время работы;
  • высокая перегрузочная способность (особенно важно при работе с двигателями);
  • срок службы – не менее 10 лет.
Энергоэффективность
  • поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
  • КПД 96% в режиме on-line и 99% в режиме ECO и при работе через байпас;
  • охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Установка и подключение

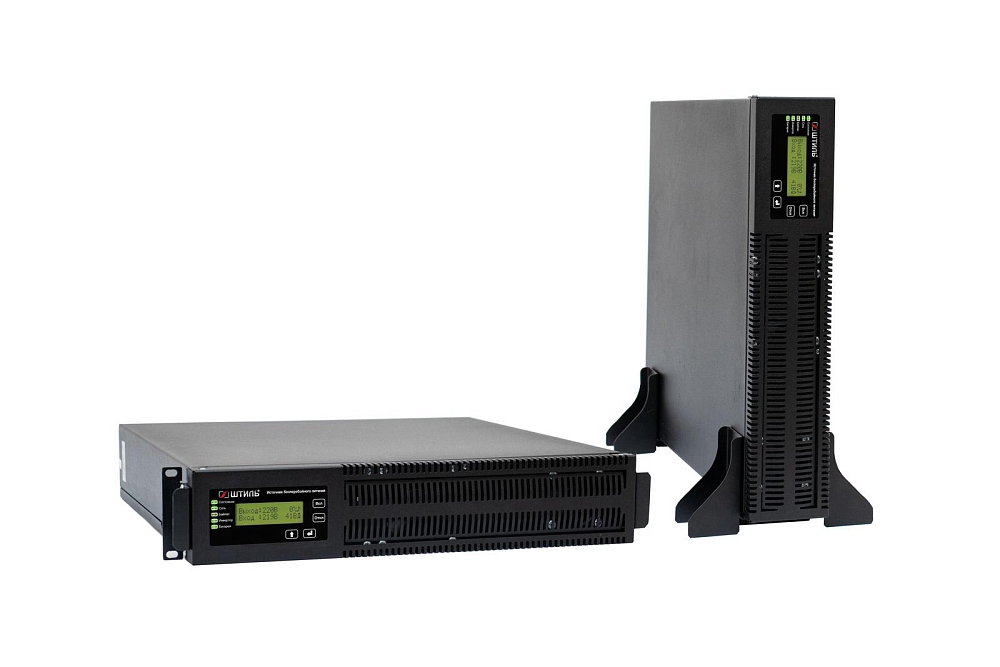

Корпус STR500SL рассчитан на два способа размещения:

  • в стойку 19 дюймов в горизонтальном положении (если прибор размещается не на полке, то рекомендуется дополнительно приобрести комплект для монтажа в стойку);
  • на пол, стол или стеллаж в вертикальном положении.

Для подключения нагрузки предусмотрены три «компьютерные» розетки С13. К электросети устройство подключается через сетевой кабель с вилкой типа «Schuko - C13» длиной 1,5 м.

Автономная работа

ИБП STR500SL имеет встроенное зарядное устройство (ток 1 А) и батарейный блок с двумя аккумуляторами емкостью 9 Ач, за счет которых устройство при 100% загрузке обеспечивает резервное питание техники в течение 10 минут.

В случае выхода из строя батарейного блока возможна его «горячая» замена, которая не повлияет на гарантию на сам ИБП.

Внимание!
Изначально внутренний батарейный блок не подсоединен к ИБП. Это сделано для того, чтобы не произошел саморазряд его аккумулятора. Перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

В STR500SL применены современные технологии по сокращению времени заряда и продлению срока службы аккумуляторов (интеллектуальный заряд и термокомпенсация заряда), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об их износе и прогнозировать время автономии подключенных электроприборов.

Панель управления

Контроль и настройка основных рабочих параметров STR500SL выполняется на панели управления с ЖК-дисплеем, функциональными клавишами и светодиодными индикаторами:

  • «Состояние» – оповещает о режиме работы устройства;
  • «Сеть» – оповещает о состоянии сети;
  • «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
  • «Инвертор» – оповещает о работе инвертора;
  • «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

  • значение входного и выходного напряжения;
  • процент загрузки ИБП;
  • значение напряжения батарей и их состояние;
  • активная и полная мощность нагрузки;
  • аварии с указанием их причин.

Настройка на ЖК дисплее:

  • режим запуска и работы;
  • выходное напряжение;
  • номинальная частота при работе от АБ;
  • режим байпаса;
  • вкл./выкл. звуковой сигнализации;
  • параметры АБ (емкость, напряжение, термокомпенсация и др.);
  • тест АБ (время и период).

Доступно три вида теста АБ:

  • 10-ти секундный (питание нагрузки в течение 10 секунд);
  • на заданное время (питание нагрузки в течение заданного времени);
  • до полного разряда (питание нагрузки до момента полного разряда батарей с измерением их емкости и калибровкой).
Система охлаждения

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.

Средства мониторинга

ИБП STR500SL имеет один слот для установки карты удаленного мониторинга. В зависимости от модели, карта может иметь следующие интерфейсы:

  • RS-232 (протокол Megatec);
  • RS-485 (протоколы Modbus RTU/Штиль);
  • USB и mini-USB;
  • Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
  • «сухие» контакты.

Состояние ИБП с установленной платой можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM).

Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.

Карты мониторинга не входят в стандартную комплектацию и приобретаются отдельно.

Защита

STR500SL имеет электронную защиту от:

  • перегрузки;
  • короткого замыкания;
  • внутреннего перегрева.

После устранения причины «ухода» в защиту ИБП автоматически перезапускается.

Кроме этого, устройство обладает защитой от импульсных перенапряжений и сетевых высокочастотных помех, а также аварийной защитой от любых неполадок (при её срабатывании устройство отключает нагрузку или безразрывно переводит её питание на сеть через байпас).

Комплектация:

  • ИБП переменного тока STR500SL - 1 шт.
  • Встроенные аккумуляторные батареи (12 В, 9 Ач) - 2 шт.
  • Сетевой кабель с вилкой типа «Schuko - C13» (евровилка), длина 1,5 м - 1 шт.
  • Кабель нагрузки С13-С14, длина 1,5 м - 1 шт.
  • Кронштейн для горизонтального крепления - 2 шт.
  • Упор для вертикальной установки - 2 шт.
  • Руководство по эксплуатации - 1 шт.
  • Упаковка (картонный короб) - 1 шт.
  • Гарантийный талон - 1 шт.

МодельSTR500SL
Топологияon-line
Максимальная выходная мощность, кВА/кВт0,5/0,4
Максимальная выходная мощность, кВА0.5
Максимальная выходная мощность, кВт0.4
Число фаз1 в 1
Количество фаз, вход1
Количество фаз, выход1
Номинальное входное напряжение, В220
Диапазон входного фазного напряжения, В90-295
Номинальная входная частота, Гц50
Диапазон входной частоты, Гц45-65
Номинальное выходное напряжение, В220/230/240 (по умолчанию - 220)
Стабилизация выходного напряжения, %±2
Номинальная выходная частота, Гц50
Стабилизация выходной частоты, %±0,2
КПД, %96
Допустимая перегрузка101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас)
Вид охлажденияПринудительное, вентиляторное
Коэффициент нелинейных искажений, %<2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Коэффициент мощности0,8
Форма выходного напряжениячистая синусоида
КПД при работе от АБ, %81
Время перехода на работу от АБ, с0 с
Номинальное напряжение АБ, В24
Максимальный зарядный ток, А1
Размещение аккумуляторных батарейВнутреннее
Наличие батарей в комплектеда
Емкость АБ, А*ч9
Количество устанавливаемых АБ, шт.2
Исполнениеуниверсальное
Высота, U2U
Размер без упаковки (ШхВхГ), мм482х89х465 (rack) 207х467х465 (tower)
Размер в упаковке (ШхВхГ), мм520х530х140
Масса, кг15
Степень защитыIP20
Диапазон температуры окружающей среды, °С+5 ... +40
Диапазон температуры окружающей среды при транспортировке и хранении, °С-40 ... +40
Относительная влажность воздуха, %от 0 до 80 (без конденсата)
Гарантийный срок, мес24
Срок службы, лет10
