ИБП переменного тока Штиль STR500SL-18

ИБП переменного тока Штиль STR500SL-18

Модель STR500SL-18 представляет собой высокопроизводительный однофазный источник бесперебойного питания топологии онлайн напольного/стоечного исполнения. Модель обеспечит резервное электроснабжение и защиту от передов напряжения ответственного оборудования суммарной мощностью до 500 ВА/400 Вт. Примерами нагрузки могут быть:

• компьютерная техника;
• сетевое оборудование;
• системы безопасности;
• аварийное освещение;
• бытовая техника небольшой мощности.

ИБП эффективно функционирует в связке с бытовыми генераторами за счет усовершенствованного алгоритма корректора коэффициента мощности.

ИБП STR500SL-18 выполнен на основе технологии двойного преобразования электроэнергии, благодаря которой обеспечивается:

• непрерывная стабилизация напряжения в диапазоне 90-295 В с высокой точностью (±2%) без перехода на аккумуляторы;
• моментальное и безразрывное переключение питания техники в автономный режим при отключении электроэнергии;
• электропитание нагрузки напряжением идеальной синусоидальной формы в любом режиме работы.

Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• широкий диапазон входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
• высокая перегрузочная способность при работе через байпас или в режиме ECO – 200% в течение 40 с.

• универсальное исполнение – напольное/стоечное;
• «горячая» замена батарейного блока (без отключения нагрузки);
• плавный пуск;
• резервное питание за счёт встроенных АБ в течение 22 минут (при 100% нагрузке);
• увеличение времени резервного питания нагрузки до 150 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей BMRT-24-18;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга и управления;
• выходное напряжение настраивается в диапазоне 220-240 В.

• многоуровневая электронная система защиты;
• автоматический перезапуск после устранения причины аварии;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.

• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 96% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

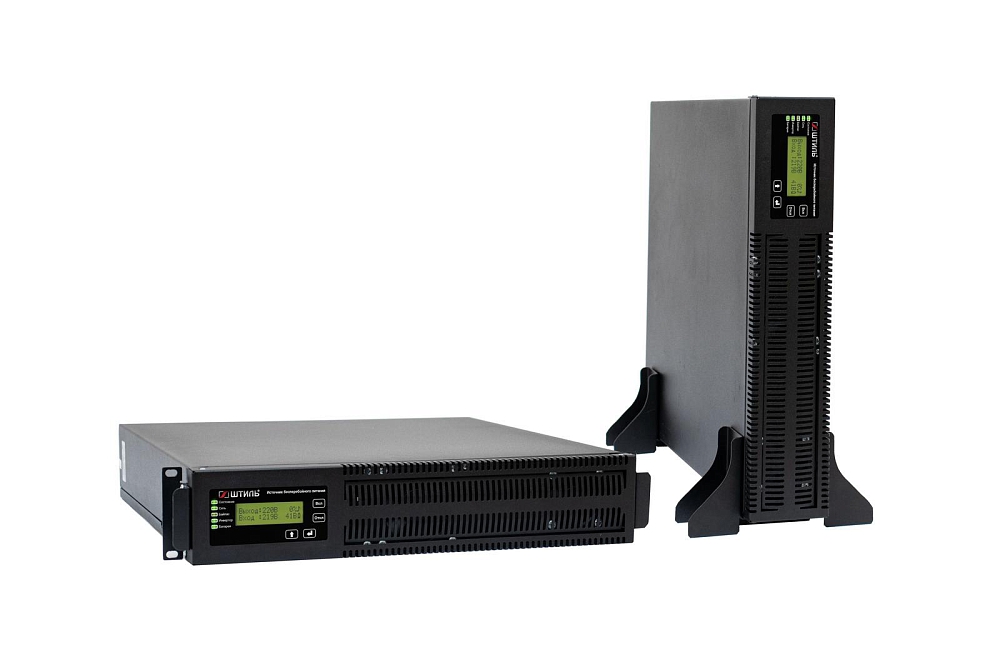

Универсальный корпус изделия позволяет устанавливать ИБП двумя способами:

• в стойку 19 дюймов в горизонтальном положении (если прибор размещается не на полке, то рекомендуется дополнительно приобрести комплект для монтажа в стойку);
• на пол, стол или стеллаж в вертикальном положении.

Для подключения оборудования на его корпусе ИБП размещен блок из трех «компьютерных» розетки С13. К электросети устройство подключается через сетевой кабель с евровилкой длиной 1,5 м.

STR500SL-18 обеспечивает автономную работу нагрузки за счет встроенного зарядного устройства (ток 5 А) и батарейного блока с аккумуляторами суммарной ёмкостью 18 Ач. При 100% загрузке потребители будут обеспечены автономным питанием в течение 22 минут.

В случае выхода из строя батарейного блока возможна его «горячая» замена, которая не повлияет на гарантию на сам ИБП.

Внимание!
Изначально внутренний батарейный блок не подсоединен к ИБП. Это сделано для того, чтобы не произошел саморазряд его аккумулятора. Перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

К ИБП STR500SL-18 можно подключать до 4 батарейных модулей BMRT-24-18, за счет чего время автономной работы может быть увеличено до 2,5 ч (при 100% загрузке). Время автономной работы нагрузки от внешних батарей указано в разделе Автономная работа.

В ИБП имеет современные технологии по сокращению времени заряда и продлению срока службы аккумуляторов (интеллектуальный заряд и термокомпенсация заряда).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
• заранее уведомить пользователя об износе АБ;
• точно прогнозировать время автономии при текущей нагрузке.

Для контроля и настройки рабочих параметров в ИБП STR500SL-18 предусмотрена панель управления с ЖК-дисплеем, функциональными клавишами и пятью светодиодными индикаторами:

• «Состояние» – оповещает о режиме работы устройства;
• «Сеть» – оповещает о состоянии сети;
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
• «Инвертор» – оповещает о работе инвертора;
• «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

Настройка на ЖК дисплее:

• режим запуска и работы;
• выходное напряжение;
• номинальная частота при работе от АБ;
• режим байпаса;
• вкл./выкл. звуковой сигнализации;
• параметры АБ (емкость, напряжение, термокомпенсация и др.);
• тест АБ (время и период).

Доступно три вида теста АБ:

• 10-ти секундный (питание нагрузки в течение 10 секунд);
• на заданное время (питание нагрузки в течение заданного времени);
• до полного разряда (питание нагрузки до момента полного разряда батарей с измерением их емкости и калибровкой).

Возможен дистанционный мониторинг работы ИБП STR500SL-18. Для этого в слот на задней панели прибора необходимо установить одну из совместимых карт расширения интерфейсов. В зависимости от модели, карта может иметь следующие интерфейсы:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Состояние STR500SL-18 можно отслеживать в веб-браузере или программе Shtyl Device Manager. Редактирование параметров ИБП осуществляется только через меню «Настройки» программы Shtyl Device Manager (SDM).

Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.

Обратите внимание! Карта не входит в комплект поставки и приобретается отдельно.

STR500SL-18 обладает электронной защитой от:

• перегрузки;
• короткого замыкания;
• внутреннего перегрева.

После устранения причины аварии устройство автоматически перезапускается.

Также ИБП оснащен молниезащитой, защитой от высокочастотных помех и неполадок в работе (при их возникновении нагрузка либо отключается, либо через байпас безразрывно переводится на сеть).

Комплектация:

• ИБП переменного тока STR500SL-18 - 1 шт.

• Сетевой кабель с вилкой типа «Schuko - C13» (евровилка), длина 1,5 м - 1 шт.
• Кабель нагрузки С13-С14, длина 1,5 м - 1 шт.
• Кронштейн для горизонтального крепления - 2 шт.
• Упор для вертикальной установки - 2 шт.
• Руководство по эксплуатации - 1 шт.
• Упаковка (картонный короб) - 1 шт.
• Гарантийный талон - 1 шт.
