Онлайн ИБП SW300L применяется для обеспечения бесперебойной работы и качественного электроснабжения критически важной нагрузки мощностью до 300 ВА/225 Вт, например:
- энергозависимых котлов отопления;
- циркуляционных насосов;
- септиков с маломощными насосами;
- блоков управления системы «умный дом»;
- систем видеонаблюдения;
- ответственных бытовых электроприборов небольшой мощности.
В SW300L применен усовершенствованный алгоритм работы корректора коэффициента мощности, благодаря которому модель отлично функционирует в связке с бытовыми генераторами.
Модель SW300L работает на основе технологии двойного преобразования энергии, за счет которой обеспечивает:
- непрерывную коррекцию напряжения в расширенном диапазоне (90-295 В) и с высокой точностью (±2%) без переключения на аккумуляторы;
- мгновенный перевод питания нагрузки на аккумуляторы при отключении электричества;
- электропитание нагрузки напряжением c идеальным синусом независимо от режима работы.
Модель работает абсолютно бесшумно благодаря примененной в ней конвекционной (безвентиляторной) системе охлаждения.
Превосходные технические характеристики- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
- бесшумная работа.
- плавный пуск;
- резервное питание до 9,5 часов за счёт подключения внешней АБ (при 100% нагрузке);
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
- встроенный автоматический байпас;
- широкие возможности локального/удаленного мониторинга и управления;
- большой ассортимент дополнительных аксессуаров.
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 10 лет.
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 91% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- система конвекционного (безвентиляторного) охлаждения.
Установка и подключение
SW300L крепится на любой ровной вертикальной поверхности, которая может выдерживать нагрузку в 4 кг. Монтаж выполняется с помощью шурупов «саморезов». Для удобства в комплект поставки ИБП входит специальный шаблон для разметки поверхности.
Прибор подключается к входной сети с помощью сетевого кабеля с евровилкой. Нагрузка подключается в EURO-розетку, расположенную на боковой панели ИБП.
Автономная работа
SW300L оснащен встроенным зарядным устройством с током заряда 6 А, благодаря чему возможно подключение внешнего аккумулятора большой емкости (от 17 до 250 Ач). Он сможет обеспечить от 18 мин до 9,5 ч автономной работы нагрузки (при 100% загрузке ИБП). Аккумуляторная батарея, в зависимости от ёмкости, размещается во внешнем напольном стеллаже.
В ИБП используются современные технологии сокращения времени заряда и продления срока службы батарей (интеллектуальный заряд и термокомпенсация заряда), а также алгоритмы, позволяющие:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- уведомлять пользователя об износе АБ;
- прогнозировать время автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).
Панель управления
Панель управления ИБП оснащена функциональными кнопками, которые позволяют включать/выключать устройство, выполнять «холодный» старт, менять режим работы (онлайн, байпас или ECO), а также тестировать АБ (10-секундное принудительное питание нагрузки от аккумулятора). Тест запускается при 3-секундном удержании кнопки «Смена режима».
Обратите внимание!Тестирование батареи рекомендуется выполнять не реже одного раза в полгода.
Кроме того, на передней панели ИБП размещены светодиодные индикаторы, отображающие состояние устройства и батареи:
- «Состояние» – режим работы устройства и возникновение аварий;
- «Байпас» – работа через байпас/ЭКО-режим;
- «Батарея» – состояние батареи.
Средства мониторинга
В SW300L предусмотрена установка одной карты мониторинга для контроля состояния ИБП и настройки его параметров. В интернет-магазине «Штиль» представлено несколько моделей карт мониторинга со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протокол Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Состояние ИБП SW300L можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров ИБП (режима запуска и работы, выходного напряжения, номинальной выходной частоты при работе от АБ, режима байпаса, вкл./выкл. звуковой сигнализации, параметров АБ, тестов АБ) выполняется только через меню «Настройки» программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.
Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.
Карты мониторинга не входят в стандартную комплектацию и приобретаются отдельно.
Защита
ИБП SW300L имеет электронную защиту от:
- короткого замыкания;
- длительной перегрузки по выходу;
- внутреннего перегрева.
После устранения аварии устройство автоматически перезапускается.
Также данная модель оснащена защитой от:
- импульсных перенапряжений (варистор – 2 кВ, 1/50 мкс);
- высокочастотных помех (100 кГц - 30 МГц);
- неполадок в работе (при возникновении аварии нагрузка обесточивается или безразрывно переключается через встроенный байпас на сеть).
Комплектация:
- ИБП переменного тока SW300L - 1 шт.
- Комплект для крепления изделия на ровную вертикальную поверхность - 1 шт.
- Батарейный кабель TD50А-T-2-2х4 (длина 2 м) - 1 шт.
- Шаблон для разметки поверхности - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Гарантийный талон - 1 шт.
- Упаковка - 1 шт.
| Модель | SW300L |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 0,3/0,225 |
| Максимальная выходная мощность, кВА | 0.3 |
| Максимальная выходная мощность, кВт | 0.225 |
| Число фаз | 1 в 1 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 230 |
| Диапазон входного фазного напряжения, В | 90-295 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 45-65 |
| Номинальное выходное напряжение, В | настраивается в диапазоне 210 - 240 с шагом 5 В (требуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB) |
| Стабилизация выходного напряжения, % | ±2 |
| Номинальная выходная частота, Гц | 50 |
| КПД, % | 91 |
| Допустимая перегрузка | 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с |
| Вид охлаждения | Естественное охлаждение (без вентилятора) |
| Коэффициент нелинейных искажений, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
| Коэффициент мощности | 0,75 |
| Форма выходного напряжения | синусоидальная |
| Номинальное напряжение АБ, В | 12 |
| Максимальный зарядный ток, А | 6 |
| Размещение аккумуляторных батарей | Внешнее |
| Наличие батарей в комплекте | нет |
| Время автономной работы для полной нагрузки, мин | зависит от емкости АБ |
| Исполнение | настенное |
| Размер без упаковки (ШхВхГ), мм | 285х283х93 |
| Масса, кг | 4 |
| Степень защиты | IP20 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
| Относительная влажность воздуха, % | 80 |
| Гарантийный срок, мес | 24 |
| Срок службы, лет | 10 |
| Наработка на отказ (MTBF), ч | не менее 70000 |
Оплата
Оплатить заказ Вы можете безналичным переводом по реквизитам, указанным в выставленном счёте после оформления заказа.
Доставка
«Альянс групп»предоставляет полный комплекс услуг по доставке оборудования в любую точку страны, любым видом транспорта.
Получить приобретённый товар Вы можете удобным для Вас способом:
- Самовывозом с нашего склада, расположенного по адресу- г. Москва, 104 км. МКАД, д. 8А.
- Воспользоваться услугой доставки в пределах Москвы и Московской области. Заказ и согласование даты доставки осуществляется через Вашего менеджера.
Если сумма заказа превышает 50 тыс. рублей, доставка по одному адресу Получателя осуществляется БЕСПЛАТНО.
- Доставка заказа в регионы России осуществляется через транспортные компании. Доставка груза до транспортной компании производится нашим транспортом.
Тарифы доставки по Москве:
При сумме заказа менее 50 тыс. рублей, доставка по Москве осуществляется по тарифам зоны:
- зона 3 — 500 руб.;
- зона 1 — 1000 руб.;
- зона 2, 4 — 1500 руб.;
- зона 5 — 2000 руб
Транспортные компании, с которыми мы сотрудничаем:
- Деловые линии
- Байкал-Сервис
- СДЭК
- Энергия
- Другим удобным для вас способом по согласованию
Вас также может заинтересовать:

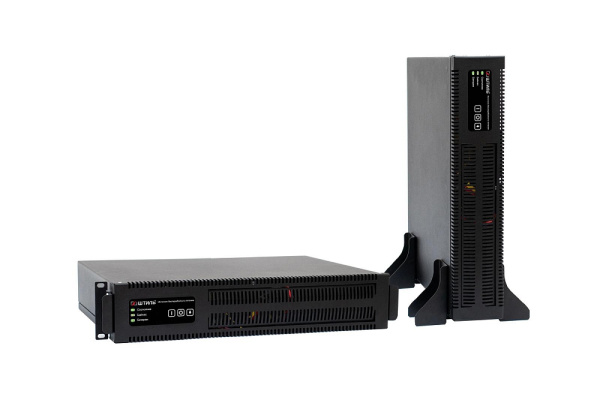

- 220 В, 3000 ВА (2700 Вт), Online, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, ЖК-дисплей. Встроенный АКБ 9 Ач, 6 шт, время резерва — 5 мин. Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса. Возможность подключения SNMP-модулей DL 801 и DA 806. Функция удалённого аварийного отключения выходного напряжения (EPO). Корпус под 19" шкаф, высота 2U или настольная установка.
- Расширенная гарантия.
- 220 В, 100 ВА (80 Вт)
- Входное напряжение 185-242 В
- Чистый синус
- Корпус под АКБ 12 Ач
- Расширенная гарантия

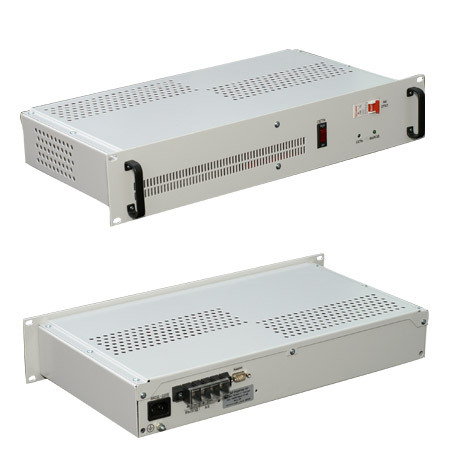

- Разделительный трансформатор на 1 кВА в корпусе RACK. Предназначен для гальванической развязки и защиты телекоммуникационного, производственного, серверного, охранно-пожарного и др. оборудования по сети 220 В, 50 Гц. Обеспечивает: защиту от небезопасного напряжения силовых цепей, за счёт исключения связи между общей сетью и сетью входа дорогостоящего оборудования
- исключение паразитных токов опасных для персонала и дорогостоящего оборудования
- устранение вредного потенциала переменного и постоянного тока между сетевыми проводами и заземлением, не допуская его влияния на подключенное дорогостоящее оборудование. Входное напряжение — 170...250 В. Выходное напряжение — 170...250 В. Максимальная мощность нагрузки — 1000 ВА. Высота — 2U.
- Расширенная гарантия
- 800 ВА / 600 Вт
- Технология ИБП: On-line
- Степень защиты IP65
- Диапазон рабочих температур от -40°С до +40°С
- Металлический корпус
- Расширенная гарантия.
- Специальная комплектация

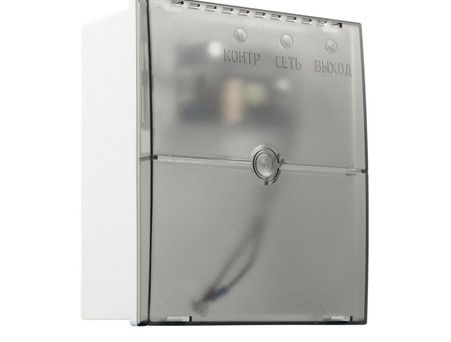

- 12 В, 1 А
