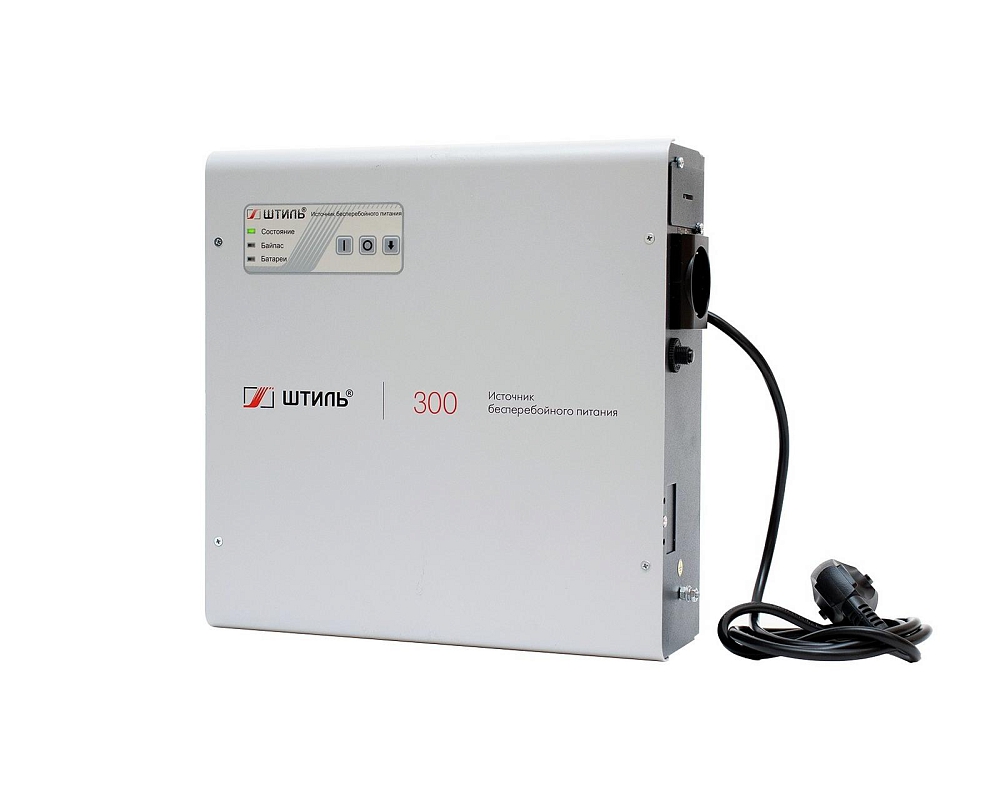

Онлайн ИБП SW300SL обеспечивает бесперебойную работу и защиту от перепадов сетевого напряжения критически важной нагрузки мощностью до 300 ВА/225 Вт, например:
- энергозависимых котлов;
- циркуляционных насосов;
- септиков с маломощными насосами;
- блоков управления системы «умный дом»;
- систем видеонаблюдения;
- критически важной бытовой техники небольшой мощности.
ИБП имеет усовершенствованный алгоритм работы корректора коэффициента мощности, за счет которого прибор отлично взаимодействует с генераторными установками.
SW300SL основан на технологии двойного преобразования энергии, которая позволяет устройству:
- непрерывно корректировать напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим;
- мгновенно переводить питание потребителей на АБ при отключении сети;
- обеспечивать электропитание нагрузки напряжением c идеальным синусом независимо от режима работы.
Устройство абсолютно бесшумно в работе за счет конвекционной (безвентиляторной) системы охлаждения.
Превосходные технические характеристики- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
- бесшумная работа.
- плавный пуск;
- резервное питание за счёт встроенных АБ в течение 8 минут (при 100% нагрузке);
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
- встроенный автоматический байпас;
- широкие возможности дистанционного мониторинга и управления;
- настройка выходного напряжения в диапазоне 210-240 В (требуется карта мониторинга).
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 10 лет.
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 91% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- система конвекционного (безвентиляторного) охлаждения.
Установка и подключение
SW300SL крепится на любой ровной вертикальной поверхности, которая может выдерживать нагрузку в 6,5 кг. Монтаж выполняется с помощью шурупов «саморезов». Для удобства в комплект поставки ИБП входит специальный шаблон для разметки поверхности.
Нагрузка подключается к ИБП через EURO-розетку, размещенную на его корпусе. Подключение к входной сети выполняется с помощью сетевого кабеля с евровилкой.
Автономная работа
Для резервного питания нагрузки ИБП SW300SL оснащен одной встроенной батареей 12 В емкостью 9 Ач и зарядным устройством (ток 1 А). При загрузке ИБП на 100% АБ обеспечит автономное питание потребителей в течение 8 минут.
В SW300SL применены современные технологии сокращения времени заряда и продления срока службы аккумулятора (интеллектуальный заряд и термокомпенсация заряда), а также алгоритмы по автоматическому отключению АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлению пользователя об износе АБ и прогнозированию времени автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).
Панель управления
На панели управления ИБП размещены функциональные кнопки для включения/отключения устройства, выполнения «холодного» старта, изменения режима работы (онлайн, байпас или ECO), а также тестирования батареи (10-секундное принудительное питание нагрузки от аккумулятора). Тест запускается при 3-секундном удержании кнопки «Смена режима».
Обратите внимание!Для своевременного выявления неисправности рекомендуется тестировать аккумулятор не реже одного раза в полгода
Для контроля работы ИБП имеет светодиодные индикаторы:
- «Состояние» – режим работы устройства и возникновение аварий;
- «Байпас» – работа через байпас/ЭКО-режим;
- «Батарея» – состояние батареи.
Средства мониторинга и настройки
В SW300SL предусмотрена установка одной карты мониторинга для контроля состояния ИБП и настройки его параметров. В интернет-магазине «Штиль» представлено несколько моделей карт мониторинга со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протокол Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Состояние ИБП SW300SL можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров ИБП (режима запуска и работы, выходного напряжения, номинальной выходной частоты при работе от АБ, режима байпаса, вкл./выкл. звуковой сигнализации, параметров АБ, тестов АБ) выполняется только через меню «Настройки» программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.
Для удаленного просмотра состояния ИБП в веб-браузере необходимо подключение прибора к сети интернет, выполняющееся через Ethernet-разъём. Для организации такого подключения необходима плата расширения интерфейсов IC-SNMP/Web или IC-SNMP/mini-USB.
Карты мониторинга не входят в стандартную комплектацию и приобретаются отдельно.
Защита
ИБП SW300SL оснащен электронной защитой от:
- короткого замыкания;
- длительной перегрузки по выходу;
- внутреннего перегрева.
Устройство способно самостоятельно перезапускаться после устранения причины аварии.
Также модель имеет защиту от:
- импульсных перенапряжений (варистор – 2 кВ, 1/50 мкс);
- высокочастотных помех (100 кГц - 30 МГц);
- неполадок в работе (при их возникновении потребители либо обесточиваются, либо через встроенный байпас безразрывно переключаются на сеть).
Комплектация:
- ИБП переменного тока SW300SL - 1 шт.
- Встроенная аккумуляторная батарея (12 В, 9 Ач) - 1 шт.
- Комплект для настенного крепления - 1 шт.
- Шаблон для разметки поверхности - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Гарантийный талон - 1 шт.
- Упаковка - 1 шт.
| Модель | SW300SL |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 0,3/0,225 |
| Максимальная выходная мощность, кВА | 0.3 |
| Максимальная выходная мощность, кВт | 0.225 |
| Число фаз | 1 в 1 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 230 |
| Диапазон входного фазного напряжения, В | 90-295 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 45-65 |
| Номинальное выходное напряжение, В | настраивается в диапазоне 210 - 240 с шагом 5 В (требуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB) |
| Стабилизация выходного напряжения, % | ±2 |
| Номинальная выходная частота, Гц | 50 |
| КПД, % | 91 |
| Допустимая перегрузка | 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с |
| Вид охлаждения | Естественное охлаждение (без вентилятора) |
| Коэффициент нелинейных искажений, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
| Коэффициент мощности | 0,75 |
| Форма выходного напряжения | синусоидальная |
| КПД при работе от АБ, % | 82 |
| Номинальное напряжение АБ, В | 12 |
| Максимальный зарядный ток, А | 1 |
| Размещение аккумуляторных батарей | Внутреннее |
| Наличие батарей в комплекте | да |
| Емкость АБ, А*ч | 9 |
| Количество устанавливаемых АБ, шт. | 1 (в комплекте с ИБП) |
| Время автономной работы для полной нагрузки, мин | 8 |
| Исполнение | настенное |
| Размер без упаковки (ШхВхГ), мм | 285х283х93 |
| Масса, кг | 6,5 |
| Степень защиты | IP20 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
| Относительная влажность воздуха, % | 80 |
| Гарантийный срок, мес | 24 |
| Срок службы, лет | 10 |
| Наработка на отказ (MTBF), ч | не менее 70000 |
