Конструкция корпуса защищена патентом № 175633
SKAT TOP (от англ. top — «верх») — серия источников питания в корпусе потолочного крепления.
Возникала ли у Вас такая проблема, когда необходимо установить источник питания, а свободного места на стене или в шкафу нет? Или когда необходимо произвести скрытый монтаж ИБП в целях вандалозащищенности или из эстетических соображений? Если Вы сталкивались с подобными ситуациями, то наверняка помните, сколько головной боли доставило решение такой рядовой задачи и к каким ухищрениям приходилось прибегать. С такими проблемами сталкиваются сотни монтажников и проектировщиков по всей стране, и мы не могли обойти этот вопрос стороной.

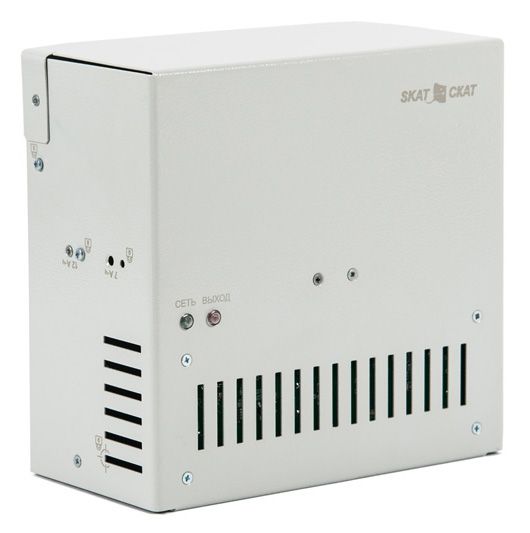

Компания БАСТИОН, как разработчик электронного оборудования с 29-летним стажем и лидер рынка источников питания для систем ОПС, предлагает качественно новое решение этих проблем — источник бесперебойного питания в корпусе потолочного крепления SKAT 12-4.0 TOP (СКАТ ИБП-12/4-12-TOP).

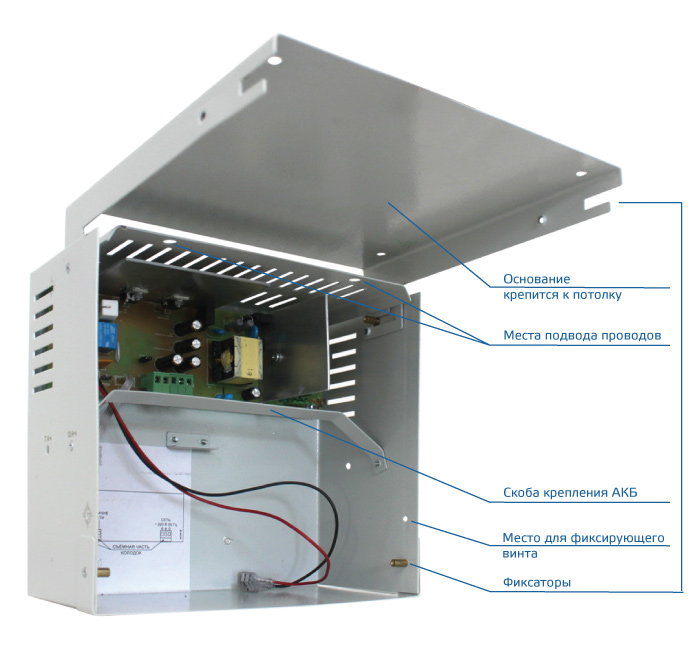

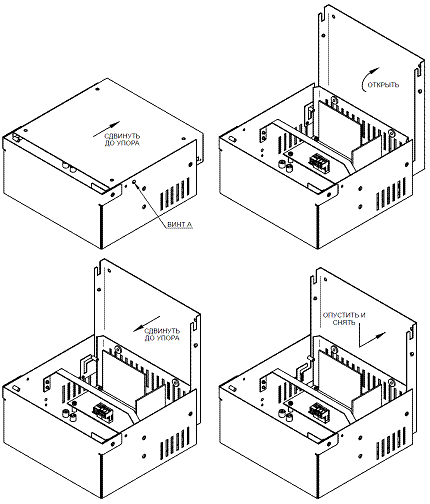

Корпус с продуманной системой крепежа позволяет повесить ИБП на любой горизонтальной поверхности. Уникальный механизм подвеса позволяет легко и быстро смонтировать источник на потолке и обеспечивает в дальнейшем удобное обслуживание, замену АКБ и демонтаж. Специальные дополнительные фиксаторы в крышке и основании корпуса делают монтаж ещё более удобным и безопасным. Контрольные винты надёжно фиксируют откидную крышку в закрытом положении и защищают от случайного открытия. Специальная скоба для удержания АКБ защищает от опрокидывания аккумулятора при открывании крышки и позволяет прочно удерживать АКБ 7–12 Ач. Система вентиляции и элементная база подобраны таким образом, чтобы источник не перегревался даже при использовании за подвесным потолком.
SKAT 12-4.0 TOP (СКАТ ИБП-12/4-12-TOP) — это источник бесперебойного питания с уникальным корпусом потолочного крепления, который не имеет аналогов на российском рынке!
- Удобный монтаж на потолке
- Занимает минимум свободного места
- Возможность скрытого монтажа за навесным потолком
- Система подвеса оригинальной конструкции
- Дополнительная защита от опрокидывания
- Специальная скоба для удержания АКБ
- Продуманная система вентиляции
Установка на объекте
Преимущества источника бесперебойного питания SKAT 12-2.0 TOP
 | оптимальный заряд АКБ |  | защита аккумулятора |  | холодный пуск |
 | автоматический переход на резервное питание |  | потолочное крепление |  | гарантия 5 лет |
| 1 | Напряжение питающей сети 220 В, частотой 50±1 Гцс пределами изменения, В | 170…250 | |
| 2 | Выходное напряжение постоянного тока, В | при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» | 12,9…13,8 |
| при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» | 9,5…12,6 | ||
| 3 | Напряжение заряда АКБ при наличии сетевого напряжения, В | 13,5…14,0 | |
| 4 | Ток нагрузки, A | при наличии сети 220 В, режим ОСНОВНОЙ» | 0…4,0 |
| от АКБ, режим «РЕЗЕРВ» | 0…4,5 | ||
| 5 | Максимальный ток нагрузки в режиме «ОСНОВНОЙ», приподключенной АКБ, кратковременно (5 сек.), А не более | 4,5 | |
| 6 | Ток заряда АКБ, стабилизированный, А | 0,45…0,65 | |
| 7 | Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» безнагрузки, мА, не более | 50 | |
| 8 | Величина напряжения на АКБ, при котором происходитавтоматическое отключение нагрузки дляпредотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,5…11,0 | |
| 9 | Величина напряжения пульсаций с удвоенной частотой сети(от пика до пика) при номинальном токе нагрузки, мВ, не более | 100 | |
| 10 | Мощность, потребляемая изделием от сети без нагрузки иАКБ, ВА, не более | 4,5 | |
| 11 | Тип АКБ:герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||
| 12 | Рекомендуемая ёмкость АКБ, Ач | 7—12 | |
| 13 | Количество АКБ, шт. | 1 | |
| 14 | Характеристики выходов в формате «открытый коллектор» | напряжение, В, не более, | 60 |
| ток, мА, не более, | 60 | ||
| 15 | Сечение провода, зажимаемого в клеммах колодок, мм2,не более | 2,5 | |
| 16 | Габаритные размеры ШхГхВ, мм, не более | без упаковки | 210х202х104 |
| в упаковке | 243х236х110 | ||
| 17 | Масса, НЕТТО (БРУТТО), кг, не более | 1,6 (1,8) | |
| 18 | Диапазон рабочих температур, °С | -10…+40 | |
| 19 | Относительная влажность воздуха при 25°С,%, не более | 80 | |
| 20 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |
