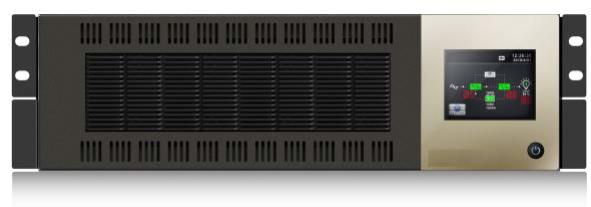

Модель TM11/RM11 1-10кВА основана на технологии двойного преобразования. Диапазон мощностей модели 1-10 кВА, установка в башню или стойку.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Малые и средние предприятия, филиалы крупных предприятий, сети отделений банков, крупные супермаркеты, дома, офисы и другие сценарии питания от сети переменного тока
ХАРАКТЕРИСТИКИ:
- Широкий диапазон входного напряжения
- Технология двойного преобразования в режиме онлайн
- Технология цифрового управления DSP
- Выходной коэффициент мощности 0.9
- Коммуникации: RS232/USB/сухой контакт/SNMP
ПРЕИМУЩЕСТВА:
- Широкий диапазон входного напряжения подходит для жестких условий энергосистемы
- Интеллектуальное управление увеличивает срок службы батареи
Модель | TM1101H/S RM1101H/S | TM1102H/S RM1102H/S | TM1103H/S RM1103H/S | TM1106H RM1106H | TM1110H RM1110H | ||
Мощность | 1 кВА | 2 кВА | 3 кВА | 6 кВА | 10 кВА | ||
Вход | Фаза | L+N+PE | |||||
Номинальное напряжение | 208/220/230/240 В перем.тока | ||||||
Диапазон рабочих напряжений | (90±5)~(300±5) В перем.тока | ||||||
Диапазон рабочих частот | 50/60 ГЦ ± 4 Гц | ||||||
Коэффициент мощности | ≥0.99 | ||||||
Гармонические искажения (Коэф-т нелинейных искажений тока) | ≤6% (100% линейная нагрузка) | ||||||
Выход | Фаза | L+N+PE | |||||
Выходное напряжение | 208/220/230/240 В перем.тока | ||||||
Коэффициент мощности | 0.9 | ||||||
Регулировка напряжения | ≤±2% | ||||||
Выходная частота | Режим слежения за сетью; автономный режим: (50/60±0.2) Гц | ||||||
Коэффициент амплитуды | 3:1 | ||||||
Коэффициент нелинейных искажений | ≤4%(100% линейная нагрузка) | ||||||
КПД (AC) | ≥90% | 95.0% | |||||
КПД (батарея) | ≥85% | 94.8% | |||||
Перегрузка | Режим AC: Нагрузка ≤110%, длительность 30 мин; ≤130%, длительность 10 мин; ≤150%, длительность 30 с; >150%, 200 мс потом переключение на байпас. Режим батареи: Нагрузка ≤110%, длительность 1 мин; ≤130%, длительность 10 с; ≤150%, длительность 3 с; >150%, потом переключение на байпас | Режим AC: Нагрузка ≤110%, длительность 30 мин; ≤130%, длительность 10 мин; ≤150%, длительность 30 с; >150%, 500 мс потом переключение на байпас Режим батареи: Нагрузка ≤110%, длительность 10 мин; ≤130%, длительность 1 мин; ≤150%, длительность 10 с; >150%, 500 мс потом переключение на байпас | |||||
Батарея | Напряжение батареи | H | 36 В пост.тока | 72 В пост.тока | 96 В пост.тока | 192 В постоянного тока | |
S | 24 В пост.тока | 48 В пост.тока | 72 В пост.тока | 192 В постоянного тока | |||
Кол-во, стандартная модель | 12V,7AH*2 | 12V,7AH*4 | 12V,7AH*6 | 12V,7AH*16 | |||
Кол-во, длинная модель | 3 | 6 | 8 | 16 | |||
Зарядный ток | 1 A для стандартной модели, 5.5 A для длинной модели | 1 A для стандартной модели, 4 A для длинной модели | |||||
Время передачи | От сети к аккумулятору: 0 мс; от сети к байпасу: 4 мс | ||||||
Внешние условия | Рабочая температура | 0℃～40℃ | |||||
Температура хранения | -15℃～45℃ (без батареи) | ||||||
Влажность | 20～95% (без конденсации) | ||||||
Высота | < 1000 м | ||||||
Уровень шума | <45 дБ | ||||||
Защита | Аварийный сигнал | перегрузка, нарушение работы электросети, неисправность ИБП, разряд батареи и т.д. | |||||
Защита | короткое замыкание, перегрузка, повышенная температура, разряд батареи, сигнал неисправности вентилятора | ||||||
Интерфейс связи | RS232,USB (по выбору), SNMP (по выбору) | ||||||
Башня | Габариты Г*Ш*В (мм) | H | 280*144*230 | 400*144*230 | 400*144*230 | 425*190*328 | 533*260*501 |
S | 400*144*230 | 400*144*230 | 425*190*328 | 533*260*560 | 533*260*560 | ||
Вес (кг) | H | 4.2 | 6.4 | 6.5 | 12.2 | 21 | |
S | 7.8 | 13.3 | 23.4 | 55 | 62 | ||
Стеллаж | Габариты Г*Ш*В (мм) | H | 482.6*400*8 8 | 482.6*400*8 8 | 482.6*400*8 8 | 665*482.6*133 | |
S | 482.6*400*8 8 | 482.6*400*8 8 | 482.6*550*8 8 | 665*482.6*133 | |||
Вес (кг) | H | 6.5 | 7.5 | 7.8 | 17 | 18.5 | |
S | 10.5 | 15.5 | 22 | / | / | ||
Стандарты | EN62040-1, EN62040-2 | ||||||
