ИБП с двойным преобразованием компакт СИП380А30БД.10-33/КПТ, без АКБ

()

ИБП с двойным преобразованием компакт СИП380А30БД.10-33/КПТ, без АКБ

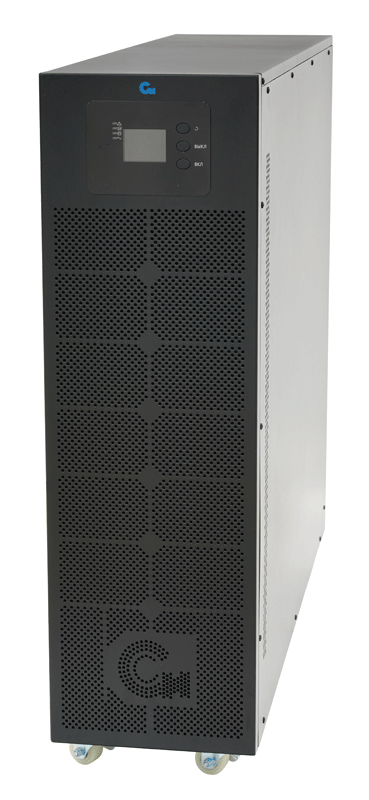

Изображение товара

Компактный онлайн ИБП СИП380А30БД.10-33/КПТ двойного преобразования с трехфазным входом и выходом полной мощностью 30 кВА с подключением внешних батарейных кабинетов. Выходной коэффициент мощности 1,0. Возможность параллельной работы до 4 ИБП. Совместимость с генераторными установками и высокая перегрузочная способность.



Подключение:
  • Выходной коэффициент мощности 1.0 обеспечивает активную мощность до 30 кВт
  • Система с трехфазным синусоидальным выходным напряжением и нулевым временем переключения на аккумуляторы
  • Наращивание мощности или резервирование N+1 параллельным включением до 4 устройств
  • Подключение внешних батарейных кабинетов большой емкости
  • Возможность внутренней установки 2х20 или 3x20 штук аккумуляторов 12 В / 9 Ач
  • Минимальная нагрузка на электросеть или генератор за счет низкого входного коэффициента нелинейных искажений



Управление:
  • Интерфейсы управления: USB, RS-232, RS-485 (Modbus)
  • Cлоты для плат SNMP и мини SNMP или "сухие" контакты
  • Порт аварийного отключения (EPO)
  • Цветной текстовый ЖК-дисплей



Установка иэксплуатация:
  • Широкий диапазон входных напряжений и частот
  • Высокая перегрузочная способность - свыше 150%
  • Режим высокой эффективности для экономии электроэнергии (ЕСО)
  • Интеллектуальный заряд аккумуляторов для продления их срока службы
  • Автоматическое самотестирование для увеличения надежности системы



Время автономнойработы:
Таблица разряда ИБП СИП380А от 10 до 30кВА:
Мощность, Вт. (нагрузка)300002500020000150001200010000
Модель ИБПВремя автономнойработы, мин.
СИП380А30БД.10-33/КПТ+1БМ———4,8 мин.6,2 мин.8,6 мин.
СИП380А30БД.10-33/КПТ+2БМ4,7 мин.7 мин.9 мин.14 мин.17 мин.23 мин.
СИП380А30БД.10-33/КПТ+3БМ9 мин.12 мин.16,5 мин.23 мин.31 мин.39 мин.
СИП380А30БД.10-33/КПТ+4БМ13 мин.17 мин.23,5 мин.34 мин.45,5 мин.53 мин.



Основные характеристики

Модель ИБПСИП380А30БД.10-33/КПТ
Полная мощность, кВА30.0
Активная мощность, кВт30.0
Фазы на входе3 фазы
Фазы на выходе3 фазы
Форм-факторНапольный
Гарантия24 месяца

Входные характеристики ИБП

Номинальное входное напряжение380, 400, 415 В
Диапазон входных напряжений208 - 478 В
Диапазон входной частоты40 - 70 Гц
Номинальный входной ток48 ампер
Входной коэффициент мощности≥0,99
Коэффициент нелинейных искажений на входе≤3% (100% нелинейная нагрузка)
Диапазон напряжений в экономичном режиме± 10%
Тип входного соединенияКлеммный терминал, 4х проводная система с заземлением

Выходные характеристики ИБП

Номинальное выходное напряжение380, 400, 415 В
Точность выходного напряжения± 1 %
Топология и форма выходного напряженияОнлайн ИБП с "чистой" синусоидой на выходе
Искажения выходного напряжения≤2% на линейной нагрузке
Выходная частота (режим работы от АКБ)50, 60 Гц ±0.1%
Выходной коэффициент мощности1
Коэффициент пиковой нагрузки3:1
Перегрузочная способностьПри работе от электросети: до 110% - 60 минут, до 125% - 10минут, до 150% - 1 минута, свыше 150% переключение на байпас
КПД в режиме работы от электросети94,50%
КПД в экономичном режиме98,50%
Защита от всплесков напряжения684 джоулей
ФильтрацияВстроенный фильтр низких частот
Тип выходного соединенияКлеммный терминал: 4х проводная система с заземлением

Обводная цепь (байпас)

Тип байпасЭлектронный и ручной сервисный байпас
Диапазон напряжений байпасМаксимальное напряжение: +25% (настраиваемо +10%, +15%,+20% ), Минимальное напряжение: -45% (настраиваемо -10%, -20%,-30%)
Диапазон частот байпас±10%

Характеристики встроенных АКБ

Наличие встроенных АКБНет
Тип аккумуляторных батарейСвинцово-кислотные герметизированные с защитой от утечки
Напряжение на шине постоянного токаСтандартное устройство: ±120 В постоянного тока; настраиваемо: ±96 В, ±108 В
Время автономной работы (50% и 100% нагрузка)В зависимости от емкости подключенного батарейного кабинета
Время перезарядаВ зависимости от емкости подключенного батарейного кабинета
Режим зарядаИнтеллектуальный трехступенчатый заряд с температурной компенсацией напряжения (опционально)
Ток зарядаДо 20 ампер
Время переключения на батареи0 мс - с электросети на АКБ, 0 мс - с электросети на байпас
Защита батарейЗащита от переразряда, перенапряжения, короткого замыкания

Коммуникации и интерфейсы

Интерфейсные портыUSB, RS232/485
Внутренний слот для карты управленияCлоты для карт SNMP и "сухие" контакты
Аварийное отключение (EPO)Есть
ЖК-дисплей и индикацияЦветной текстовый ЖК-дисплей и светодиодная индикация
Звуковая сигнализацияНеисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП

Рабочие условия

Температура эксплуатации0°C ~ 40°C
Относительная влажность при эксплуатации0 ~ 95 %
Высота над уровнем моря0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки
Температура хранения-25°C ~ +55°C
Высота хранения над уровнем моря0 ~ 10000 метров (рекомендованная)
Класс защитыIP20
Тепловыделение в режиме работы от электросети5631 BTU/час
Уровень шумаМенее 61 дБ

Физические характеристики

Размер (Ш х Г х В), мм250х900х868
Размер упаковки (Ш х Г х В), мм379х1028х1027
Вес нетто, кг91,0
Вес брутто, кг112,0

Соответствие стандартам

БезопасностьТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1
ЭМСТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/61000-4-4/61000-4-5/61000-4-6/61000-4-8
