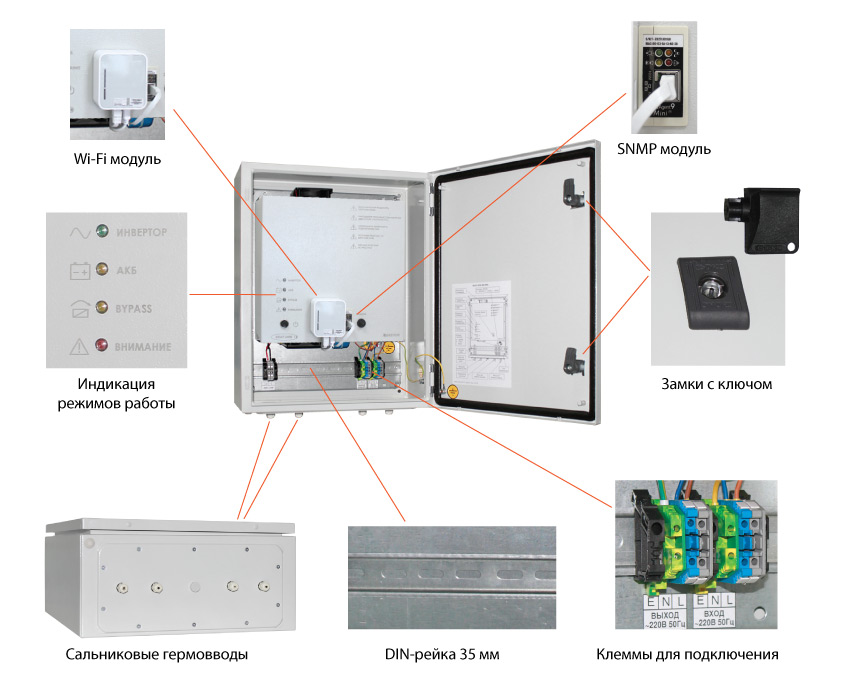

Назначение источника бесперебойного питания SKAT-UPS 1000-IP65-ON-SMART-WiFi-SNMP-R04

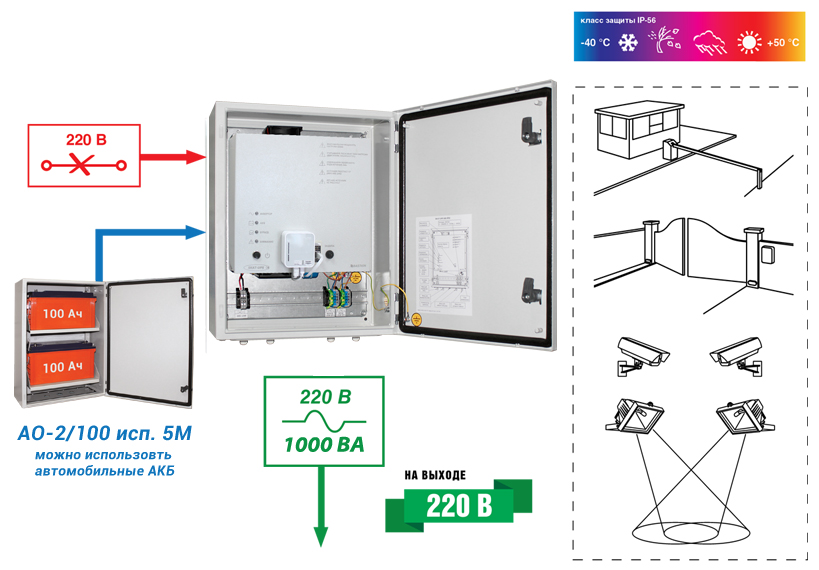

SKAT-UPS 1000-IP65-ON-SMART-WiFi-SNMP-R04 представляет собой современный экономичный источник бесперебойного питания с функциями защиты и контроля и может быть использован для питания мощных систем видеонаблюдения, устройств аварийного освещения, систем контроля и управления доступом, электроприводов ворот, шлагбаумов, систем видеомониторинга (безопасный город), систем автоматики и телеметрии, а также для электропитания другого электрооборудования.
SKAT-UPS 1000-IP65-ON-SMART-WiFi-SNMP-R04 отличается надёжностью, удобством и простотой обслуживания и эксплуатации и обеспечивает подключенные к его выходу устройства длительным, стабилизированным электропитанием при отсутствии напряжения сети, используя при этом электроэнергию, запасённую во внешних аккумуляторных батареях. Необходимое количество АКБ для работы – 2 шт., минимальная требуемая ёмкость – от 40 Ач. Для размещения АКБ рекомендуется использовать отсек АО 2/100 исп.5М. Время резерва зависит только от ёмкости АКБ, допускается использование автомобильных АКБ.
SKAT-UPS 1000-IP65-ON-SMART-WiFi-SNMP-R04 имеет герметичное исполнение и рассчитано на круглосуточный режим работы на открытом воздухе и в помещениях с неблагоприятными условиями эксплуатации (повышенным уровнем влажности, содержания пыли и вредных веществ) при температуре окружающей среды от -40 ºС до +40 ºС и относительной влажности до 100 % (при 25 ºС).
Преимущества ИБП SKAT-UPS 1000-IP65-ON-SMART-WiFi-SNMP-R04
на выходе
заряд АКБ
в широком диапазоне температур
Время работы оборудования от SKAT-UPS 1000-IP65-ON-SMART-WiFi-SNMP-R04 при различных нагрузках на различных аккумуляторах
| Ёмкость АКБ, Ач | Нагрузка, ВА | |||||||||
| 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | |
| 2х40 | 9 ч 20 мин | 4 ч | 2 ч 20 мин | 1 ч 30 мин | 1 ч 20 мин | 1 ч 10 мин | 1 ч | 30 мин | 25 мин | 20 мин |
| 2х65 | 16 ч | 7 ч | 4 ч 20 мин | 3 ч | 2 ч 20 мин | 1 ч 30 мин | 1 ч 25 мин | 1 ч 20 мин | 1 ч 10 мин | 1 ч |
| 2х100 | 27 ч | 11 ч 30 мин | 7 ч 20 мин | 5 ч | 4 ч | 3 ч | 2 ч 20 мин | 2 ч 10 мин | 2 ч | 1 ч 30 мин |
| 2х120 | 32 ч 20 мин | 14 ч 30 мин | 9 ч 30 мин | 6 ч | 5 ч | 4 ч | 3 ч | 2 ч 30 мин | 2 ч 20 мин | 2 ч |
| 2х150 | 40 ч 30 мин | 17 ч 20 мин | 11 ч | 8 ч | 5 ч 30 мин | 5 ч | 4 ч | 3 ч 20 мин | 2 ч 30 мин | 2 ч 15 мин |
| 2х200 | 54 ч | 24 ч 30 мин | 15 ч 30 мин | 11 ч 20 мин | 9 ч | 6 ч 30 мин | 5 ч 30 мин | 5 ч | 4 ч 20 мин | 3 ч 30 мин |
Примечание: ориентировочное время резерва указано при следующих условиях:
- АКБ полностью заряжена;
- температура АКБ +25 °С;
- фактическая ёмкость АКБ соответствует номиналу, указанному на АКБ.
Указано время для НЕПРЕРЫВНОГО режима работы. В циклическом режиме работы время увеличится пропорционально.
Время работы в значительной степени может отличаться от полученных значений, в зависимости от типа производителя АКБ, а также остаточной емкости АКБ.
| 1 | Диапазон входного напряжения без перехода на питание отАКБ при 100% нагрузке, В | 145±5%…300±5% | |
| 2 | Диапазон частоты входного напряжения без перехода напитание от АКБ, Гц | 45±0,5…55±0,5 | |
| 3 | Диапазон входного напряжения, в котором изделие можетработать в режиме BYPASS, без отключения нагрузки, В | 186…252 | |
| 4 | Входной коэффициент мощности (индуктивный), не менее | 0,98 | |
| 5 | Номинальная выходная мощность | Полная, ВА | 1000* |
| Активная, Вт | 750* | ||
| 6 | Номинальное выходное напряжение, В | 220±3% | |
| 7 | Статическая точность выходного напряжения при изменениинагрузки в пределах 0…100%, % | 2 | |
| 8 | Частота выходного напряжения при отсутствии сети (врежиме питания от АКБ), режим «РЕЗЕРВ», Гц | 50±1% | |
| 9 | Форма выходного напряжения | синусоидальная | |
| 10 | Коэффициент нелинейных искажений выходного напряжения THD(КНИ),%, не более | линейная нагрузка | 4 |
| нелинейная нагрузка | 7 | ||
| 11 | КПД при полной нагрузке, %, более | режим «ОСНОВНОЙ» | 87 |
| режим «РЕЗЕРВ» | 85 | ||
| Режим «ECO» | 94 | ||
| 12 | Время переключения из режима «ОСНОВНОЙ» | в режим BYPASS, мс, не более | 4 |
| в режим питания от АКБ («РЕЗЕРВ»), мс | 0 | ||
| 13 | Время переключения из режима «РЕЗЕРВ» в режим ECO, мс, неболее | 10 | |
| 14 | Мощность, потребляемая от сети при 100% нагрузке, ВА, неболее | 1100 | |
| 15 | Мощность, потребляемая от сети без нагрузки и АКБ, неболее, ВА | 80 | |
| 16 | Тип АКБ:герметичные свинцово-кислотные необслуживаемые, номинальным напряжением12 В | ||
| 17 | Рекомендуемая ёмкость АКБ, Ач | от 40** | |
| 18 | Количество АКБ, шт. | 2 | |
| 19 | Ток заряда АКБ, А, не более | 7 | |
| 20 | Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» безнагрузки, А | 2 | |
| 21 | Величина напряжения на клеммах АКБ, при котором включаетсясигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В, не более | 22,0 | |
| 22 | Величина напряжения на клеммах АКБ, при которомпроисходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В,не более | 20 | |
| 23 | Габаритные размеры ГхШхВ, не более, мм | без упаковки | 255х500х700 |
| в упаковке | 275х510х710 | ||
| 24 | Масса, НЕТТО (БРУТТО), кг, не более | 24,2 (25,4) | |
| 25 | Диапазон рабочих температур, °С | -40…+40 | |
| 26 | Относительная влажность воздуха при 25 °С,%, не более | 100 | |
| 27 | Степень защиты оболочкой по ГОСТ 14254-96 | IP65 | |
