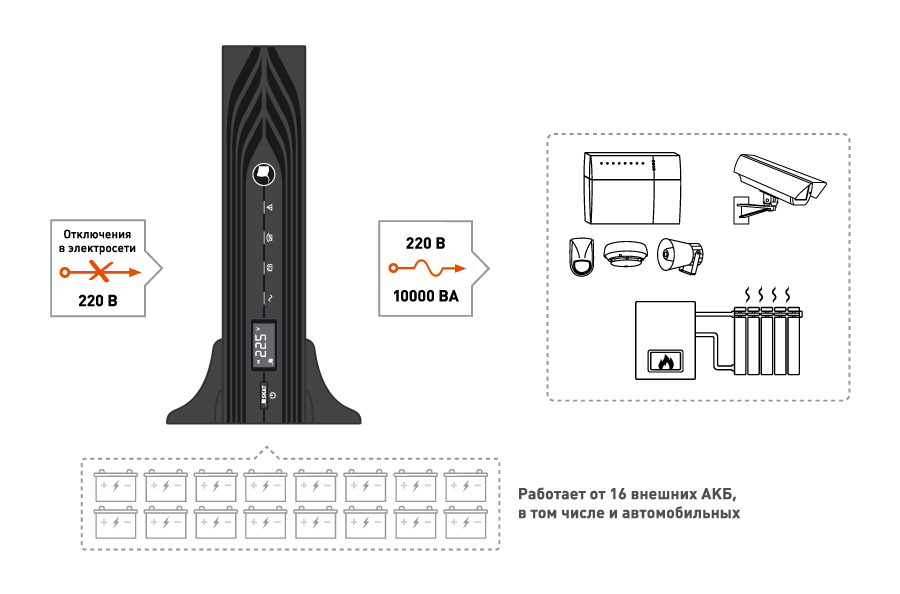

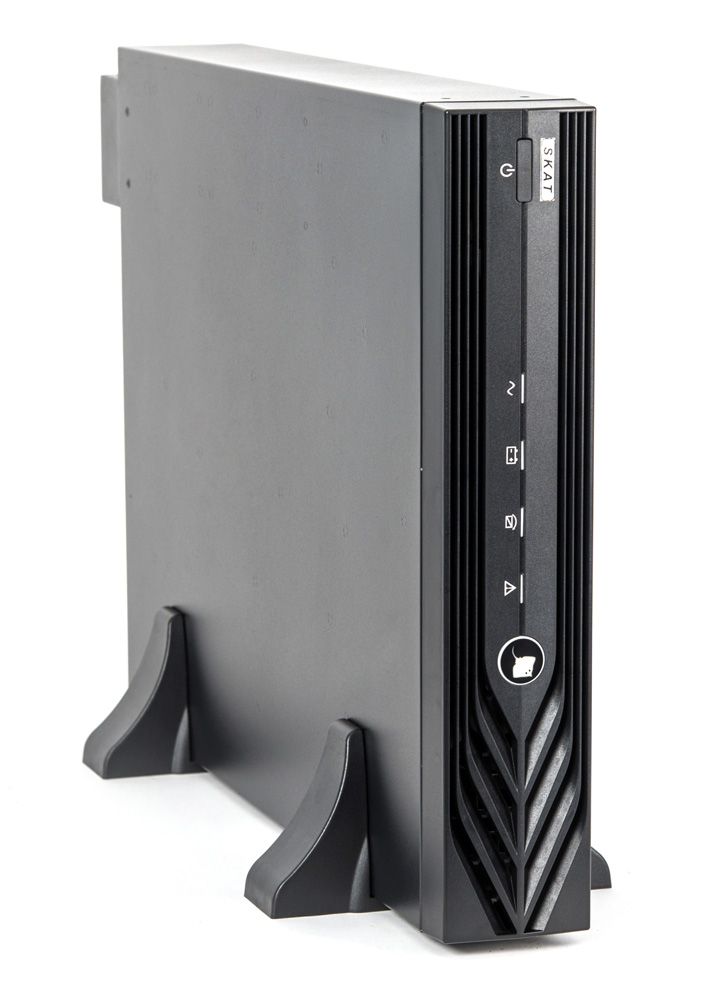

Обеспечить бесперебойную работу систем безопасности на особо важных объектах — одна из важнейших задач, так как проблемы с электропитанием (отключение, скачки напряжения и т. п.) могут привести к последствиям, материальный ущерб от которых будет намного больше стоимости всей системы ОПС, ССТV, СКУД, ПЦН и т.д. Организовать качественное питание этих систем можно с помощью специализированного источника бесперебойного питания SKAT-UPS 10000-RACK-ON-R01. Его основными преимуществами перед обычными источниками питания являются высокая мощность (до 10 000 ВА) и возможность обеспечить длительный резерв системы — зависит исключительно от ёмкости АКБ.
SKAT-UPS 10000-RACK-ON-R01 предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.
Он выполнен по технологии Online (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим и наоборот.
Возможность подключения SNMP-модуля CX-504.
Преимущества SKAT-UPS 10000-RACK-ON-R01
от скачков
на выходе
заряд АКБ
Таблица примерного времени резерва, час
| Ёмкость АКБ, Ач | Нагрузка, ВА | |||
| 3000 | 5000 | 7000 | 10000 | |
| 16х40 | 1 ч 15 мин | 30 мин | 20 мин | 15 мин |
| 16х65 | 2 ч 15 мин | 1 ч | 40 мин | 20 мин |
| 16х100 | 4 ч 30 мин | 2 ч | 1 ч | 40 мин |
| 16х120 | 5 ч 30 мин | 2 ч 30 мин | 1 ч 30 мин | 1 ч |
| 16х150 | 7 ч | 4 ч | 2 ч | 1 ч 30 мин |
| 16х200 | 9 ч | 5 ч 30 мин | 3 ч 30 мин | 2 ч |
| 16х250 | 12 ч | 7 ч | 5 ч | 2 ч 30 мин |
№ п/п | Наименование параметра | Значение параметра | |||
| 1 | Номинальное входное напряжение (Uном), В | 220 | |||
| 2 | Диапазон входного напряжения без перехода на питание отАКБ при 100% нагрузки, В | 120…285 | |||
| 3 | Номинальная частота входного напряжения(авто-определение), Гц | 50 / 60 | |||
| 4 | Диапазон частоты входного напряжения без перехода напитание от АКБ при 100% нагрузки, Гц | 45±0,5…55±0,5 /54±0,5…66±0,5 | |||
| 5 | Диапазон входного напряжения, в котором изделие можетработать в режиме БАЙПАС, без отключения нагрузки, % от Uном | -45%; +25% | |||
| 6 | Входной коэффициент мощности, не менее | 0,99 | |||
| 7 | Номинальная выходная мощность | Полная, ВА | 10 000* | ||
Активная, Вт | 9000* | ||||
| 8 | Номинальное выходное напряжение, В | 220 | |||
| 9 | Статическая точность выходного напряжения при изменениинагрузки в пределах 0…100%, % | ±1% | |||
| 10 | Частота выходного напряжения, режим «РЕЗЕРВ» (питание отАКБ), Гц | 50/60±0,1% | |||
| 11 | Скорость синхронизации частоты, Гц/с | 1 | |||
| 12 | Выходнойкоэффициент мощности, не менее | 0,99 | |||
| 13 | Форма выходного напряжения | синусоидальная | |||
| 14 | Коэффициент нелинейных искажений выходного напряжения(КИ),%, не более | линейная нагрузка | 2 | ||
нелинейная нагрузка | 5 | ||||
| 15 | КПД при номинальной нагрузке, не менее, % | режим «ОСНОВНОЙ» | 93 | ||
| 16 | Максимальныйкоэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 | |||
| 17 | Перегрузочные способности | >105%— ≤ 110% | через 1 час | ||
>110% — ≤125% | через 10 мин | ||||
>125% — ≤150% | через 1 мин | ||||
>150% | 200 мс | ||||
| 18 | Время переключения из режима «ОСНОВНОЙ» | в режим «БАЙПАС», мс, не более | 0 | ||
в режим «РЕЗЕРВ», мс, не более | 0 | ||||
| 19 | Мощность, потребляемая от сети при 100% нагрузке, неболее, ВА | 10500 | |||
| 20 | Мощность, потребляемая изделием от сети без нагрузки иполностью заряженной АКБ, ВА, не более
| 480 | |||
| 21 | Тип АКБ: герметичные клапанно-регулируемые свинцово-кислотныенеобслуживаемые (VRLA),номинальным напряжением 12 В | ||||
| 22 | Ёмкость АКБ, А*ч | 80** | |||
| 23 | Количество АКБ, шт. | 16 | |||
| 24 | Ток заряда АКБ, А, не более | 10 | |||
| 25 | Величина напряжения на клеммах АКБ, при котором включаетсясигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В | 172 | |||
| 26 | Величина напряжения на клеммах АКБ, при котором происходитавтоматическое отключение нагрузки для предотвращения глубокого разряда АКБ врежиме «РЕЗЕРВ», В | 168 | |||
| 27 | Акустический шум на расстоянии 1 м, дБ, не более | 55 | |||
| 28 | Габаритные размеры ШхГхВ, не более, мм | без упаковки и кронштейнов | 440х672х87(2U) | ||
в упаковке | 615х770х220 | ||||
| 29 | Масса, НЕТТО (БРУТТО), кг, не более | 17,4 (20,8) | |||
| 30 | Диапазон рабочих температур, °С | 0…+40 | |||
| 31 | Относительная влажность воздуха (без конденсации), %, неболее | 95 | |||
| ВНИМАНИЕ! Не допускается наличие в воздухетокопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | ||||
| 32 | Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | |||
