Обеспечить бесперебойную работу систем безопасности на особо важных объектах - одна из важнейших задач, так как проблемы с электропитанием (отключение, скачки напряжения и т. п.) могут привести к последствиям, материальный ущерб от которых будет намного больше стоимости всей системы ОПС, ССТV, СКУД, ПЦН и т.д.

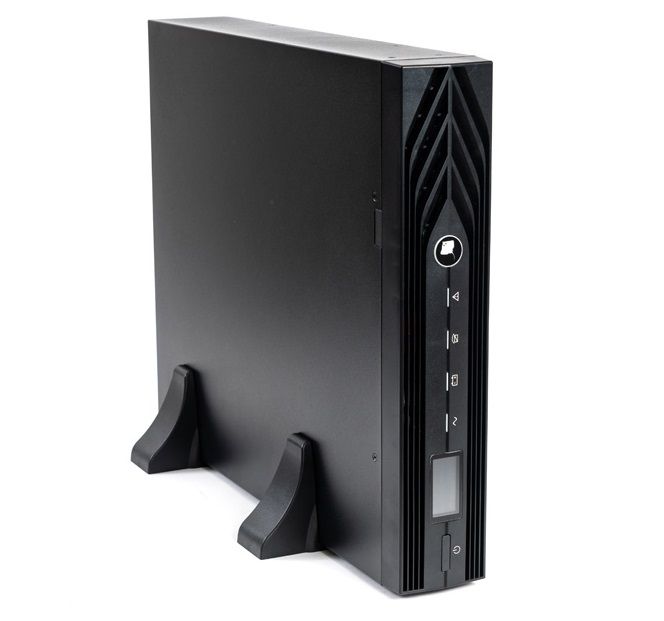

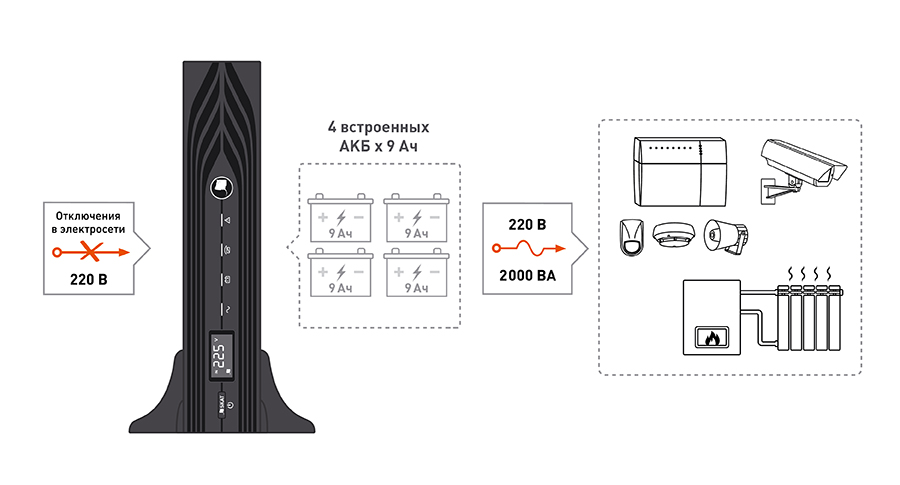

Организовать качественное питание этих систем можно с помощью специализированного источника бесперебойного питания SKAT-UPS 2000-RACK-ON-4x9-R01. Основные преимущества перед обычными источниками питания — высокая мощность: до 2000 ВА и возможность обеспечения длительного резерва системы — зависит исключительно от ёмкости АКБ.
SKAT-UPS 2000-RACK-ON-4x9-R01 предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.
Он выполнен по технологии Online (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим и наоборот.
Возможность подключения внешних батарейных блоков SKAT BC 48/18S
SKAT-UPS 2000-RACK-ON-4x9-R01 + SKAT BC 48/18S RACK (48 В)
Таблица примерного времени резерва
| ИБП + блоки, соединенные параллельно | Нагрузка, ВА | ||||||||
| 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | |
| SKAT-UPS 2000 RACK+4x9Ah (9 Ач) | 30 мин | 20 мин | 15 мин | 10 мин | 9 мин | 7 мин | 5 мин | 4 мин | 3 мин |
| SKAT-UPS 2000 RACK+4x9Ah + 1 батарейный блок (27 Ач) | 1ч 50мин | 1ч 15мин | 55 мин | 40 мин | 35 мин | 30 мин | 25 мин | 20 мин | 15 мин |
| SKAT-UPS 2000 RACK+4x9Ah + 2 батарейных блока (45 Ач) | 3ч 15мин | 2ч | 1ч 30мин | 1ч 10мин | 1ч | 50 мин | 45 мин | 40 мин | 30 мин |
| SKAT-UPS 2000 RACK+4x9Ah + 3 батарейных блока (63 Ач) | 5ч | 3ч | 2ч 20мин | 1ч 40мин | 1ч 25мин | 1ч 10мин | 1ч | 50 мин | 45 мин |
| SKAT-UPS 2000 RACK+4x9Ah + 4 батарейных блока (81 Ач) | 6ч 30мин | 4ч 20мин | 3ч | 2ч 15мин | 1ч 50мин | 1ч 35мин | 1ч 20мин | 1ч 10мин | 1ч |
Преимущества SKAT-UPS 2000-RACK-ON-4x9-R01
от скачков
на выходе
заряд АКБ
№ п/п | Наименование параметра | Значение параметра | |||||
| 1 | Номинальное входное напряжение (Uном), В | 220 | |||||
| 2 | Диапазонвходного напряжения без перехода на питание от АКБ при 100% нагрузки, В | 155…300 | |||||
| 3 | Номинальнаячастота входного напряжения (авто-определение), Гц | 50/ 60 | |||||
| 4 | Диапазончастоты входного напряжения без перехода на питание от АКБ при 100% нагрузки,Гц | 45…55/ 55…65 | |||||
| 5 | Диапазон входного напряжения, в котором изделие может работать врежиме БАЙПАС, без отключения нагрузки, % от Uном | -45%; +25% | |||||
| 6 | Входной коэффициент мощности, не менее | 0,98 | |||||
| 7 | Номинальная выходная мощность | Полная, ВА | 2000* | ||||
Активная, Вт | 1800* | ||||||
| 8 | Номинальное выходное напряжение, В | 220 | |||||
| 9 | Статическаяточность выходного напряжения при изменении нагрузки в пределах 0…100%, % | ±3% | |||||
| 10 | Частотавыходного напряжения (автосинхронизация с частотой напряжения электросети) врежиме питания от АКБ («РЕЗЕРВ»), Гц | 50±0,2%или 60±0,2% | |||||
| 11 | Выходной коэффициент мощности, не менее | 0,9 | |||||
| 12 | Номинальный ток нагрузки, А | 8 | |||||
| 13 | Максимальный входной ток, А | 10,0 | |||||
| 14 | Формавыходного напряжения | синусоидальная | |||||
| 15 | Коэффициентнелинейных искажений выходного напряжения (КИ), %, не более | линейная нагрузка | 3 | ||||
нелинейная нагрузка | 5 | ||||||
| 16 | КПД при номинальной нагрузке, не менее, % | режим «ОСНОВНОЙ» | 90 | ||||
режим «РЕЗЕРВ» | 85 | ||||||
режим «БАЙПАС» | 94 | ||||||
| 17 | Максимальный коэффициентпиковой импульсной нагрузки (крест-фактор) | 3:1 | |||||
| 18 | Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | < 108% | длительно,без перехода в режим «БАЙПАС» | ||||
108±5% — 150±5% | через30 с | ||||||
150±5% —200±5% | через0,3 с | ||||||
> 200±5% | через0,02 с | ||||||
| 19 | Перегрузочные способности в режиме «РЕЗЕРВ» (отключение не критичнойнагрузки SEGMENT 1) | < 103% | длительно,без отключения не критичной нагрузки | ||||
103±5% — 150±5% | через30 с | ||||||
150±5% — 200±5% | через0,3 с | ||||||
> 200±5% | через0,02 с | ||||||
| 20 | Время переключения из режима «ОСНОВНОЙ» | в режим «БАЙПАС», мс, не более | 10 | ||||
в режим «ECO»,мс, не более | 10 | ||||||
в режим «РЕЗЕРВ», мс | 0 | ||||||
| 21 | Время переключения из режима «ECO» в режим «РЕЗЕРВ», мс | 10 | |||||
| 22 | Мощность, потребляемая от сети при 100% нагрузке, не более, ВА | 2300 | |||||
| 23 | Мощность, потребляемая изделием от сети без нагрузки и при полностьюзаряженной АКБ, ВА, не более
| 150 | |||||
| 24 | Тип АКБ: герметичные свинцово-кислотныенеобслуживаемые, номинальным напряжением 12 В | ||||||
| 25 | Рекомендуемая ёмкость внутренних АКБ, Ач | 9 | |||||
| 26 | Количество АКБ, шт. | 4 | |||||
| 27 | Ток заряда АКБ, А, не более | 1,4 | |||||
| 28 | Величина напряжения на клеммах АКБ, при котором включаетсясигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В | 21,9 | |||||
| 29 | Величина напряжения на клеммах АКБ, при котором происходитавтоматическое отключение нагрузки для предотвращения глубокого разряда АКБ врежиме «РЕЗЕРВ», В | 10 | |||||
| 30 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 440х552х86,5 | ||||
в упаковке | 520х682х205 | ||||||
| 31 | Масса, НЕТТО (БРУТТО), кг, не более | 17,5(26) | |||||
| 32 | Диапазон рабочих температур, °С | 0…+40 | |||||
| 33 | Относительная влажность воздуха (без конденсации), %, не более | 90 | |||||
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли ипаров агрессивных веществ (кислот, щелочей и т. п.) | |||||||
| 34 | Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | |||||
