Обеспечить бесперебойную работу систем безопасности на особо важных объектах одна из важнейших задач, так как проблемы с электропитанием (отключение, скачки напряжения и т. п.) могут привести к последствиям, материальный ущерб от которых будет намного больше стоимости всей системы ОПС, ССТV, СКУД, ПЦН и т.д.

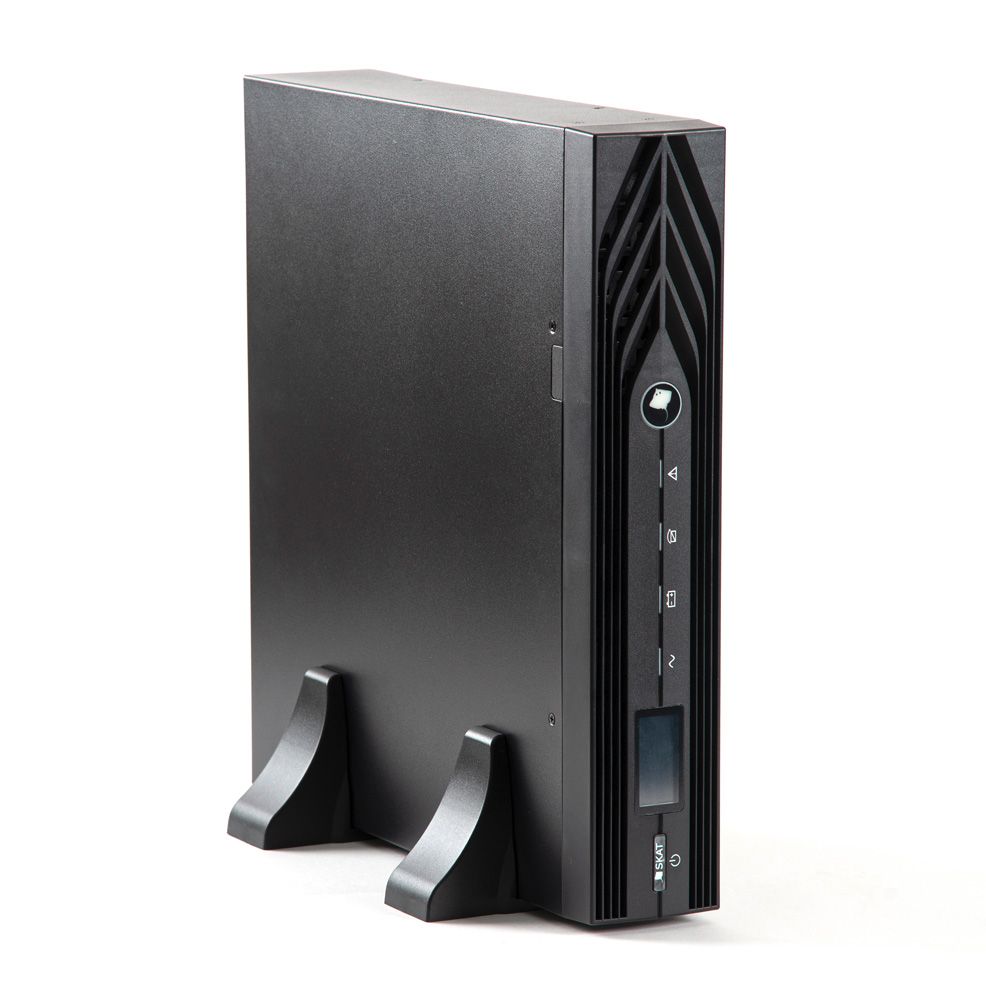

Организовать качественное питание этих систем можно с помощью специализированного источника бесперебойного питания SKAT-UPS 3000-RACK-ON-R01. Основные преимущества перед обычными источниками питания — высокая мощность: до 3000 ВА и возможность обеспечения длительного резерва системы — зависит исключительно от ёмкости АКБ.
SKAT-UPS 3000-RACK-ON-R01 предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.
Он выполнен по технологии Online (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим и наоборот.
Таблица примерного времени резерва
| Ёмкость АКБ, Ач | Нагрузка, ВА | |||||
| 500 | 1000 | 1500 | 2000 | 2500 | 3000 | |
| 6х40 | 4 ч 20 мин | 2 ч | 1 ч 20 мин | 1 ч | 40 мин | 30 мин |
| 6х65 | 7 ч | 3 ч 30 мин | 2 ч 20 мин | 1 ч 40 мин | 1 ч 20 мин | 1 ч |
| 6х100 | 10 ч 40 мин | 5 ч 20 мин | 3 ч 30 мин | 2 ч 40 мин | 2 ч | 1 ч 40 мин |
| 6х120 | 12 ч 40 мин | 6 ч 20 мин | 4 ч 20 мин | 3 ч | 2 ч 30 мин | 2 ч |
| 6х150 | 16 ч | 8 ч | 5 ч 20 мин | 4 ч | 3 ч 10 мин | 2 ч 40 мин |
| 6х200 | 21 ч 30 мин | 10 ч 40 мин | 7 ч | 5 ч 20 мин | 4 ч 20 мин | 3 ч 30 мин |
Примечание: ориентировочное время резерва указано при следующих условиях:
- АКБ полностью заряжена;
- температура АКБ — +25 °С;
- фактическая ёмкость АКБ соответствует номиналу, указанному на АКБ.
Время работы в значительной степени может отличаться от полученных значений в зависимости от типа производителя АКБ, а также остаточной ёмкости АКБ.
Преимущества SKAT-UPS 3000-RACK-ON-R01
от скачков
на выходе
заряд АКБ
№ п/п | Наименование параметра | Значение параметра | |||||
| 1 | Номинальное входное напряжение (Uном), В | 220 | |||||
| 2 | Диапазонвходного напряжения без перехода на питание от АКБ при 100% нагрузки, В | 155…300 | |||||
| 3 | Номинальнаячастота входного напряжения (авто-определение), Гц | 50/ 60 | |||||
| 4 | Диапазончастоты входного напряжения без перехода на питание от АКБ при 100% нагрузки,Гц | 45…55/ 55…65 | |||||
| 5 | Диапазон входного напряжения, в котором изделие может работать врежиме БАЙПАС, без отключения нагрузки, % от Uном | -45%; +25% | |||||
| 6 | Входной коэффициент мощности, не менее | 0,98 | |||||
| 7 | Номинальная выходная мощность | Полная, ВА | 3000* | ||||
Активная, Вт | 2700* | ||||||
| 8 | Номинальное выходное напряжение, В | 220 | |||||
| 9 | Статическаяточность выходного напряжения при изменении нагрузки в пределах 0…100%, % | ±3% | |||||
| 10 | Частотавыходного напряжения (автосинхронизация с частотой напряжения электросети) врежиме питания от АКБ («РЕЗЕРВ»), Гц | 50±0,2%или 60±0,2% | |||||
| 11 | Выходной коэффициент мощности, не менее | 0,9 | |||||
| 12 | Номинальный ток нагрузки, А | 12 | |||||
| 13 | Максимальный входной ток, А | 16,0 | |||||
| 14 | Формавыходного напряжения | синусоидальная | |||||
| 15 | Коэффициентнелинейных искажений выходного напряжения (КИ), %, не более | линейная нагрузка | 3 | ||||
нелинейная нагрузка | 5 | ||||||
| 16 | КПД при номинальной нагрузке, не менее, % | режим «ОСНОВНОЙ» | 90 | ||||
режим «РЕЗЕРВ» | 85 | ||||||
режим «БАЙПАС» | 94 | ||||||
| 17 | Максимальный коэффициентпиковой импульсной нагрузки (крест-фактор) | 3:1 | |||||
| 18 | Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | < 108% | длительно,без перехода в режим «БАЙПАС» | ||||
108±5% — 150±5% | через30 с | ||||||
150±5% —200±5% | через0,3 с | ||||||
> 200±5% | через0,02 с | ||||||
| 19 | Перегрузочные способности в режиме «РЕЗЕРВ» (отключение не критичнойнагрузки SEGMENT 1) | < 103% | длительно,без отключения не критичной нагрузки | ||||
103±5% — 150±5% | через30 с | ||||||
150±5% — 200±5% | через0,3 с | ||||||
> 200±5% | через0,02 с | ||||||
| 20 | Время переключения из режима «ОСНОВНОЙ» | в режим «БАЙПАС», мс, не более | 10 | ||||
в режим «ECO»,мс, не более | 10 | ||||||
в режим «РЕЗЕРВ», мс | 0 | ||||||
| 21 | Время переключения из режима «ECO» в режим «РЕЗЕРВ», мс | 10 | |||||
| 22 | Мощность, потребляемая от сети при 100% нагрузке, не более, ВА | 3300 | |||||
| 23 | Мощность, потребляемая изделием от сети без нагрузки и при полностьюзаряженной АКБ, ВА, не более
| 100 | |||||
| 24 | Тип АКБ: герметичные свинцово-кислотныенеобслуживаемые, номинальным напряжением 12 В | ||||||
| 25 | Рекомендуемая ёмкость АКБ, Ач | 40-120** | |||||
| 26 | Количество АКБ, шт. | 6 | |||||
| 27 | Ток заряда АКБ, А, не более | 6 | |||||
| 28 | Величина напряжения на клеммах АКБ, при котором включаетсясигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В | 68 | |||||
| 29 | Величина напряжения на клеммах АКБ, при котором происходитавтоматическое отключение нагрузки для предотвращения глубокого разряда АКБ врежиме «РЕЗЕРВ», В | 60 | |||||
| 30 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 440х560х89 | ||||
в упаковке | 685х555х205 | ||||||
| 31 | Масса, НЕТТО (БРУТТО), кг, не более | 17,5(26) | |||||
| 32 | Диапазон рабочих температур, °С | 0…+40 | |||||
| 33 | Относительная влажность воздуха (без конденсации), %, не более | 90 | |||||
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли ипаров агрессивных веществ (кислот, щелочей и т. п.) | |||||||
| 34 | Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | |||||
